申请日2021.05.07
公开日期2021.12.03
IPC分类C02F1/44;B01D61/10;B01D65/02;B01D61/08;B01D63/06
摘要
本实用新型涉及过滤装置技术领域，且公开了一种臭氧杀菌反渗透过滤器，包括外罐体与内罐体，所述内罐体位于外罐体的内部，所述外罐体的顶部固定连接有水源进入管，所述内罐体的内部放置有过滤滤芯，所述内罐体的底部贯穿至外罐体的底部，所述内罐体的底部固定连接有出水管。该实用新型，污水由于压力作用，由外罐体挤压至内罐体后，由过滤滤芯进行阻拦，进而对污水进行过滤，具有较好的清洁过滤，流量流速传感器进行流速检测，当排水流速较低时，可由反冲洗阀对过滤滤芯以及外罐体进行快速反冲洗，再通过臭氧水中与滤芯充分接触，超强杀菌性能杀灭残留细菌，使装置达到较好的清洁杀菌效果，过滤级别高，细菌污染风险小。
权利要求

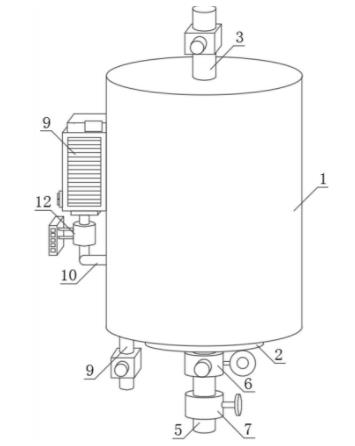

1.一种臭氧杀菌反渗透过滤器，包括外罐体（1）与内罐体（2），其特征在于：所述内罐体（2）位于外罐体（1）的内部，所述外罐体（1）的顶部固定连接有水源进入管（3），所述内罐体（2）的内部放置有过滤滤芯（4），所述内罐体（2）的底部贯穿至外罐体（1）的底部，所述内罐体（2）的底部固定连接有出水管（5），所述出水管（5）的外部固定连接有反冲洗阀（6）与流量流速传感器（7），所述流量流速传感器（7）位于反冲洗阀（6）的正下方，所述外罐体（1）的底部固定连接有排污管（8），所述外罐体（1）的外部固定连接有臭氧发生器（9），所述臭氧发生器（9）的输出端固定连接有臭氧输出管（10），所述臭氧输出管（10）的另一端与外罐体（1）固定连接且相连通。
2.根据权利要求1所述的一种臭氧杀菌反渗透过滤器，其特征在于：所述内罐体（2）与外罐体（1）相连通，所述水源进入管（3）与排污管（8）的外部均固定连接有控制阀。
3.根据权利要求1所述的一种臭氧杀菌反渗透过滤器，其特征在于：所述外罐体（1）的内部固定连接有气泡管（11），所述气泡管（11）与臭氧输出管（10）固定连接且相连通，所述气泡管（11）的顶部开设有均匀分布的出气孔（15），所述气泡管（11）的俯视截面呈圆形状。
4.根据权利要求1所述的一种臭氧杀菌反渗透过滤器，其特征在于：所述内罐体（2）包括过滤罐体（201）与开关底座（202），所述过滤罐体（201）插接至开关底座（202）的顶部，所述过滤滤芯（4）放置于过滤罐体（201）的内部，所述开关底座（202）螺纹连接于外罐体（1）的底部，所述出水管（5）固定连接于开关底座（202）的底部。
5.根据权利要求4所述的一种臭氧杀菌反渗透过滤器，其特征在于：所述臭氧输出管（10）的外部固定连接有单向阀（12），所述过滤罐体（201）的底部套设有密封圈（13），所述密封圈（13）插接至开关底座（202）的内部。
6.根据权利要求4所述的一种臭氧杀菌反渗透过滤器，其特征在于：所述外罐体（1）的底部装设有螺纹密封环（14），所述开关底座（202）螺纹连接于螺纹密封环（14）的内端面。
说明书
一种臭氧杀菌反渗透过滤器
技术领域
本实用新型涉及过滤装置技术领域，具体为一种臭氧杀菌反渗透过滤器。
背景技术
过滤器（filter）是输送介质管道上不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀 ，方工过滤器其它设备的进口端设备。过滤器由筒体、不锈钢滤网、排污部分、传动装置及电气控制部分组成。待处理的水经过过滤器滤网的滤筒后，其杂质被阻挡，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。
随着人们对于饮用水水质要求的提高，净水系统正逐渐进入家家户户的饮水体系中，现有的技术中，人们生活中使用的反渗透过滤器使用时，表面无杀菌消毒能力，从而带了极大的污染风险，易导致滤芯外表面极易滋生细菌，导致后续水质污染、产生臭味，为此我们提出一种臭氧杀菌反渗透过滤器来解决上述问题。
实用新型内容
（一）解决的技术问题
针对现有技术的不足，本实用新型提供了一种臭氧杀菌反渗透过滤器，具备较好的清洁杀菌效果，过滤级别高，细菌污染风险小等优点，解决了反渗透过滤器的表面清洁杀菌效果不够好，易导致滤芯外表面极易滋生细菌，导致后续水质污染、产生臭味的问题。
（二）技术方案
为实现上述较好的清洁杀菌效果，过滤级别高，细菌污染风险小的目的，本实用新型提供如下技术方案：一种臭氧杀菌反渗透过滤器，包括外罐体与内罐体，所述内罐体位于外罐体的内部，所述外罐体的顶部固定连接有水源进入管，所述内罐体的内部放置有过滤滤芯，所述内罐体的底部贯穿至外罐体的底部，所述内罐体的底部固定连接有出水管，所述出水管的外部固定连接有反冲洗阀与流量流速传感器，所述流量流速传感器位于反冲洗阀的正下方，所述外罐体的底部固定连接有排污管，所述外罐体的外部固定连接有臭氧发生器，所述臭氧发生器的输出端固定连接有臭氧输出管，所述臭氧输出管的另一端与外罐体固定连接且相连通。
优选的，所述内罐体与外罐体相连通，所述水源进入管与排污管的外部均固定连接有控制阀。
优选的，所述外罐体的内部固定连接有气泡管，所述气泡管与臭氧输出管固定连接且相连通，所述气泡管的顶部开设有均匀分布的出气孔，所述气泡管的俯视截面呈圆形状。
优选的，所述内罐体包括过滤罐体与开关底座，所述过滤罐体插接至开关底座的顶部，所述过滤滤芯放置于过滤罐体的内部，所述开关底座螺纹连接于外罐体的底部，所述出水管固定连接于开关底座的底部。
优选的，所述臭氧输出管的外部固定连接有单向阀，所述过滤罐体的底部套设有密封圈，所述密封圈插接至开关底座的内部。
优选的，所述外罐体的底部装设有螺纹密封环，所述开关底座螺纹连接于螺纹密封环的内端面。
（三）有益效果
与现有技术相比，本实用新型提供了一种臭氧杀菌反渗透过滤器，具备以下有益效果：
1、该臭氧杀菌反渗透过滤器，通过把内罐体安装于外罐体的内部，且内罐体的内部放置有过滤滤芯，污水由水源进入管进入外罐体后，由于压力作用，把污水挤压至内罐体后，由出水管排出，污水在通过内罐体内时，过滤滤芯可对污水具有较好的清洁过滤，使装置达到较好的过滤级效果。
2、该臭氧杀菌反渗透过滤器，通过在出水管外部固定连接流量流速传感器，可由流量流速传感器进行流速检测，当排水流速较低时，可由反冲洗阀对过滤滤芯以及外罐体的内部和内罐体的外部进行快速反冲洗，冲洗后的污水污垢可由排污管排出，残留于装置表面的细菌可由臭氧发生器产生的臭氧，由臭氧输出管导入外罐体的内部，水中与滤芯充分接触，通过臭氧超强杀菌性能杀灭残留细菌，完成杀灭过程后反冲洗阀关闭，水源进入管打开，恢复正常过滤，使装置达到较好的清洁杀菌效果，过滤级别高，细菌污染风险小。
（发明人：王智博）
