申请日2021.05.11
公开日期2021.12.10
IPC分类C02F9/04
摘要
本实用新型公开了一种农村污水处理用沉淀池，包括壳体，所述壳体的上端贯穿设有进料口，所述壳体的内侧壁固定连接有隔板，所述壳体内滑动连接有与隔板相抵的压滤板，所述壳体上设有导料机构，所述壳体的上端设有延伸至其内部的搅拌机构，所述搅拌机构的侧壁套设有与其同轴转动的第一锥齿轮，所述壳体上设有与压滤板固定连接的连接机构，所述压滤板上设有延伸至其外侧的抽水机构，所述壳体的侧壁贯穿设有出料机构。本实用新型结构设计合理，不仅能够使固体悬浮物充分絮凝，并对其进行压滤，使其与污水充分分离，并且能够将污水与悬浮物充分分离排出，并能够避免悬浮物粘附在壳体及压滤板上。
权利要求

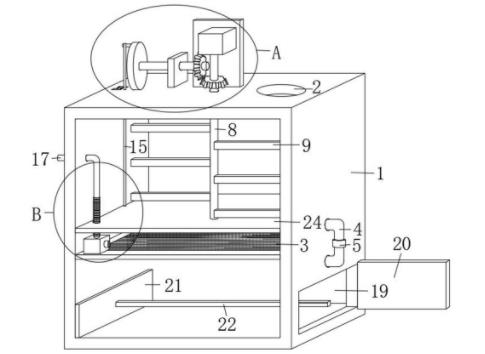

1.一种农村污水处理用沉淀池，包括壳体（1），其特征在于，所述壳体（1）的上端贯穿设有进料口（2），所述壳体（1）的内侧壁固定连接有隔板（24），所述壳体（1）内滑动连接有压滤板（3），所述壳体（1）上设有导料机构，所述壳体（1）的上端设有延伸至其内部的搅拌机构，所述搅拌机构的侧壁套设有与其同轴转动的第一锥齿轮（10），所述壳体（1）上设有与压滤板（3）固定连接的连接机构，所述压滤板（3）上设有延伸至其外侧的抽水机构，所述壳体（1）的侧壁贯穿设有出料机构。
2.根据权利要求1所述的一种农村污水处理用沉淀池，其特征在于，所述导料机构包括贯穿设置在壳体（1）侧壁上的U型管（4），所述U型管（4）上安装有单向阀（5），所述U型管（4）的进料端与隔板（24）的上端相齐平，所述U型管（4）的出料端位于压滤板（3）的下方。
3.根据权利要求1所述的一种农村污水处理用沉淀池，其特征在于，所述搅拌机构包括固定连接在壳体（1）上端的安装板（6），所述安装板（6）的前侧壁安装有电机（7），所述电机（7）的输出轴末端固定连接有贯穿壳体（1）的上端侧壁并延伸至其内部的搅拌杆（8），所述搅拌杆（8）的侧壁固定连接有多个搅拌叶（9），所述第一锥齿轮（10）套设在搅拌杆（8）的侧壁。
4.根据权利要求1所述的一种农村污水处理用沉淀池，其特征在于，所述连接机构包括固定连接在壳体（1）上端的固定块（11），所述固定块（11）上贯穿转动连接有连接杆（12），所述连接杆（12）的侧壁固定连接有与第一锥齿轮（10）相啮合的第二锥齿轮（13），所述连接杆（12）的侧壁固定连接有圆盘（14），所述圆盘（14）的侧壁边缘处通过凸块固定连接有拉绳（15），所述拉绳（15）的自由端贯穿壳体（1）的上端侧壁及隔板（24）并与压滤板（3）的上端固定连接，所述壳体（1）的上端滑动连接有延伸至拉绳（15）内的定位插杆（23）。
5.根据权利要求1所述的一种农村污水处理用沉淀池，其特征在于，所述抽水机构包括安装在压滤板（3）的上端的水泵（16），所述水泵（16）的出水端安装有依次贯穿隔板（24）、壳体（1）的侧壁并延伸至壳体（1）外侧的排水管（17），所述排水管（17）上设有软管段（18）。
6.根据权利要求1所述的一种农村污水处理用沉淀池，其特征在于，所述出料机构包括贯穿开设在壳体（1）侧壁上的排污槽（19），所述排污槽（19）上安装有密封门（20），所述壳体（1）内滑动连接有与其内侧壁相抵的刮料板（21），所述刮料板（21）的侧壁固定连接有拉杆（22）。
说明书
一种农村污水处理用沉淀池
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种农村污水处理用沉淀池。
背景技术
随着城镇建设的不断发展，保护人居环境、促进农村经济社会可持续发展理念的不断推广，农村污水处理逐渐引起重视，在农村污水处理时，为了使固体悬浮物达到指标要求，需要设置沉淀池去除固体悬浮物。
目前在对农村污水进行沉淀时，通常通过静置对其进行沉淀，使悬浮物与液体污水分离，但这种方式不需要耗费较多时间，还难以将悬浮物与污水充分分离，沉淀质量及效率低下，且悬浮物容易粘附在壳体内壁上，难以将其充分排出，为此我们设计了一种农村污水处理用沉淀池来解决以上问题。
实用新型内容
本实用新型的目的是为了解决现有技术中通常通过静置对污水进行沉淀，不仅需要耗费较多时间，还难以将悬浮物与污水充分分离，沉淀质量及效率低下，且悬浮物容易粘附在壳体内壁上，难以将其充分排出问题，而提出的一种农村污水处理用沉淀池，其不仅能够使固体悬浮物充分絮凝，并对其进行压滤，使其与污水充分分离，并且能够将污水与悬浮物充分分离排出，并能够避免悬浮物粘附在壳体及压滤板上。
为了实现上述目的，本实用新型采用了如下技术方案：
一种农村污水处理用沉淀池，包括壳体，所述壳体的上端贯穿设有进料口，所述壳体的内侧壁固定连接有隔板，所述壳体内滑动连接有压滤板，所述壳体上设有导料机构，所述壳体的上端设有延伸至其内部的搅拌机构，所述搅拌机构的侧壁套设有与其同轴转动的第一锥齿轮，所述壳体上设有与压滤板固定连接的连接机构，所述压滤板上设有延伸至其外侧的抽水机构，所述壳体的侧壁贯穿设有出料机构。
优选地，所述导料机构包括贯穿设置在壳体侧壁上的U型管，所述U型管上安装有单向阀，所述U型管的进料端与隔板的上端相齐平，所述U型管的出料端位于压滤板的下方。
优选地，所述搅拌机构包括固定连接在壳体上端的安装板，所述安装板的前侧壁安装有电机，所述电机的输出轴末端固定连接有贯穿壳体的上端侧壁并延伸至其内部的搅拌杆，所述搅拌杆的侧壁固定连接有多个搅拌叶，所述第一锥齿轮套设在搅拌杆的侧壁。
优选地，所述连接机构包括固定连接在壳体上端的固定块，所述固定块上贯穿转动连接有连接杆，所述连接杆的侧壁固定连接有与第一锥齿轮相啮合的第二锥齿轮，所述连接杆的侧壁固定连接有圆盘，所述圆盘的侧壁边缘处通过凸块固定连接有拉绳，所述拉绳的自由端贯穿壳体的上端侧壁及隔板并与压滤板的上端固定连接，所述壳体的上端滑动连接有延伸至拉绳内的定位插杆。
优选地，所述抽水机构包括安装在压滤板的上端的水泵，所述水泵的出水端安装有依次贯穿隔板、壳体的侧壁并延伸至壳体外侧的排水管，所述排水管上设有软管段。
优选地，所述出料机构包括贯穿开设在壳体侧壁上的排污槽，所述排污槽上安装有密封门，所述壳体内滑动连接有与其内侧壁相抵的刮料板，所述刮料板的侧壁固定连接有拉杆。
本实用新型与现有技术相比，其有益效果为：
1、通过隔板、压滤板、导料机构、搅拌机构、连接机构的设置，能够使絮凝剂与污水充分接触，使固体悬浮物充分絮凝，并对其进行压滤，使其与污水充分分离。
2、通过水泵、排水管、软管段、排污槽、密封门、刮料板、拉杆的设置，能够将污水与悬浮物充分分离排出，并能够避免悬浮物粘附在壳体及压滤板上。
综上所述，本实用新型结构设计合理，不仅能够使固体悬浮物充分絮凝，并对其进行压滤，使其与污水充分分离，并且能够将污水与悬浮物充分分离排出，并能够避免悬浮物粘附在壳体及压滤板上。
（发明人：黄闻起; 付诗媛; 臧家瑜; 王晓宁）
