申请日2020.11.19
公开（公告）日2021.08.13
IPC分类号C02F9/14
摘要
一种物化生物膜耦合的可切换式高效污水净化处理装置，由调节池、立体组合格栅、高效初沉池系统、生物脱氮系统和新型滤布滤池依次连接，所述高效初沉池系统包括高效初沉池、耦合过滤池和高效初沉池加药装置，耦合过滤池耦合在高效初沉池外壁，高效初沉池加药装置与高效初沉池连通，所述生物脱氮系统包括悬浮填料硝化池、悬浮填料反硝化池和悬浮填料反硝化池加药装置，悬浮填料硝化池与悬浮填料反硝化池连通，悬浮填料反硝化池加药装置与悬浮填料反硝化池连通。该装置是一系列物化处理单元及唯一的生物处理单元‑生物膜脱氮单元的耦合，不仅启动快、调试周期短，同时提升了系统的抗冲击负荷能力及运行稳定性，且节省了占地。
权利要求书
1.一种物化生物膜耦合的可切换式高效污水净化处理装置，其特征在于：由调节池、立体组合格栅、高效初沉池系统、生物脱氮系统和新型滤布滤池依次连接，所述高效初沉池系统包括高效初沉池、耦合过滤池和高效初沉池加药装置，耦合过滤池耦合在高效初沉池外壁，高效初沉池加药装置与高效初沉池连通，所述生物脱氮系统包括悬浮填料硝化池、悬浮填料反硝化池和悬浮填料反硝化池加药装置，悬浮填料硝化池与悬浮填料反硝化池连通，悬浮填料反硝化池加药装置与悬浮填料反硝化池连通。
2.根据权利要求1所述的一种物化生物膜耦合的可切换式高效污水净化处理装置，其特征在于：所述悬浮填料硝化池出水直接连接新型滤布滤池。
3.根据权利要求1所述的一种物化生物膜耦合的可切换式高效污水净化处理装置，其特征在于：所述耦合过滤池出水直接连接新型滤布滤池。
4.根据权利要求1所述的一种物化生物膜耦合的可切换式高效污水净化处理装置，其特征在于：所述耦合过滤池采用半周或全周方式耦合在高效初沉池外壁。
5.根据权利要求1所述的一种物化生物膜耦合的可切换式高效污水净化处理装置，其特征在于：所述悬浮填料硝化池内设有曝气装置。
6.根据权利要求1所述的一种物化生物膜耦合的可切换式高效污水净化处理装置，其特征在于：所述新型滤布滤池采用可拆卸式平板滤布过滤模式，水力停留时间应在0.5h以内。
说明书
一种物化生物膜耦合的可切换式高效污水净化处理装置
技术领域
本实用新型特别涉及一种物化生物膜耦合的可切换式高效污水净化处理装置，属于污水处理技术领域。
背景技术
目前，随着城镇化率的大步提升及城市人口的集聚密集，城市的环境问题日渐凸显，受城市发展理念、资金投入不足和投融资机制等方面的影响，很多城市存在严重的污水收集和处理设施短板，城市水环境“久治不愈”、“持续恶化”等“新型城市病”，成为影响公众获得感、幸福感的主要环境问题。
为此，为改善水环境质量，我国近年来陆续发布《城市黑臭水体整治工作指南》、《城镇污水处理提质增效三年行动方案(2019-2021年)》等政策文件，明确指出生活污水直排、管网收集空白区、合流制溢流污染、雨水径流污染、雨水管道冲刷污染仍大量存在，是目前水体黑臭的重要症结，但目前大部分一体化设备存在启动慢、调试期长、运行稳定性不足、生化处理对活性污泥依赖性强、抗冲击负荷能力差、处理能力及效率无法兼顾等问题，急需一种高效污水净化处理系统，可以作为临时性或永久性处理措施解决上述城市水质污染治理问题。
同时看到我国“乡村振兴战略”等惠农政策的实施，村镇水环境改善任务也同步提上日程，村镇的分散污水处理、水体治理将成为村镇环境改善的重要任务，但我国村镇受技术、人才、资金、体制机制等因素的制约，适用于城市大规模污水处理的工艺系统在我国农村小规模污水处理领域严重不匹配，村镇水体治理的过程中存在的生活污水直排、纳污坑塘治理、水体净化处理、污水坑塘治理、沿河截污处理等大量难题，也急需一种简约化、标准化、成套化、无人值守的高效污水净化处理系统。
实用新型内容
本实用新型目的在于克服上述现有技术中存在的不足，而提供一种物化生物膜耦合的可切换式高效污水净化处理装置，该装置是一系列物化处理单元及唯一的生物处理单元-生物膜脱氮单元的耦合，规避了活性污泥培养及维持难题，不仅启动快、调试周期短，同时提升了系统的抗冲击负荷能力及运行稳定性，且节省了占地。

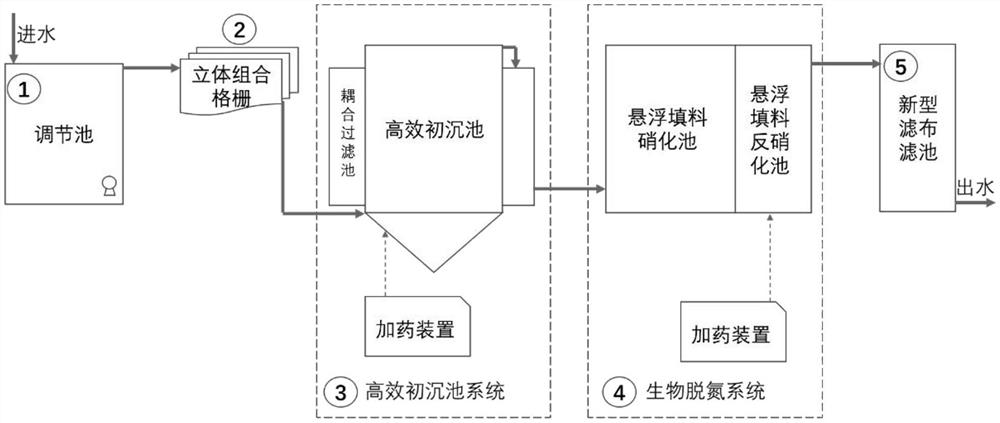

如上构思，本实用新型的技术方案是：一种物化生物膜耦合的可切换式高效污水净化处理装置，由调节池、立体组合格栅、高效初沉池系统、生物脱氮系统和新型滤布滤池依次连接，所述高效初沉池系统包括高效初沉池、耦合过滤池和高效初沉池加药装置，耦合过滤池耦合在高效初沉池外壁，高效初沉池加药装置与高效初沉池连通，所述生物脱氮系统包括悬浮填料硝化池、悬浮填料反硝化池和悬浮填料反硝化池加药装置，悬浮填料硝化池与悬浮填料反硝化池连通，悬浮填料反硝化池加药装置与悬浮填料反硝化池连通。
进一步，所述悬浮填料硝化池出水直接连接新型滤布滤池。
进一步，所述耦合过滤池出水直接连接新型滤布滤池。
进一步，所述耦合过滤池采用半周或全周方式耦合在高效初沉池外壁。
进一步，所述悬浮填料硝化池内设有曝气装置。
进一步，所述新型滤布滤池采用可拆卸式平板滤布过滤模式，水力停留时间应在0.5h以内。
本实用新型具有如下优点和积极效果：
1、本实用新型集成立体组合格栅高效拦截、具有耦合过滤功能的高效初沉池系统、生物膜脱氮系统、新型滤布滤池过滤等功能于一体，实现物化处理与生物膜处理功能单元耦合，主要污染物指标可实现出水稳定达到GB18918-2002的一级A标准及更高要求，同时规避了传统一体化设备的活性污泥培养及维持难题，具有启动快、调试期短、运行稳定、抗冲击负荷能力强等优点。
2、本实用新型可根据进水水质情况进行工艺单元灵活切换和快速组合，同时满足污水处理、生活污水直排口及空白区的临时截污处理、水体旁路净化、合流制溢流污染、施工降水及基坑排水等多种处理情境，适用范围广。立体组合格栅、具有耦合过滤功能的高效初沉池系统、新型滤布滤池过滤为物化处理单元，立体组合格栅将不同孔径栅板耦合于一体，实现一次提升后的粗、细或超细格栅综合过滤效果，节省了占地；具有耦合过滤功能的高效初沉池系统在池内通过高泥位运行及投加化学除磷药剂等措施，实现吸附絮凝沉淀功能，通过与高效初沉池耦合的周边式过滤系统，实现初沉池出水的连续过滤，同时节省占地；新型滤布滤池是小规模一体化滤布设备，作为独立单元，具备微米级过滤及自清洗功能。生物膜脱氮系统为本系统的唯一生物处理单元，通过悬浮填料离线挂膜培养，并一次性投加至生物膜处理单元，可大大减少启动及调试周期，此单元无活性污泥，仅通过填料上的生物膜实现硝化及反硝化功能，解决系统脱氮要求。
3、本实用新型的立体组合格栅、具有耦合过滤功能的高效初沉池系统、生物膜脱氮系统和新型滤布滤池创新工艺单元组合，实现工艺的稳定运行且兼顾省地的目标，适用于小规模城市生活污水处理、城市水体水环境治理以及村镇污水处理等领域。
（发明人：李鹏峰;隋克俭;孙永利;郑兴灿;颜秀勤;李家驹;杨敏）
