申请日2020.11.30
公开（公告）日2021.08.13
IPC分类号C02F9/04
摘要
本实用新型涉及废水净化技术领域，且公开了一种工业废水净化用污水沉降池，该工业废水净化用污水沉降池，包括第一沉降池，所述第一沉降池的一侧固定安装有支撑板，所述支撑板的一侧固定安装有排渣管，所述排渣管的一侧固定安装有位于第一沉降池一侧的进水管，所述进水管的一侧固定安装有位于第一沉降池一侧的第二沉降池。该工业废水净化用污水沉降池，通过搅拌辊的充分搅拌，当沉淀物掉落到滤板后，通过刮板把杂质推向排渣管，通过第一水泵把废水经过第一导管抽入到第二沉降池内部，经过三层过滤网的过滤后，达到更好的过滤效果，解决了现有的工业废水净化用污水沉降池沉淀效率慢、过滤效果差的问题。
权利要求书

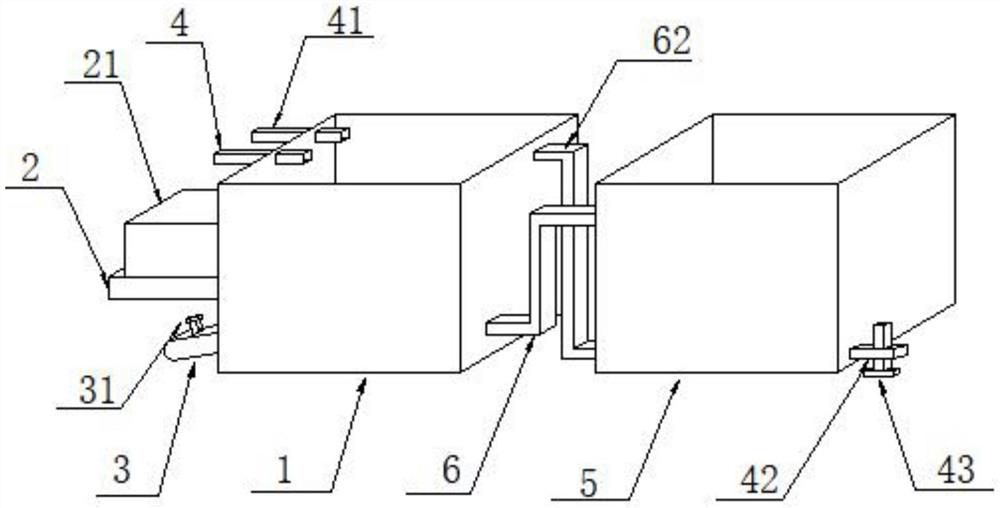

1.一种工业废水净化用污水沉降池，包括第一沉降池(1)，其特征在于：所述第一沉降池(1)的一侧固定安装有支撑板(2)，所述支撑板(2)的一侧固定安装有排渣管(3)，所述排渣管(3)的一侧固定安装有位于第一沉降池(1)一侧的进水管(4)，所述进水管(4)的一侧固定安装有位于第一沉降池(1)一侧的第二沉降池(5)，所述第二沉降池(5)的一侧固定安装有位于第一沉降池(1)一侧的第一导管(6)，所述第一导管(6)的一侧固定安装有位于第二沉降池(5)一侧的显示屏(7)。
2.根据权利要求1所述的一种工业废水净化用污水沉降池，其特征在于：所述支撑板(2)的一侧固定安装有电机盒(21)，所述电机盒(21)的内部固定安装有伺服电机(22)，所述伺服电机(22)的一侧固定安装有齿轮(23)，所述齿轮(23)的一侧固定安装有轴承(24)，所述轴承(24)的一侧固定安装有搅拌辊(25)，所述搅拌辊(25)的一侧开设有位于电机盒(21)一侧的散热口(26)。
3.根据权利要求1所述的一种工业废水净化用污水沉降池，其特征在于：所述排渣管(3)的一侧固定安装有排渣管旋钮(31)，所述排渣管旋钮(31)的一侧固定安装有位于第一沉降池(1)内部的滤板(32)，所述滤板(32)的一侧固定安装有电动伸缩杆(33)，所述电动伸缩杆(33)的一侧固定安装有刮板(34)。
4.根据权利要求1所述的一种工业废水净化用污水沉降池，其特征在于：所述进水管(4)的一侧固定安装有加药管(41)，所述加药管(41)的一侧固定安装有位于第二沉降池(5)一侧的排水管(42)，所述排水管(42)的一侧固定安装有排水管旋钮(43)，所述排水管旋钮(43)的一侧固定安装有水质监测器(44)。
5.根据权利要求1所述的一种工业废水净化用污水沉降池，其特征在于：所述第二沉降池(5)的内部卡接有第一过滤网(51)，所述第一过滤网(51)的一侧卡接有第二过滤网(52)，所述第二过滤网(52)的一侧卡接有第三过滤网(53)，所述第三过滤网(53)的一侧固定安装有位于第二沉降池(5)内壁的卡扣(54)。
6.根据权利要求1所述的一种工业废水净化用污水沉降池，其特征在于：所述第一导管(6)的一侧固定安装有位于第一沉降池(1)内部的第一水泵(61)，所述第一水泵(61)的一侧固定安装有位于第一沉降池(1)一侧的第二导管(62)，所述第二导管(62)的一侧固定安装有位于第二沉降池(5)内部的第二水泵(63)。
7.根据权利要求1所述的一种工业废水净化用污水沉降池，其特征在于：所述显示屏(7)的一侧固定安装有位于第二沉降池(5)一侧的开关(71)，所述开关(71)的一侧固定安装有启动开关(72)，所述启动开关(72)的一侧固定安装有暂停开关(73)，所述显示屏(7)的一侧固定安装有位于第二沉降池(5)一侧的第二导管(62)。
说明书
一种工业废水净化用污水沉降池
技术领域
本实用新型涉及废水净化技术领域，具体为一种工业废水净化用污水沉降池。
背景技术
沉淀池是应用沉淀作用去除水中悬浮物的一种构筑物，净化水质的设备利用水的自然沉淀或混凝沉淀的作用来除去水中的悬浮物，沉淀池按水流方向分为水平沉淀池和垂直沉淀池，现有的沉降池无法循环过滤处理污水，在处理污水时达不到净化污水的作用，并且过滤效果差，不能达到合格的标椎，导致污水排放后对环境造成污染的问题，因此亟需一种工业废水净化用污水沉降池。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种工业废水净化用污水沉降池，具备沉淀效率快、过滤效果好、循环处理等优点，解决了沉淀效率慢、过滤效果差、不能循环处理的问题。
(二)技术方案
为实现上述沉淀效率快、过滤效果好、循环处理目的，本实用新型提供如下技术方案：一种工业废水净化用污水沉降池，包括第一沉降池，所述第一沉降池的一侧固定安装有支撑板，所述支撑板的一侧固定安装有排渣管，所述排渣管的一侧固定安装有位于第一沉降池一侧的进水管，所述进水管的一侧固定安装有位于第一沉降池一侧的第二沉降池，所述第二沉降池的一侧固定安装有位于第一沉降池一侧的第一导管，所述第一导管的一侧固定安装有位于第二沉降池一侧的显示屏。
优选的，所述支撑板的一侧固定安装有电机盒，所述电机盒的内部固定安装有伺服电机，所述伺服电机的一侧固定安装有齿轮，所述齿轮的一侧固定安装有轴承，所述轴承的一侧固定安装有搅拌辊，所述搅拌辊的一侧开设有位于电机盒一侧的散热口。
通过支撑板对电机盒进行支撑，避免电机盒与第一沉降池之间分离，导致无法对废水进行搅拌沉降的问题，通过电机盒对内部的伺服电机进行保护，避免伺服电机长时间暴露在外面，导致伺服电机损坏的问题，通过伺服电机带动一侧的齿轮对轴承进行旋转，同时轴承带动搅拌辊进行旋转，对废水进行搅拌沉降，通过散热口把电机盒内部的热量散发出来，避免电机盒内部热量聚积，导致伺服电机损坏的问题。
优选的，所述排渣管的一侧固定安装有排渣管旋钮，所述排渣管旋钮的一侧固定安装有位于第一沉降池内部的滤板，所述滤板的一侧固定安装有电动伸缩杆，所述电动伸缩杆的一侧固定安装有刮板。
当废水中的杂质落在滤板上后，通过电动伸缩杆推动刮板在滤板上进行移动，把滤板上的杂质推向排渣管的一侧，旋转排渣管旋钮通过排渣管对杂质进行回收再利用，该排渣管旋钮与TFT800显示屏进行信号连接。
优选的，所述进水管的一侧固定安装有加药管，所述加药管的一侧固定安装有位于第二沉降池一侧的排水管，所述排水管的一侧固定安装有排水管旋钮，所述排水管旋钮的一侧固定安装有水质监测器。
通过进水管向第一沉降池内部注入工业废水，通过加药管向第一沉降池内部添加絮凝剂，避免废水中的杂质需要长时间才能沉淀下来的问题，通过SE501-1水质检测器对第二沉降池内的废水进行检测，达到排放标准后，旋转排水管旋钮通过排水管排放出去。
优选的，所述第二沉降池的内部卡接有第一过滤网，所述第一过滤网的一侧卡接有第二过滤网，所述第二过滤网的一侧卡接有第三过滤网，所述第三过滤网的一侧固定安装有位于第二沉降池内壁的卡扣。
通过第二沉降池内的第一过滤网、第二过滤网和第三过滤网对废水进行层层过滤，使废水达到合格的排放标准，卡扣的设置便于工作人员对三层过滤网进行更换安装，避免工作人员更换时费时费力的问题。
优选的，所述第一导管的一侧固定安装有位于第一沉降池内部的第一水泵，所述第一水泵的一侧固定安装有位于第一沉降池一侧的第二导管，所述第二导管的一侧固定安装有位于第二沉降池内部的第二水泵。
当废水中的杂质沉淀后，通过80Y-100第一水泵把废水经过第一导管抽入到第二沉降池内部，当SE501-1水质监测器检测到水质不达标时，通过80Y-100第二水泵把废水经过第二导管重新抽入到第一沉降池内进行再次沉淀过滤，实现循环沉淀过滤的目的。
优选的，所述显示屏的一侧固定安装有位于第二沉降池一侧的开关，所述开关的一侧固定安装有启动开关，所述启动开关的一侧固定安装有暂停开关，所述显示屏的一侧固定安装有位于第二沉降池一侧的第二导管。
通过TFT800显示屏便于工作人员对沉降池的部件进行控制，该TFT800显示屏与伺服电机、排渣管旋钮和排水管旋钮等部件进行信号连接，便于工作人员对部件进行操作，通过启动开关启动整个装置，当装置发生意外情况时，通过暂停开关对伺服电机等部件进行暂停。
与现有技术相比，本实用新型提供了一种工业废水净化用污水沉降池，具备以下有益效果：
1、该工业废水净化用污水沉降池，对废水进行沉淀时，通过加药管向第一沉降池内部投放絮凝剂，再通过搅拌辊的充分搅拌，使废水中的沉淀物显现出来，当沉淀物掉落到滤板后，通过刮板把杂质推向排渣管，通过第一水泵把废水经过第一导管抽入到第二沉降池内部，经过三层过滤网的过滤后，达到更好的过滤效果，解决了现有的工业废水净化用污水沉降池沉淀效率慢、过滤效果差的问题。
2、该工业废水净化用污水沉降池，当排水管内部的水质监测器检测到废水没有达到合格的标椎时，通过第二沉降池内部的第二水泵把废水经过第二导管重新抽入到第一沉降池内进行再次沉淀过滤，直到达到合格的标椎，解决了现有的工业废水净化用污水沉降池不能循环处理的问题。
（发明人：李明飞）
