申请日2020.09.04
公开（公告）日2021.07.30
IPC分类号C02F9/08
摘要
本实用新型公开了一种等离子生活污水处理和消毒装置，包括主体，所述主体的表面设置有操作箱，所述操作箱与主体的连接处设置有安装座，所述安装座与主体为固定状态，所述操作箱的后表面对称设置有滑块，所述安装座的表面对称开设有与滑块相适配的滑槽，所述滑块在滑槽的内部滑动，所述滑块与滑槽的侧面设置有限位块，所述限位块的顶端边缘处固定有把手，所述限位块的底端对应于安装座的内侧开设有凹槽；通过设计的把手、限位块、滑块、连接弹簧、滑槽，使操作箱与之间的连接通过卡合限位的方式进行固定，改善原先螺栓贯穿的方式，提高安装便捷度，从而提高工作人员的工作效率。
权利要求书

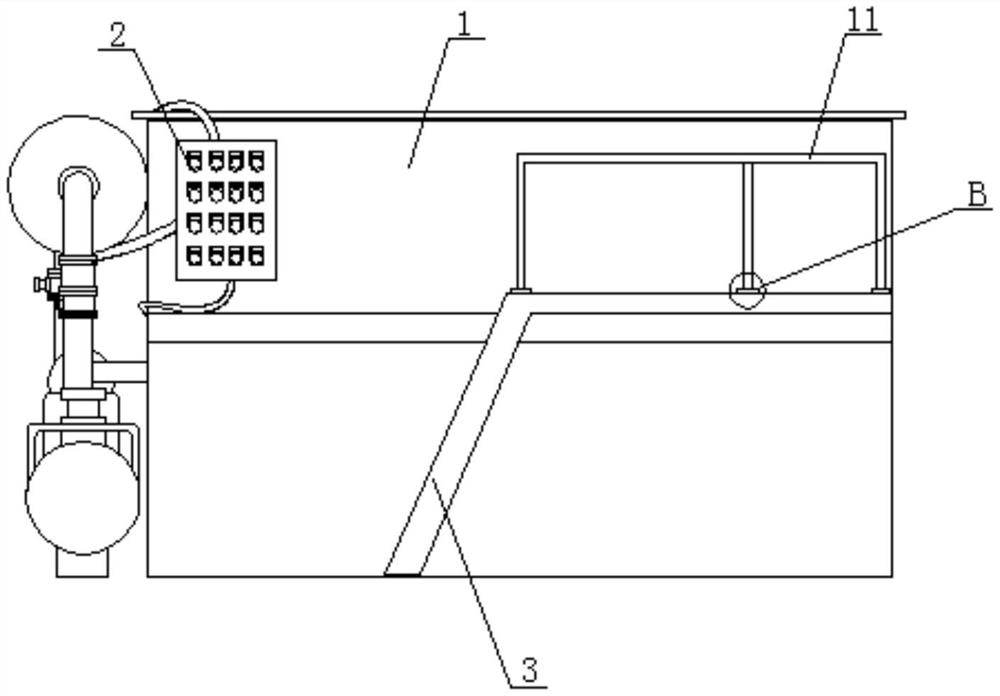

1.一种等离子生活污水处理和消毒装置，包括主体(1)，所述主体(1)的表面设置有操作箱(2)，其特征在于：所述操作箱(2)与主体(1)的连接处设置有安装座(12)，所述安装座(12)与主体(1)为固定状态，所述操作箱(2)的后表面对称设置有滑块(6)，所述安装座(12)的表面对称开设有与滑块(6)相适配的滑槽(7)，所述滑块(6)在滑槽(7)的内部滑动，所述滑块(6)与滑槽(7)的侧面设置有限位块(5)，所述限位块(5)的顶端边缘处固定有把手(4)，所述限位块(5)的底端对应于安装座(12)的内侧开设有凹槽，所述限位块(5)的底端卡入凹槽的内部，所述限位块(5)与凹槽之间对称连接有连接弹簧(8)。
2.根据权利要求1所述的一种等离子生活污水处理和消毒装置，其特征在于：所述主体(1)的前侧设置有梯子(3)，所述梯子(3)的表面设置有扶手(11)，所述扶手(11)与梯子(3)的连接处对应于扶手(11)的底端固定有多个固定块，所述固定块的底端固定有卡块(9)，所述梯子(3)的表面开设有多个与卡块(9)相适配的卡槽(10)，所述固定块与梯子(3)之间贯穿有螺栓。
3.根据权利要求2所述的一种等离子生活污水处理和消毒装置，其特征在于：所述卡块(9)的表面与卡槽(10)的内壁呈贴合状态，所述卡块(9)的横截面呈长方形结构。
4.根据权利要求1所述的一种等离子生活污水处理和消毒装置，其特征在于：所述滑块(6)的表面与滑槽(7)的内壁呈贴合状态，所述滑块(6)的横截面呈T型结构。
5.根据权利要求1所述的一种等离子生活污水处理和消毒装置，其特征在于：所述限位块(5)的横截面呈长方形结构，所述限位块(5)为金属材质构件。
6.根据权利要求1所述的一种等离子生活污水处理和消毒装置，其特征在于：所述操作箱(2)的表面设置有多个操作按钮，所述主体(1)的侧面设置有电机。
说明书
一种等离子生活污水处理和消毒装置
技术领域
本实用新型属于污水处理技术领域，具体涉及一种等离子生活污水处理和消毒装置。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
现有的等离子生活污水处理和消毒装置的操作箱与主体之间的安装是通过螺栓贯穿固定，该连接方式稳定性高且操作便捷，但在安装时需要通过将两者之间进行贴合，且同步使两者之间贯穿的定位孔对位，再进行螺栓贯穿操作，在操作过程中需要用手将操作箱托住，从而存在安装不便的问题，为此本实用新型提出一种等离子生活污水处理和消毒装置。
实用新型内容
本实用新型的目的在于提供一种等离子生活污水处理和消毒装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种等离子生活污水处理和消毒装置，包括主体，所述主体的表面设置有操作箱，所述操作箱与主体的连接处设置有安装座，所述安装座与主体为固定状态，所述操作箱的后表面对称设置有滑块，所述安装座的表面对称开设有与滑块相适配的滑槽，所述滑块在滑槽的内部滑动，所述滑块与滑槽的侧面设置有限位块，所述限位块的顶端边缘处固定有把手，所述限位块的底端对应于安装座的内侧开设有凹槽，所述限位块的底端卡入凹槽的内部，所述限位块与凹槽之间对称连接有连接弹簧。
优选的，所述主体的前侧设置有梯子，所述梯子的表面设置有扶手，所述扶手与梯子的连接处对应于扶手的底端固定有多个固定块，所述固定块的底端固定有卡块，所述梯子的表面开设有多个与卡块相适配的卡槽，所述固定块与梯子之间贯穿有螺栓。
优选的，所述卡块的表面与卡槽的内壁呈贴合状态，所述卡块的横截面呈长方形结构。
优选的，所述滑块的表面与滑槽的内壁呈贴合状态，所述滑块的横截面呈T型结构。
优选的，所述限位块的横截面呈长方形结构，所述限位块为金属材质构件。
优选的，所述操作箱的表面设置有多个操作按钮，所述主体的侧面设置有电机。
与现有技术相比，本实用新型的有益效果是：
(1)通过设计的把手、限位块、滑块、连接弹簧、滑槽，使操作箱与之间的连接通过卡合限位的方式进行固定，改善原先螺栓贯穿的方式，导致两者之间在安装时存在一定不便的现象，提高安装便捷度,从而提高工作人员的工作效率。
(2)通过设计的卡块、卡槽，使扶手与梯子之间在安装过程中，通过该结构初步卡合，便于对的安装，且通过该结构增加扶手与梯子之间的卡合面积，使两者之间的连接更加稳固，从而保证该污水处理和消毒装置的运行稳定性。
（发明人：谢博雄;范淑娟）
