申请日2020.11.27
公开（公告）日2021.07.30
IPC分类号C02F9/14
摘要
本实用新型公开了一种移动式生物膜污水处理设备，涉及污水处理设备技术领域，本实用新型包括承载装置、处理装置、储存装置、固定装置以及移动装置，承载装置包括承载底板、支撑板以及支撑块，处理装置包括处理筒，储存装置包括储水箱，固定装置包括固定板，固定板一表面与处理筒一表面连接，移动装置包括支撑腿。本实用新型一种移动式生物膜污水处理设备，使用时通过进水管通入污水，污水到达处理筒时，过滤网以及生物膜进行过滤，消毒灯能够很好地对污水进行杀菌消毒，处理过的水可以及时储存到储水箱内，防止二次污染，同时通过拧动连接螺栓对装置进行固定，防止在处理时发生滑动，本装置设有移动装置，方便快速转移到另一场所进行处理污水。
权利要求书

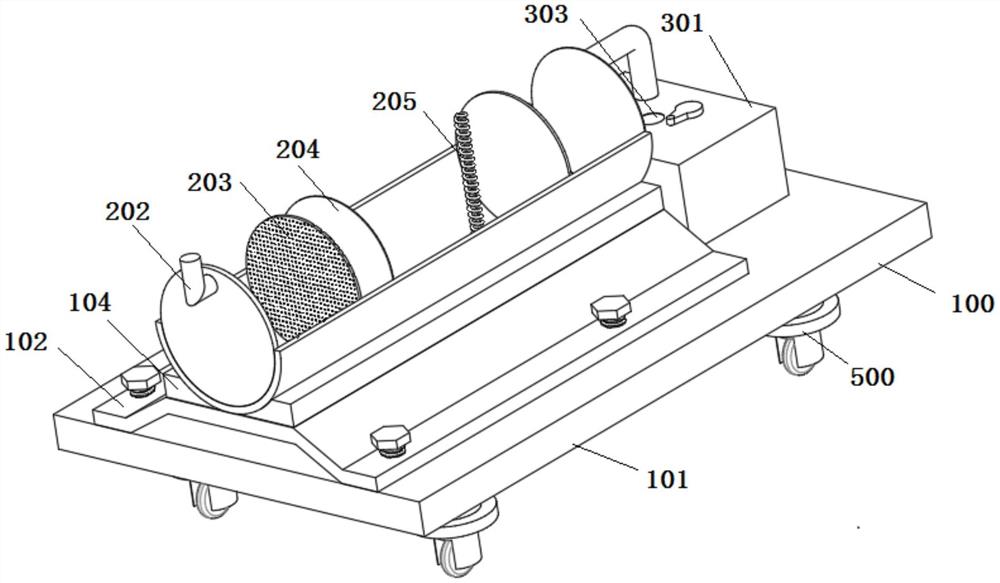

1.一种移动式生物膜污水处理设备，包括承载装置(100)、处理装置(200)、储存装置(300)、固定装置(400)以及移动装置(500)，其特征在于：所述承载装置(100)包括承载底板(101)、支撑板(102)以及支撑块(104)，所述处理装置(200)包括处理筒(201)，所述处理筒(201)为圆柱体空心结构，所述支撑块(104)一表面设有弧形安装槽，所述处理筒(201)一端安装于弧形安装槽内，所述储存装置(300)包括储水箱(301)，所述储水箱(301)下表面与承载底板(101)上表面连接，所述固定装置(400)包括固定板(401)，所述固定板(401)一表面与处理筒(201)一表面连接，所述固定板(401)下表面与支撑板(102)上表面连接，所述移动装置(500)包括支撑腿(501)，若干所述支撑腿(501)上表面均与承载底板(101)下表面连接。
2.根据权利要求1所述的一种移动式生物膜污水处理设备，其特征在于：所述承载装置(100)还包括固定螺栓(103)，所述承载底板(101)一表面设有若干螺孔，若干所述固定螺栓(103)分别穿过若干螺孔，且与螺孔旋转配合。
3.根据权利要求1所述的一种移动式生物膜污水处理设备，其特征在于：所述处理装置(200)还包括进水管(202)、过滤网(203)、生物膜(204)、消毒灯(205)以及出水管(206)，所述处理筒(201)一表面设有第一连接孔，所述进水管(202)一端穿过第一连接孔，且与第一连接孔焊接，所述过滤网(203)一表面与处理筒(201)一表面连接，所述生物膜(204)一表面与处理筒(201)一表面连接，所述处理筒(201)一表面设有安装孔，所述消毒灯(205)一端安装于安装孔内，所述处理筒(201)一表面设有第二连接孔，所述出水管(206)一端穿过第二连接孔，且与第二连接孔焊接。
4.根据权利要求1所述的一种移动式生物膜污水处理设备，其特征在于：所述储存装置(300)还包括端盖(302)以及进水孔(303)，所述进水孔(303)使之与储水箱(301)一表面，所述端盖(302)一表面与储水箱(301)一表面连接。
5.根据权利要求1所述的一种移动式生物膜污水处理设备，其特征在于：所述固定装置(400)还包括连接螺栓(402)，所述固定板(401)一表面设有若干旋转孔，若干所述连接螺栓(402)一端分别穿过若干旋转孔，且与旋转孔旋转配合。
6.根据权利要求1所述的一种移动式生物膜污水处理设备，其特征在于：所述移动装置(500)还包括旋转圆柱(502)、滚轮(503)以及旋转轴(504)，若干所述支撑腿(501)下表面均设有圆形安装槽，若干所述旋转圆柱(502)上端分别安装于若干圆形安装槽内，若干所述滚轮(503)一表面均设有若干通孔，若干所述旋转轴(504)分别穿过若干通孔，且与通孔旋转配合，若干所述旋转轴(504)一表面分别与若干旋转圆柱(502)一表面连接。
说明书
一种移动式生物膜污水处理设备
技术领域
本实用新型涉及污水处理技术领域，特别涉及一种移动式生物膜污水处理设备。
背景技术
随着现代化的快速发展，大型企业以及制造厂的崛起，随之而来的是对水资源的需求，带来的是水资源的污染以及日益短缺，处理污水变成当下着急的一个问题，生物膜滤池是将生物膜处理工艺与过滤工艺结合在一起的新型污水处理设备，可以有效地处理含有有机物和悬浮物浓度较高的污水。
然而现有的污水处理设备存在着许多缺陷，例如沉淀效果较差，污水处理结果不太理想，需要二次处理，为此，我们提出了一种移动式生物膜污水处理设备。
实用新型内容
本实用新型的主要目的在于提供一种移动式生物膜污水处理设备，可以有效解决背景技术中沉淀效果较差，污水处理结果不太理想，需要二次处理的问题。
为实现上述目的，本实用新型采取的技术方案为：一种移动式生物膜污水处理设备，包括承载装置、处理装置、储存装置、固定装置以及移动装置，所述承载装置包括承载底板、支撑板以及支撑块，所述处理装置包括处理筒，所述处理筒为圆柱体空心结构，所述支撑块一表面设有弧形安装槽，所述处理筒一端安装于弧形安装槽内，所述储存装置包括储水箱，所述储水箱下表面与承载底板上表面连接，所述固定装置包括固定板，所述固定板一表面与处理筒一表面连接，所述固定板下表面与支撑板上表面连接，所述移动装置包括支撑腿，若干所述支撑腿上表面均与承载底板下表面连接，所述支撑腿的数量为四个，其作用是承载以及移动整个装置，各个部分的紧密配合完成对污水的处理。
优选地，所述承载装置还包括固定螺栓，所述承载底板一表面设有若干螺孔，若干所述固定螺栓分别穿过若干螺孔，且与螺孔旋转配合，所述固定螺栓的数量为四个，其作用是将承载底板与支撑板紧密连接在一起，防止装置在使用时发生松动。
优选地，所述处理装置还包括进水管、过滤网、生物膜、消毒灯以及出水管，所述处理筒一表面设有第一连接孔，所述进水管一端穿过第一连接孔，且与第一连接孔焊接，所述过滤网一表面与处理筒一表面连接，所述生物膜一表面与处理筒一表面连接，所述处理筒一表面设有安装孔，所述消毒灯一端安装于安装孔内，所述处理筒一表面设有第二连接孔，所述出水管一端穿过第二连接孔，且与第二连接孔焊接，过滤网和生物膜进行较好的过滤，消毒灯能够很好的对污水进行杀菌消毒。
优选地，所述储存装置还包括端盖以及进水孔，所述进水孔使之与储水箱一表面，所述端盖一表面与储水箱一表面连接，保证了处理后的污水被快速收集起来防止再次受到污染。
优选地，所述固定装置还包括连接螺栓，所述固定板一表面设有若干旋转孔，若干所述连接螺栓一端分别穿过若干旋转孔，且与旋转孔旋转配合，所述连接螺栓的数量为两个，其作用是进一步将固定板与处理筒紧密连接在一起，防止处理过程中出现滑动。
优选地，所述移动装置还包括旋转圆柱、滚轮以及旋转轴，若干所述支撑腿下表面均设有圆形安装槽，若干所述旋转圆柱上端分别安装于若干圆形安装槽内，若干所述滚轮一表面均设有若干通孔，若干所述旋转轴分别穿过若干通孔，且与通孔旋转配合，若干所述旋转轴一表面分别与若干旋转圆柱一表面连接，所述旋转圆柱、滚轮以及旋转轴的数量均为四个，共同起到承载以及移动整个装置的作用。
与现有技术相比，本实用新型具有如下有益效果：
1.本实用新型中，过滤装置为活性炭或滤网，能够很好的避免废水中的异味影响工作环境，消毒灯能够很好的对污水进行杀菌消毒，本装置还设置有生物膜进一步对污水进行过滤，设置有分隔板，各个部分可以同时有条不紊的进行，本装置多处设有螺栓，方便对装置进行固定，在不使用时对装置进行拆卸方便清洁、储存。
2.本实用新型结构简单，制造成本低，可大量投入生产，同时还设置有移动装置，方便快速转移到另一场所对污水进行处理。
（发明人：陈振;王朝建;严陈冬;陈宗龙）
