申请日2020.10.13
公开（公告）日2021.05.28
IPC分类号C02F9/02; C02F103/10
摘要
本实用新型提供一种油田开发注水井采出污水过滤装置。所述油田开发注水井采出污水过滤装置包括：过滤箱；隔板，所述隔板固定连接于所述过滤箱的内表面的底部，所述隔板的一侧与所述过滤箱内表面的左侧之间形成了第一处理室，所述隔板的另一侧与所述过滤箱内表面的右侧之间形成了第二处理室。本实用新型提供的油田开发注水井采出污水过滤装置通过将进水管延伸进第一过滤组件中，过滤筒可对进入的污水进行过滤，将污水中直径较大的杂质过滤掉，同时过滤筒使用一段时间后，刮板可对过滤筒内表面进行刮动，将过滤筒内表面粘附的杂质清理掉，从而保证过滤筒的过滤效果，避免杂质堵塞过滤筒，导致污水不能正常流出，对过滤筒造成损坏。
权利要求书

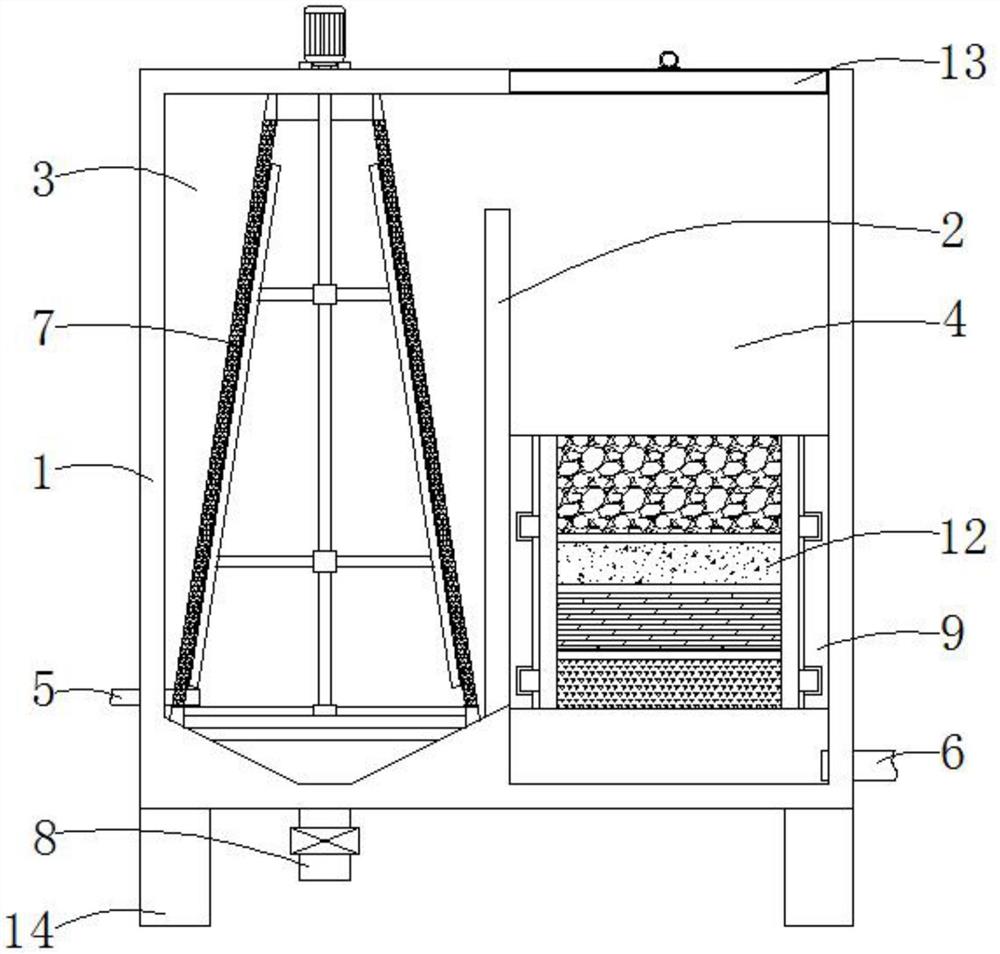

1.一种油田开发注水井采出污水过滤装置，其特征在于，包括：过滤箱；
隔板，所述隔板固定连接于所述过滤箱的内表面的底部，所述隔板的一侧与所述过滤箱内表面的左侧之间形成了第一处理室，所述隔板的另一侧与所述过滤箱内表面的右侧之间形成了第二处理室；
进水管，所述进水管固定连接于所述过滤箱的外表面的顶部，所述进水管的底端贯穿所述过滤箱且延伸至所述第一处理室的内部；
出水管，所述出水管固定连接于所述过滤箱的外表面的一侧，所述出水管的一端贯穿所述过滤箱且延伸至所述第二处理室的内部；
第一过滤组件，所述第一过滤组件固定连接于所述第一处理室的内部，所述第一过滤组件包括第一固定环和电机，所述第一固定环的底部与所述第一处理室内表面的底部固定连接，所述第一固定环的顶部固定连接有过滤筒，所述过滤筒的顶端固定连接有第二固定环，所述进水管的一端贯穿所述过滤筒且延伸至所述过滤筒的内部，所述第二固定环的顶端与所述第一处理室内表面的顶部固定连接，所述第一固定环的内部固定连接有第一支撑杆，所述电机输出轴的一端通过联轴器固定连接有转轴，所述转轴的底端贯穿所述过滤箱且与所述第一支撑杆顶部的中间转动连接，所述转轴的表面固定连接有套环，所述套环外表面的左右两侧均固定连接有第二支撑杆，所述第二支撑杆的一端固定连接有刮板。
2.根据权利要求1所述的油田开发注水井采出污水过滤装置，其特征在于，所述过滤箱外表面的底部固定连接有出料管，所述出料管的顶端贯穿所述过滤箱且延伸至所述第一处理室的内部。
3.根据权利要求1所述的油田开发注水井采出污水过滤装置，其特征在于，所述第二处理室内表面的中间固定连接有连接环，所述连接环内表面的前后两侧均开设有连接槽，所述连接槽内表面的一侧连通有弧形槽。
4.根据权利要求3所述的油田开发注水井采出污水过滤装置，其特征在于，所述连接环的内部设置有第二过滤组件，所述第二过滤组件包括第三固定环，所述第三固定环外表面的左右两侧均固定连接有卡块，所述卡块的一端延伸至所述弧形槽的内部。
5.根据权利要求4所述的油田开发注水井采出污水过滤装置，其特征在于，所述第三固定环内表面的顶部设置有花岗岩石子过滤层，所述第三固定环的内部且位于所述花岗岩石子过滤层的底部设置有砂石过滤层。
6.根据权利要求5所述的油田开发注水井采出污水过滤装置，其特征在于，所述第三固定环的内部且位于所述砂石过滤层的底部设置有活性炭过滤层，所述第三固定环的内部且位于所述活性炭过滤层的底部设置有石英砂过滤层。
7.根据权利要求1所述的油田开发注水井采出污水过滤装置，其特征在于，所述过滤箱顶部的右侧设置有箱盖，所述过滤箱外表面的底部固定连接有支撑座。
说明书
一种油田开发注水井采出污水过滤装置
技术领域
本实用新型涉及油田开发设备领域，尤其涉及一种油田开发注水井采出污水过滤装置。
背景技术
油田是单一地质构造(或地层)因素控制下的、同一产油气面积内的油气藏总和，一个油气田可能有一个或多个油气藏，在同一面积内主要为油藏的称油田，主要为气藏的称气田。
由于我国大部分的油田已经进入中期或者尾期，采出的石油原油中存在大量的污水，对于部分油井进行注水作业时，通常将采出液中处理后的污水回注油井内，由于从井下抽出的油水混合液污水中的杂质较多，含有大量杂质的污水回注油井地层，严重时会影响油田的开发，而现有的油田开发注水井采出污水过滤装置在使用的过程中，内部容易被堵塞，影响污水正常过滤流通，需要关闭整体装置才能进行修整，降低了过滤效率。
因此，有必要提供一种油田开发注水井采出污水过滤装置解决上述技术问题。
实用新型内容
本实用新型提供一种油田开发注水井采出污水过滤装置，解决了现有过滤装置在使用时容易堵塞，影响污水流通的问题。
为解决上述技术问题，本实用新型提供的油田开发注水井采出污水过滤装置，包括：过滤箱；
隔板，所述隔板固定连接于所述过滤箱的内表面的底部，所述隔板的一侧与所述过滤箱内表面的左侧之间形成了第一处理室，所述隔板的另一侧与所述过滤箱内表面的右侧之间形成了第二处理室；
进水管，所述进水管固定连接于所述过滤箱的外表面的顶部，所述进水管的底端贯穿所述过滤箱且延伸至所述第一处理室的内部；
出水管，所述出水管固定连接于所述过滤箱的外表面的一侧，所述出水管的一端贯穿所述过滤箱且延伸至所述第二处理室的内部；
第一过滤组件，所述第一过滤组件固定连接于所述第一处理室的内部，所述第一过滤组件包括第一固定环和电机，所述第一固定环的底部与所述第一处理室内表面的底部固定连接，所述第一固定环的顶部固定连接有过滤筒，所述过滤筒的顶端固定连接有第二固定环，所述进水管的一端贯穿所述过滤筒且延伸至所述过滤筒的内部，所述第二固定环的顶端与所述第一处理室内表面的顶部固定连接，所述第一固定环的内部固定连接有第一支撑杆，所述电机输出轴的一端通过联轴器固定连接有转轴，所述转轴的底端贯穿所述过滤箱且与所述第一支撑杆顶部的中间转动连接，所述转轴的表面固定连接有套环，所述套环外表面的左右两侧均固定连接有第二支撑杆，所述第二支撑杆的一端固定连接有刮板。
通过将进水管延伸进第一过滤组件中，过滤筒可对进入的污水进行过滤，将污水中直径较大的杂质过滤掉，同时过滤筒使用一段时间后，电机带动转轴转动，便可使刮板在过滤筒内表面进行刮动，将过滤筒内表面粘附的杂质清理掉，从而保证过滤筒的过滤效果，避免杂质堵塞过滤筒，导致污水不能正常流出，同时对过滤筒造成损坏。
优选的，所述过滤箱外表面的底部固定连接有出料管，所述出料管的顶端贯穿所述过滤箱且延伸至所述第一处理室的内部。
优选的，所述第二处理室内表面的中间固定连接有连接环，所述连接环内表面的前后两侧均开设有连接槽，所述连接槽内表面的一侧连通有弧形槽。
通过在第二处理室中设置连接环，第二过滤组件可卡在连接环中，可对第二过滤组件进行固定，同时也方便将第二过滤组件拆卸下来，进行清洗或更换。
优选的，所述连接环的内部设置有第二过滤组件，所述第二过滤组件包括第三固定环，所述第三固定环外表面的左右两侧均固定连接有卡块，所述卡块的一端延伸至所述弧形槽的内部。
优选的，所述第三固定环内表面的顶部设置有花岗岩石子过滤层，所述第三固定环的内部且位于所述花岗岩石子过滤层的底部设置有砂石过滤层。
优选的，所述第三固定环的内部且位于所述砂石过滤层的底部设置有活性炭过滤层，所述第三固定环的内部且位于所述活性炭过滤层的底部设置有石英砂过滤层。
在污水流入第二处理室中后，第二过滤组件则可对污水进行再次过滤，将污水中小直径的杂质和与污水完全混合在一起的杂质过滤掉，避免污水中的原油等流入土壤中，对土壤造成不良影响。
优选的，所述过滤箱顶部的右侧设置有箱盖，所述过滤箱外表面的底部固定连接有支撑座。
与相关技术相比较，本实用新型提供的油田开发注水井采出污水过滤装置具有如下有益效果：
本实用新型提供一种油田开发注水井采出污水过滤装置，通过将进水管延伸进第一过滤组件中，过滤筒可对进入的污水进行过滤，将污水中直径较大的杂质过滤掉，同时过滤筒使用一段时间后，电机带动转轴转动，便可使刮板在过滤筒内表面进行刮动，将过滤筒内表面粘附的杂质清理掉，从而保证过滤筒的过滤效果，避免杂质堵塞过滤筒，导致污水不能正常流出，同时对过滤筒造成损坏，而在污水流入第二处理室中后，第二过滤组件则可对污水进行再次过滤，将污水中小直径的杂质和与污水完全混合在一起的杂质过滤掉，避免污水中的原油等流入土壤中，对土壤造成不良影响。
（发明人：刘玲;孙明;何强;任西峰;李恒娟;井亚洁）
