申请日2020.10.21
公开（公告）日2021.07.13
IPC分类号B01D36/04
摘要

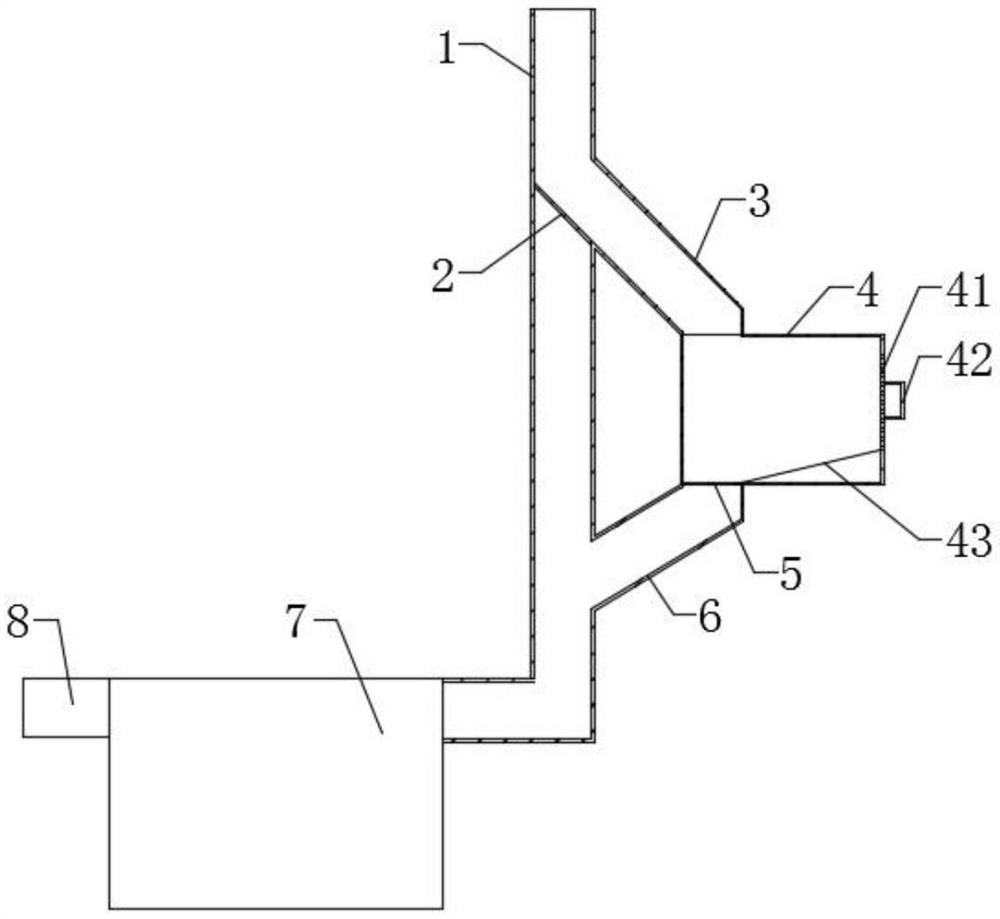

本实用新型公开了一种垃圾焚烧厂垃圾堆放池污水排放装置，包括污水管、分流管、过滤处理箱、汇流管、沉淀池、出水管；所述污水管上部连接分流管一端，所述分流管向下倾斜设置，所述分流管另一端连接过滤处理箱顶部，所述污水管下部连接汇流管一端，所述汇流管向上倾斜设置，所述汇流管另一端连接过滤处理箱底部，所述过滤处理箱上设有透明箱门，所述污水管中设置第一过滤网，所述第一过滤网与分流管倾斜度一致，所述第一过滤网上表面与分流管内壁下边缘重合，所述过滤处理箱与汇流管连接处设置第二过滤网，所述污水管末端与沉淀池连接，所述沉淀池上部侧面设置出水管；本实用新型结构简单，能方便快捷去除垃圾污水中的污垢和垃圾碎屑。
权利要求书
1.一种垃圾焚烧厂垃圾堆放池污水排放装置，其特征在于：包括污水管(1)、分流管(3)、过滤处理箱(4)、汇流管(6)、沉淀池(7)、出水管(8)；所述污水管(1)上部连接分流管(3)一端，所述分流管(3)向下倾斜设置，所述分流管(3)另一端连接过滤处理箱(4)顶部，所述污水管(1)下部连接汇流管(6)一端，所述汇流管(6)向上倾斜设置，所述汇流管(6)另一端连接过滤处理箱(4)底部，所述过滤处理箱(4)上设有透明箱门(41)，所述透明箱门(41)上设有把手(42)，所述污水管(1)中设置第一过滤网(2)，所述第一过滤网(2)与分流管(3)倾斜度一致，所述第一过滤网(2)上表面与分流管(3)内壁下边缘重合，所述过滤处理箱(4)与汇流管(6)连接处设置第二过滤网(5)，所述污水管(1)末端与沉淀池(7)连接，所述沉淀池(7)上部侧面设置出水管(8)。
2.根据权利要求1所述的一种垃圾焚烧厂垃圾堆放池污水排放装置，其特征在于：所述过滤处理箱(4)的箱底(43)为倾斜结构，所述箱底(43)靠近汇流管(6)一侧的高度比箱底(43)靠近透明箱门(41)一侧的高度低。
3.根据权利要求1所述的一种垃圾焚烧厂垃圾堆放池污水排放装置，其特征在于：所述污水管(1)与沉淀池(7)连接处设置一段横管。
说明书
一种垃圾焚烧厂垃圾堆放池污水排放装置
技术领域
本实用新型涉及垃圾污水处理设备领域，具体涉及一种垃圾焚烧厂垃圾堆放池污水排放装置。
背景技术
垃圾焚烧发电厂中，垃圾转运到垃圾堆放池后，通常会存储一段时间，让垃圾上的水分沉淀到垃圾堆放池池底，减少垃圾的含水量，再将其投入焚烧炉中焚烧。垃圾堆放池池底会积存大量的垃圾污水，需要处理后排放或再利用。垃圾污水进行处理前，需要去除垃圾污水中含有的污垢和垃圾碎屑。
实用新型内容
本实用新型的目的在于提供一种垃圾焚烧厂垃圾堆放池污水排放装置，以解决背景技术中存在的问题。
为实现上述目的，本实用新型提供了一种垃圾焚烧厂垃圾堆放池污水排放装置，包括污水管、分流管、过滤处理箱、汇流管、沉淀池、出水管；所述污水管上部连接分流管一端，所述分流管向下倾斜设置，所述分流管另一端连接过滤处理箱顶部，所述污水管下部连接汇流管一端，所述汇流管向上倾斜设置，所述汇流管另一端连接过滤处理箱底部，所述过滤处理箱上设有透明箱门，所述透明箱门上设有把手，所述污水管中设置第一过滤网，所述第一过滤网与分流管倾斜度一致，所述第一过滤网上表面与分流管内壁下边缘重合，所述过滤处理箱与汇流管连接处设置第二过滤网，所述污水管末端与沉淀池连接，所述沉淀池上部侧面设置出水管。
作为优选，所述过滤处理箱的箱底为倾斜结构，箱底靠近汇流管一侧的高度比箱底靠近透明箱门一侧的高度低。
作为优选，所述污水管与沉淀池连接处设置一段横管，避免水流冲击沉淀池中的沉淀物。
本实用新型的有益效果是：第一过滤网能将污垢和垃圾碎屑从污水中分离并引导入分流管，过滤处理箱能更彻底地将污垢和垃圾碎屑从污水中分离，由过滤处理箱的透明箱门可观察到箱内垃圾量，能及时清除避免堵塞分流管，沉淀池能沉淀穿过过滤网的污垢和垃圾碎屑，减少最后排出污水的杂质，有利于后续污水处理。本实用新型结构简单，能方便快捷去除垃圾污水中的污垢和垃圾碎屑。
（发明人：黄炬）
