申请日2020.10.12
公开（公告）日2021.07.09
IPC分类号C02F9/04; C02F103/30
摘要
本实用新型公开了便携式喷水织机污水处理装置，包括处理箱，所述处理箱的顶部固定安装有把手，所述处理箱的内部设置有回收抽屉，所述回收抽屉的外侧固定安装有拉环，所述处理箱的外侧开设有排水口。该便携式喷水织机污水处理装置，在喷水织机使用过程中，会产生大量含有纺织纤维的污水，通过过滤网防止纺织纤维落到搅拌轴上，将搅拌轴缠住，影响搅拌效果，启动第一电机，第一电机带动第一滚珠丝杆转动，第一滚珠丝杆带动第一滑动座左右滑动，第一滑动座带动排刷左右滑动，排刷的底部插入过滤网，带动排刷去除过滤网网孔中的纺织纤维，避免纺织纤维过多而堵塞过滤网，造成污水排放速度的降低，提高污水处理的效率。
权利要求书

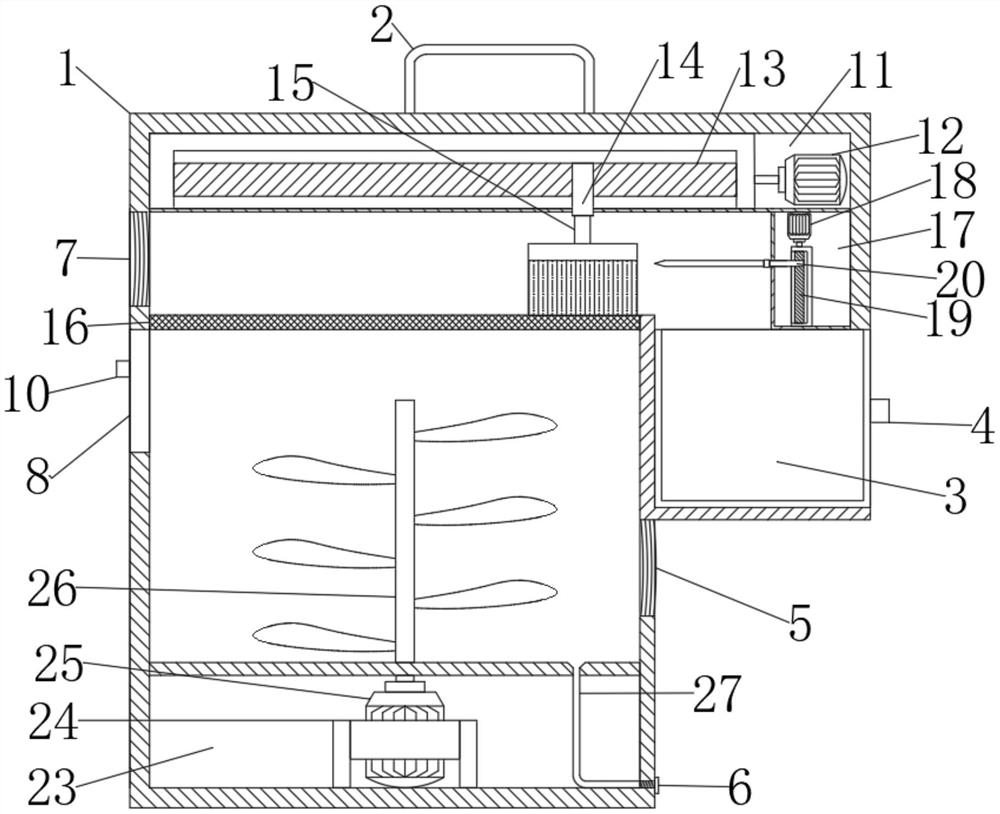

1.便携式喷水织机污水处理装置，包括处理箱(1)，其特征在于：所述处理箱(1)的顶部固定安装有把手(2)，所述处理箱(1)的内部设置有回收抽屉(3)，所述回收抽屉(3)的外侧固定安装有拉环(4)，所述处理箱(1)的外侧开设有排水口(5)，所述处理箱(1)的外侧开设有入水口(7)，所述处理箱(1)的外侧设置有拉门(8)，所述处理箱(1)的外侧设置有铰链(9)，所述拉门(8)的外侧固定安装有拉手(10)，所述处理箱(1)内部的顶部固定安装有第一操作箱(11)，所述第一操作箱(11)的内部固定安装有第一电机(12)，所述第一电机(12)的输出轴固定连接有第一滚珠丝杆(13)，所述第一滚珠丝杆(13)的外侧设置有第一滑动座(14)，所述第一滑动座(14)的外侧固定连接有排刷(15)，所述处理箱(1)的内部固定安装有过滤网(16)，所述第一操作箱(11)的底部固定安装有第二操作箱(17)，所述第二操作箱(17)的内部固定安装有第二电机(18)，所述第二电机(18)的输出轴固定安装有第二滚珠丝杆(19)，所述第二滚珠丝杆(19)的外侧设置有第二滑动座(20)，所述第二滑动座(20)的外侧固定安装有排杆(21)，所述排杆(21)的外侧固定安装有挂齿(22)，所述处理箱(1)内部的底部设置有第三操作箱(23)，所述第三操作箱(23)的内部固定安装有支架(24)，所述支架(24)的内侧固定安装有第三电机(25)，所述第三电机(25)的输出轴固定连接有搅拌轴(26)，所述第三操作箱(23)的顶部设置有排污管(27)，所述排污管(27)的内侧设置有塞帽(6)。
2.根据权利要求1所述的便携式喷水织机污水处理装置，其特征在于：所述拉门(8)通过铰链(9)与处理箱(1)为转动连接，所述拉门(8)位于处理箱(1)左侧的中心位置。
3.根据权利要求1所述的便携式喷水织机污水处理装置，其特征在于：所述第一滑动座(14)与第一滚珠丝杆(13)为螺纹连接，所述排刷(15)的大小与过滤网(16)相同，所述入水口(7)设置在第一操作箱(11)与过滤网(16)之间。
4.根据权利要求1所述的便携式喷水织机污水处理装置，其特征在于：所述第二滑动座(20)与第二滚珠丝杆(19)为螺纹连接，所述挂齿(22)在排杆(21)上等距设置有多个。
5.根据权利要求1所述的便携式喷水织机污水处理装置，其特征在于：所述排污管(27)的顶部为漏斗状，所述排污管(27)为“L”形结构，所述排污管(27)与塞帽(6)为螺纹连接，所述排污管(27)贯穿于第三操作箱(23)，所述排水口(5)设置在排污管(27)的上方。
6.根据权利要求1所述的便携式喷水织机污水处理装置，其特征在于：所述支架(24)设置在处理箱(1)底部的中心位置。
说明书
便携式喷水织机污水处理装置
技术领域
本实用新型涉及喷水织机技术领域，具体为便携式喷水织机污水处理装置。
背景技术
喷水引纬对纬纱的摩擦牵引力比喷气引纬大，扩散性小，适应表面光滑的合成纤维、玻璃纤维等长丝引纬的需要。同时可以增加合纤的导电性能，有效地克服织造中的静电，此外喷射纬纱消耗的能量较少，噪音最低，喷水织机在织造的同时会产生大量含有纺织纤维的污水，这些污水需要及时处理，这里主要体现便携式喷水织机污水处理装置。
但是现有的大部分污水处理装置体积庞大，价格昂贵，不适用于小用户的喷水织机排放，且喷水织机在织造的同时会产生大量含有纺织纤维的污水，若没有过滤网过滤很容易造成污水处理装置的排水口堵塞，降低处理质量，影响处理效率。
实用新型内容
本实用新型的目的在于提供便携式喷水织机污水处理装置，以解决上述背景技术中提出现有的大部分污水处理装置体积庞大，价格昂贵，不适用于小用户的喷水织机排放，且喷水织机在织造的同时会产生大量含有纺织纤维的污水，若没有过滤网过滤很容易造成污水处理装置的排水口堵塞，降低处理质量，影响处理效率的问题。
为实现上述目的，本实用新型提供如下技术方案：便携式喷水织机污水处理装置，包括处理箱，所述处理箱的顶部固定安装有把手，所述处理箱的内部设置有回收抽屉，所述回收抽屉的外侧固定安装有拉环，所述处理箱的外侧开设有排水口，所述处理箱的外侧开设有入水口，所述处理箱的外侧设置有拉门，所述处理箱的外侧设置有铰链，所述拉门的外侧固定安装有拉手，所述处理箱内部的顶部固定安装有第一操作箱，所述第一操作箱的内部固定安装有第一电机，所述第一电机的输出轴固定连接有第一滚珠丝杆，所述第一滚珠丝杆的外侧设置有第一滑动座，所述第一滑动座的外侧固定连接有排刷，所述处理箱的内部固定安装有过滤网，所述第一操作箱的底部固定安装有第二操作箱，所述第二操作箱的内部固定安装有第二电机，所述第二电机的输出轴固定安装有第二滚珠丝杆，所述第二滚珠丝杆的外侧设置有第二滑动座，所述第二滑动座的外侧固定安装有排杆，所述排杆的外侧固定安装有挂齿，所述处理箱内部的底部设置有第三操作箱，所述第三操作箱的内部固定安装有支架，所述支架的内侧固定安装有第三电机，所述第三电机的输出轴固定连接有搅拌轴，所述第三操作箱的顶部设置有排污管，所述排污管的内侧设置有塞帽。
优选的，所述拉门通过铰链与处理箱为转动连接，所述拉门位于处理箱左侧的中心位置。
优选的，所述第一滑动座与第一滚珠丝杆为螺纹连接，所述排刷的大小与过滤网相同，所述入水口设置在第一操作箱与过滤网之间。
优选的，所述第二滑动座与第二滚珠丝杆为螺纹连接，所述挂齿在排杆上等距设置有多个。
优选的，所述排污管的顶部为漏斗状，所述排污管为“L”形结构，所述排污管与塞帽为螺纹连接，所述排污管贯穿于第三操作箱，所述排水口设置在排污管的上方。
优选的，所述支架设置在处理箱底部的中心位置。
与现有技术相比，本实用新型的有益效果是：
1、该便携式喷水织机污水处理装置，体积较小，便于携带，通过提拉把手将处理箱拎到喷水织机旁，将喷水织机的排水管插入处理箱入水口中，即可完成安装；
2、该便携式喷水织机污水处理装置，在喷水织机使用过程中，会产生大量含有纺织纤维的污水，通过过滤网防止纺织纤维落到搅拌轴上，将搅拌轴缠住，影响搅拌效果，启动第一电机，第一电机带动第一滚珠丝杆转动，第一滚珠丝杆带动第一滑动座左右滑动，第一滑动座带动排刷左右滑动，排刷的底部插入过滤网，带动排刷去除过滤网网孔中的纺织纤维，避免纺织纤维过多而堵塞过滤网，造成污水排放速度的降低，提高污水处理的效率；
3、该便携式喷水织机污水处理装置，设置有搅拌轴，启动第三电机，第三电机带动搅拌轴转动，起到搅拌的作用，将絮凝剂从拉门处放入，絮凝剂使水与杂质快速、彻底的分离开，达到沉淀杂质的效果，搅拌轴搅拌使絮凝剂充分溶于水中将杂质沉淀，起到加速处理污水的作用。
（发明人：冯伟龙;龚春雨）
