申请日2020.07.17
公开（公告）日2021.03.19
IPC分类号B01D36/04; B01D21/02
摘要
本实用新型公开了一种农业污水过滤箱，涉及到污水处理领域，包括沉淀池，沉淀池的顶端固定连接有盖板，盖板设置为三角形结构，盖板的上表面两侧中部均固定连接有进水管，盖板的下方设置有导水块，导水块的下表面四角处均设置有支撑架，导水块的上表面两侧均设置为倾斜面。本实用新型通过在沉淀池上设置有导水块，导水块下表面的支撑架通过第二缓冲弹簧起到了初步的缓冲作用，导水块下端两侧的缓冲板通过第一缓冲弹簧起到了二次缓冲的作用，进一步降低了污水的冲击力，导水块下表面的导向板通过第三缓冲弹簧起到了进一步的缓冲作用，能够降低污水的冲击力，避免沉淀池内的沉淀物受到冲击，提高了沉淀池的沉淀作用。
权利要求书

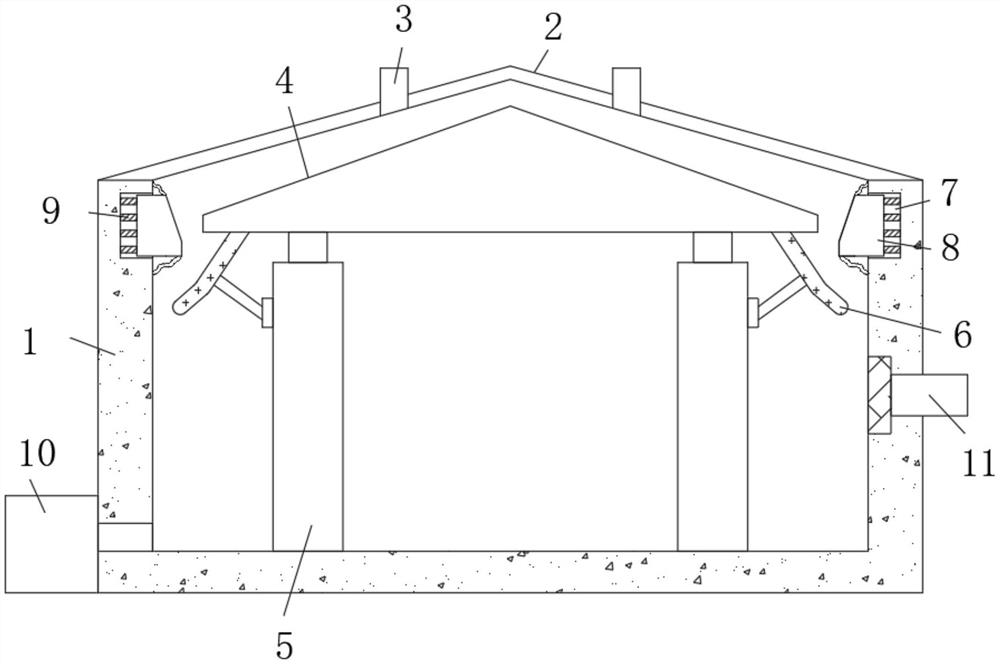

1.一种农业污水过滤箱，包括沉淀池(1)，其特征在于：所述沉淀池(1)的顶端固定连接有盖板(2)，所述盖板(2)设置为三角形结构，所述盖板(2)的上表面两侧中部均固定连接有进水管(3)，所述盖板(2)的下方设置有导水块(4)，所述导水块(4)的下表面四角处均设置有支撑架(5)，所述导水块(4)的上表面两侧均设置为倾斜面，所述导水块(4)的下表面两端均设置有缓冲导向机构(6)，所述沉淀池(1)的上端两侧均开设有凹槽(7)，所述凹槽(7)的内部设置有缓冲板(8)，所述缓冲板(8)的一端通过第一缓冲弹簧(9)与凹槽(7)的槽底连接，所述沉淀池(1)的下端一侧设置有抽泥泵(10)，所述沉淀池(1)的另一侧中部设置有排水管(11)。
2.根据权利要求1所述的一种农业污水过滤箱，其特征在于：所述支撑架(5)包括支撑柱(12)，所述支撑柱(12)的底端与沉淀池(1)的内底壁固定连接，所述支撑柱(12)的顶端边缘固定连接有环形橡胶块(13)。
3.根据权利要求2所述的一种农业污水过滤箱，其特征在于：所述支撑柱(12)的顶端中部开设有插槽(14)，所述插槽(14)的内部设置有活动柱(15)，所述活动柱(15)的顶端与导水块(4)的下表面固定连接，所述活动柱(15)的底端通过第一缓冲弹簧(9)与插槽(14)的槽底连接。
4.根据权利要求3所述的一种农业污水过滤箱，其特征在于：所述缓冲导向机构(6)包括导向板(17)，所述导向板(17)的顶端通过销轴与导水块(4)活动连接，所述导向板(17)设置为弧形结构。
5.根据权利要求4所述的一种农业污水过滤箱，其特征在于：所述导向板(17)的外弧侧下端通过销轴活动连接有支撑杆(18)，所述支撑杆(18)远离导向板(17)的一端通过销轴活动连接有活动板(19)。
6.根据权利要求5所述的一种农业污水过滤箱，其特征在于：所述活动板(19)设置为弧形结构，且活动板(19)与支撑柱(12)的上端一侧贴合连接。
7.根据权利要求6所述的一种农业污水过滤箱，其特征在于：所述活动板(19)的内弧侧中部固定连接有限位滑块(20)，所述支撑柱(12)的上端一侧开设有与限位滑块(20)相适配的限位滑槽(21)，所述限位滑块(20)位于限位滑槽(21)的内部，且限位滑块(20)的底端通过第三缓冲弹簧(22)与限位滑槽(21)的内底壁连接。
说明书
一种农业污水过滤箱
技术领域
本实用新型涉及污水处理领域，特别涉及一种农业污水过滤箱。
背景技术
农业污水的处理是普遍关注的热点，由于农业污水的种类繁多、水量变化大、水质浓度高、成分复杂，因而处理难度大，目前大多采用常规技术的联合处理工艺。现有的农业污水处理装置一般通过沉淀池、过滤池、吸附池和净化池对农业污水进行处理，但是现有的农业污水是直接通过水管排到沉淀池中的，没有设置缓冲机构，使得污水的冲击会影响沉淀池的沉淀工作，影响污水的处理效率。因此，发明一种农业污水过滤箱来解决上述问题很有必要。
实用新型内容
本实用新型的目的在于提供一种农业污水过滤箱，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种农业污水过滤箱，包括沉淀池，所述沉淀池的顶端固定连接有盖板，所述盖板设置为三角形结构，所述盖板的上表面两侧中部均固定连接有进水管，所述盖板的下方设置有导水块，所述导水块的下表面四角处均设置有支撑架，所述导水块的上表面两侧均设置为倾斜面，所述导水块的下表面两端均设置有缓冲导向机构，所述沉淀池的上端两侧均开设有凹槽，所述凹槽的内部设置有缓冲板，所述缓冲板的一端通过第一缓冲弹簧与凹槽的槽底连接，所述沉淀池的下端一侧设置有抽泥泵，所述沉淀池的另一侧中部设置有排水管。
优选的，所述支撑架包括支撑柱，所述支撑柱的底端与沉淀池的内底壁固定连接，所述支撑柱的顶端边缘固定连接有环形橡胶块。
优选的，所述支撑柱的顶端中部开设有插槽，所述插槽的内部设置有活动柱，所述活动柱的顶端与导水块的下表面固定连接，所述活动柱的底端通过第一缓冲弹簧与插槽的槽底连接。
优选的，所述缓冲导向机构包括导向板，所述导向板的顶端通过销轴与导水块活动连接，所述导向板设置为弧形结构。
优选的，所述导向板的外弧侧下端通过销轴活动连接有支撑杆，所述支撑杆远离导向板的一端通过销轴活动连接有活动板。
优选的，所述活动板设置为弧形结构，且活动板与支撑柱的上端一侧贴合连接。
优选的，所述活动板的内弧侧中部固定连接有限位滑块，所述支撑柱的上端一侧开设有与限位滑块相适配的限位滑槽，所述限位滑块位于限位滑槽的内部，且限位滑块的底端通过第三缓冲弹簧与限位滑槽的内底壁连接。
本实用新型的技术效果和优点：
本实用新型通过在沉淀池上设置有导水块，导水块下表面的支撑架通过第二缓冲弹簧起到了初步的缓冲作用，导水块下端两侧的缓冲板通过第一缓冲弹簧起到了二次缓冲的作用，进一步降低了污水的冲击力，导水块下表面的导向板通过第三缓冲弹簧起到了进一步的缓冲作用，能够降低污水的冲击力，避免沉淀池内的沉淀物受到冲击，提高了沉淀池的沉淀作用。
（发明人：张鹏）
