申请日2020.11.11
公开（公告）日2021.02.19
IPC分类号E02F3/88; E02F5/28; C02F11/125
摘要
本发明专利提出了一种用于河道污泥清除的环保装置。包括机动车和安装于机动车上的污泥脱水机，机动车上还设有中转箱体、回水管、污泥抽取泵、与污泥抽取泵相连的污泥抽取管、以及与机动车分离设置的顶部开口的污泥箱，中转箱体由外箱体和外箱体内的内箱体构成，内箱体的侧壁设有过水孔，污泥抽取管的污泥出口端位于内箱体的内部的上部；回水管与外箱体的底部相通；污泥脱水机的污泥入口端位于内箱体的内部的下部，污泥脱水机的污水出口与回水管相通，污泥脱水机的污泥出口端位于污泥箱的开口的上方。
权利要求书
1.一种用于河道污泥清除的环保装置，包括机动车和安装于机动车上的污泥脱水机，其特征在于所述机动车上还设有中转箱体、回水管、污泥抽取泵、与污泥抽取泵相连的污泥抽取管、以及与机动车分离设置的顶部开口的污泥箱，所述中转箱体由外箱体和通过支架架设于外箱体内的内箱体构成，所述内箱体的侧壁设有过水孔，污泥抽取管的污泥出口端位于内箱体的内部的上部；回水管与外箱体的底部相通；污泥脱水机的污泥入口端位于内箱体的内部的下部，污泥脱水机的污水出口与回水管相通，污泥脱水机的污泥出口端位于污泥箱的开口的上方；所述外箱体的底板为倾斜设置，污泥脱水机的污泥入口端设有污泥分入口，所述污泥分入口在外箱体的底板的最低处与外箱体相通，所述污泥分入口低于回水管的入口端。
2.根据权利要求1所述的用于河道污泥清除的环保装置，其特征在于所述机动车上还设有用于向所述外箱体内喷洒絮凝剂的絮凝剂添加设备。
3.根据权利要求1所述的用于河道污泥清除的环保装置，其特征在于所述污泥抽取管为可伸缩的波纹管，所述机动车上设有长度可调的钢架，所述污泥抽取管的端部与钢架固定连接。
4.根据权利要求1或2所述的用于河道污泥清除的环保装置，其特征在于所述污泥脱水机为螺旋污泥脱水机。
说明书
一种用于河道污泥清除的环保装置
技术领域
本发明专利涉及到一种用于河道污泥清除的环保装置。
背景技术
目前并没有合适的方法。传统的做法是截断河道，将污泥挖出并运送至填埋场处填埋，此种方法不仅费时费力，而且在清污过程中会产生刺鼻的气味，运送污泥时会有污水洒落，对环境产生二次污染。
发明专利内容

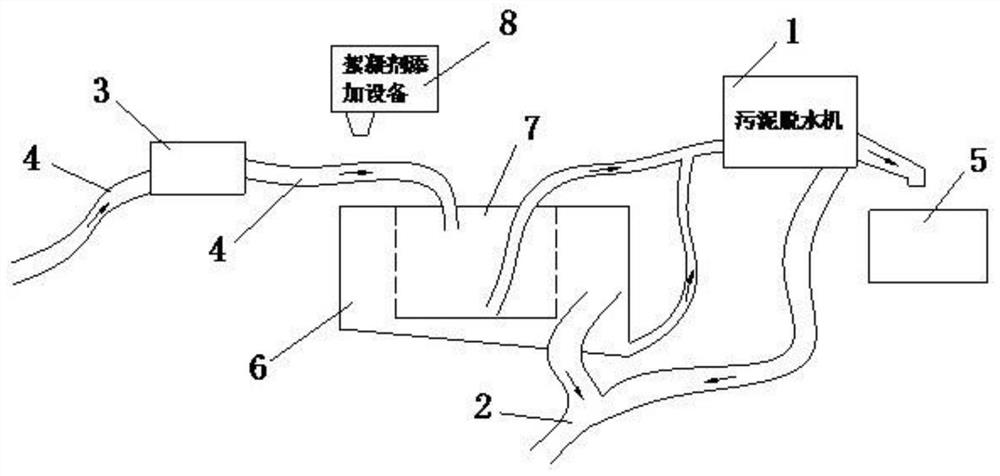

本发明专利的用于河道污泥清除的环保装置包括机动车和安装于机动车上的污泥脱水机，关键在于所述机动车上还设有中转箱体、回水管、污泥抽取泵、与污泥抽取泵相连的污泥抽取管、以及与机动车分离设置的顶部开口的污泥箱，所述中转箱体由外箱体和通过支架架设于外箱体内的内箱体构成，所述内箱体的侧壁设有过水孔，污泥抽取管的污泥出口端位于内箱体的内部的上部；回水管与外箱体的底部相通；污泥脱水机的污泥入口端位于内箱体的内部的下部，污泥脱水机的污水出口与回水管相通，污泥脱水机的污泥出口端位于污泥箱的开口的上方。
上述用于河道污泥清除的环保装置的工作原理如下：
将机动车沿着内河河岸行驶，并将污泥抽取管放置到内河河底，将回水管放置在内河表面；开启污泥抽取泵后，河底的污泥连同部分河水就会被污泥抽取泵抽取到内箱体内，河水会很快由过水孔流出内箱体而流到外箱体内，内箱体内的污泥会被污泥脱水机中内置的抽取设备抽取到污泥脱水机中进行脱水，由此产生的脱水污泥会掉落到污泥箱中，最终被连同污泥箱一起运走，这样在运输过程中就不会有污水掉落到路面上；污泥脱水机产生的污水以及外箱体内的河水最终会沿着回水管流回到河中，由于上述处理过程中河水及污泥始终在较封闭的空间内，因此不会产生刺鼻的气味，避免了二次污染。
进一步地，所述外箱体的底板为倾斜设置，污泥脱水机的污泥入口端设有污泥分入口，所述污泥分入口在外箱体的底板的最低处与外箱体相通，所述污泥分入口低于回水管的入口端；机动车上还设有用于向所述外箱体内喷洒絮凝剂的絮凝剂添加设备。在工作过程中，絮凝剂添加设备向外箱体内喷洒絮凝剂，以使外箱体内的污水发生絮凝反应，从而将污水中的杂质沉淀于外箱体的底板上，并沿着外箱体的底板逐渐下滑，直至被污泥分入口吸入至污泥脱水机中进行脱水。由于污泥分入口低于回水管的入口端，因此絮凝产生的沉淀物很少会被吸入到回水管中。
进一步地，所述污泥抽取管为可伸缩的波纹管，所述机动车上设有长度可调的钢架，所述污泥抽取管的端部与钢架固定连接。通过调节钢架的长度，可以调节污泥抽取管的抽取端的位置，从而能够抽取河底较大面积的污泥。
进一步地，所述污泥脱水机为螺旋污泥脱水机，螺旋污泥脱水机具有体积小、静音、耐用的优点，非常适合于安装到机动车上进行污泥脱水。
本发明专利的用于河道污泥清除的环保装置利用机动车作为载体，可以沿着河岸对河底的污泥进行抽取、脱水，且整个过程自动化程度高、效率高，不会产生二次污染，因此具有很好的实用性。
（发明人：明昆）
