申请日20200509
公开（公告）日20210209
IPC分类号B01D21/01; B01D21/02; C02F1/52; C02F101/10
摘要
实用新型公开了一种污水的除磷装置，包括一次通过管路连接的预处理池、中和池、药剂混合池和沉淀池，所述药剂混合池顶部固定安装有支撑筒组件；所述支撑筒组件的顶部固定安装第一驱动电机；所述第一驱动电机的输出轴通过联轴器与搅拌装置的旋转轴连接，所述旋转轴的底部与固定安装在所述药剂混合池上的底座转动连接，顶部与所述支撑筒组件动密封连接；所述旋转轴的上部固定套设中空的连接管；所述连接管的底部与所述旋转轴固定连接，顶部与所述支撑筒组件动密封连接；所述支撑筒组件通过药剂管与药剂罐联通，所述药剂管上安装有药剂泵。本实用新型药剂与污水混合均匀，沉淀池的更有利于污物沉淀。
权利要求书

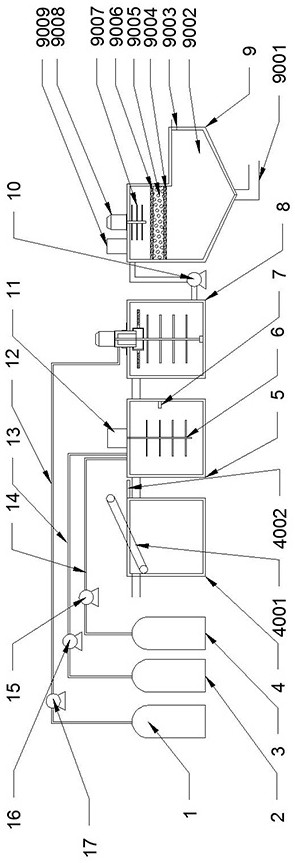

1.一种污水的除磷装置，包括依次通过管路连接的预处理池（4）、中和池（5）、药剂混合池（8）和沉淀池（9），其特征在于：所述药剂混合池（8）顶部固定安装有支撑筒组件；所述支撑筒组件的顶部固定安装第一驱动电机（8009）；所述第一驱动电机（8009）的输出轴通过联轴器与搅拌装置的旋转轴（8002）连接，所述旋转轴（8002）的底端与固定安装在所述药剂混合池（8）上的底座（8001）转动连接，顶端与所述支撑筒组件动密封连接；所述旋转轴（8002）的上部固定套设中空的连接管（8006）；所述连接管（8006）的底部与所述旋转轴（8002）固定连接，顶部与所述支撑筒组件动密封连接；所述连接管（8006）的外侧壁上固定安装喷洒管（8005），所述喷洒管（8005）上设有若干圆孔；所述支撑筒组件通过药剂管（12）与药剂罐（1）联通，所述药剂管（12）上安装有药剂泵（17）。
2.根据权利要求1所述的污水的除磷装置，其特征在于：所述支撑筒组件包括固定套在支撑筒（8008）外的固定座（8007）；所述固定座（8007）与所述药剂混合池（8）固定连接；所述支撑筒（8008）底部通透，顶部与所述旋转轴（8002）动密封连接；所述第一驱动电机（8009）固定安装在所述支撑筒（8008）顶部；所述连接管（8006）与所述支撑筒（8008）动密封连接。
3.根据权利要求1或2所述的污水的除磷装置，其特征在于：所述沉淀池（9）包括左上部的絮凝部和下部的沉淀部；所述絮凝部和沉淀部之间安装第一滤板（9004）和第二滤板（9006），所述第一滤板（9004）和第二滤板（9006）之间填充有微涡流填料（9005）。
4.根据权利要求3所述的污水的除磷装置，其特征在于：所述絮凝部的顶部固定安装有驱动絮凝搅拌器（9007）的第二驱动电机（9008），所述第二驱动电机（9008）一侧安装有絮凝剂添加装置（9009）。
5.根据权利要求4所述的污水的除磷装置，其特征在于：所述中和池（5）的顶部安装有驱动中和搅拌器（6）的第三驱动电机（11）；所述中和池（5）的内壁上安装有pH计（7）；所述中和池（5）分别通过酸管（13）和碱管（14）与酸罐（2）和碱罐（3）连接，所述酸管（13）和碱管（14）上分别安装有酸泵（16）和碱泵（15）。
6.根据权根据权利要求5所述的污水的除磷装置，其特征在于：所述处理池4顶部的污水入口处安装有链板输送机（4001）。
说明书
一种污水的除磷装置
技术领域
本实用新型涉及污水处理领域，特别涉及一种污水的除磷装置。
背景技术
污水处理方法中的化学除磷法，其基本原理是通过投加化学药剂形成不溶性磷酸盐沉淀物，最终通过固液分离的方法使磷从污水中被去除。具有操作简单、除磷效果好、处理效率可达80%~90%，且效果稳定，不会重新放磷而导致二次污染的优点。现有的应用化学药剂进行除磷的装置存在着化学药剂与污水的混合不够均匀彻底，产生的不溶物以胶体形式存在沉淀效果不够理想等问题。
发明内容
本实用新型为了弥补现有技术的不足，提供了一种污水的除磷装置。
本实用新型是通过如下技术方案实现的：
一种污水的除磷装置，包括依次通过管路连接的预处理池、中和池、药剂混合池和沉淀池，所述药剂混合池顶部固定安装有支撑筒组件；所述支撑筒组件的顶部固定安装第一驱动电机；所述第一驱动电机的输出轴通过联轴器与搅拌装置的旋转轴连接，所述旋转轴的底部与固定安装在所述药剂混合池上的底座转动连接，顶部与所述支撑筒组件动密封连接；所述旋转轴的上部固定套设中空的连接管；所述连接管的底部与所述旋转轴固定连接，顶部与所述支撑筒组件动密封连接；所述连接管的外侧壁上固定安装喷洒管，所述喷洒管上设有若干圆孔；所述支撑筒组件通过药剂管与药剂罐联通，所述药剂管上安装有药剂泵。
所述支撑筒组件包括固定套在支撑筒外的固定座；所述固定座与所述药剂混合池固定连接；所述支撑筒底部通透，顶部与所述旋转轴动密封连接；所述第一驱动电机固定安装在所述支撑筒顶部；所述连接管的顶部与所述支撑筒动密封连接。
所述沉淀池包括左上部的絮凝部和下部的沉淀部；所述絮凝部和沉淀部之间安装第一滤板和第二滤板，所述第一滤板和第二滤板之间填充有微涡流填料。
所述絮凝部的顶部固定安装有驱动絮凝搅拌器的第二驱动电机，所述第二驱动电机一侧安装有絮凝剂添加装置。
所述中和池的顶部安装有驱动中和搅拌器的第三驱动电机；所述中和池的内壁上安装有pH计；所述中和池分别通过酸管和碱管与酸罐和碱罐连接，所述酸管和碱管上分别安装有酸泵和碱泵。
所述处理池顶部的污水入口处安装有链板输送机。
本实用新型具有以下有益技术效果：
本实用新型采用除磷剂旋转喷洒施加与搅拌同步进行的方式，使得除磷剂与污水的混合更加均匀；将沉淀池分割为两部分，并采用添加絮凝剂与微涡流填料结合的方式，使得除磷剂与磷元素结合生成的胶体粒子能够被有效的沉淀，使除磷效果更好。
（发明人：谷建辉;刘辉;李军伟）
