申请日 20200409
公开（公告）日 20210205
IPC分类号 B01D29/58; B01D29/03
摘要
本实用新型公开了一种农业污水处理设备，包括底座，所述底座上设有过滤结构；所述过滤结构，包括：安装箱、过滤箱、污水入口、转轴、电机、套筒、若干个第一过滤板、若干个第二过滤板以及收集部；所述安装箱安装于底座上壁面，所述过滤箱固定于箱体内侧上壁面，所述污水入口安装于过滤箱上，且所述污水入口贯穿于安装箱上壁面，本实用新型涉及农业污水处理技术领域,结构简单，使用方便，设备成本以及维修成本低，只需定期清理储杂箱，降低了操作人员的工作量，在清理期间也可对污水进行处理，提高了污水处理的效率，并且避免了设备发生堵塞，保证了污水处理设备的正常工作。
权利要求书

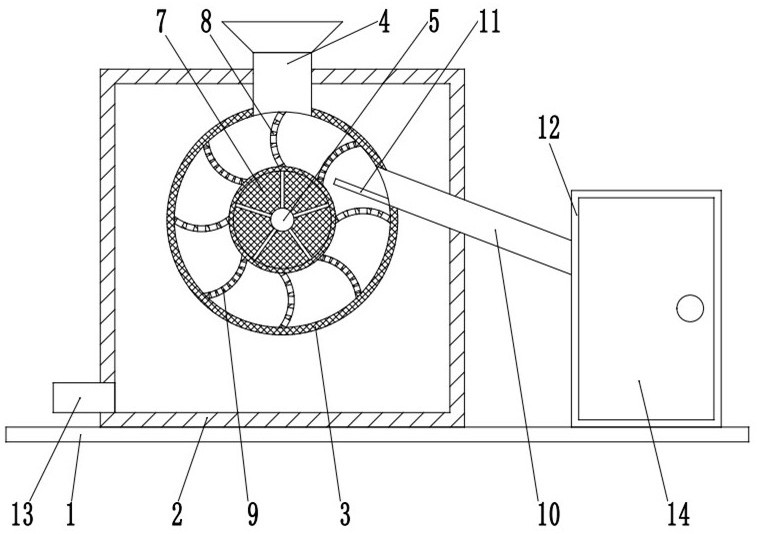

1.一种农业污水处理设备，包括底座(1)，其特征在于，所述底座(1)上设有过滤结构；
所述过滤结构，包括：安装箱(2)、过滤箱(3)、污水入口(4)、转轴(5)、电机(6)、套筒(7)、若干个第一过滤板(8)、若干个第二过滤板(9)以及收集部；
所述安装箱(2)安装于底座(1)上壁面，所述过滤箱(3)固定于箱体内侧上壁面，所述污水入口(4)安装于过滤箱(3)上，且所述污水入口(4)贯穿于安装箱(2)上壁面，所述转轴(5)插装于过滤箱(3)以及安装箱(2)上，所述电机(6)驱动端连接于转轴(5)一端，所述套筒(7)套装于转轴(5)上，若干个所述第一过滤板(8)等距离安装于套筒(7)侧壁面，若干个所述第一过滤板(8)上开设有若干个第一通孔，若干个所述第二过滤板(9)等距离安装于套筒(7)侧壁面，且若干个所述第二过滤板(9)与若干个所述第一过滤板(8)交错安装，若干个所述第二过滤板(9)上开设有若干个第二通孔，所述过滤箱(3)侧壁面开设有矩形通孔，所述收集部安装于矩形通孔上。
2.根据权利要求1所述的一种农业污水处理设备，其特征在于，所述收集部，包括：收集通道(10)、承接板(11)以及储杂箱(12)；
所述收集通道(10)插装于安装箱(2)安装于矩形通孔上，所述承接板(11)安装于收集通道(10)上，所述储杂箱(12)安装于收集通道(10)另一端，所述储杂箱(12)安装于底座(1)上壁面。
3.根据权利要求1所述的一种农业污水处理设备，其特征在于，所述过滤箱(3)以及套筒(7)均为网状结构，所述安装箱(2)侧壁面设有排液口(13)。
4.根据权利要求1所述的一种农业污水处理设备，其特征在于，若干个所述第二通孔的尺寸大小略小于若干个所述第一通孔的尺寸大小。
5.根据权利要求2所述的一种农业污水处理设备，其特征在于，所述储杂箱(12)上开设有开门(14)。
6.根据权利要求2所述的一种农业污水处理设备，其特征在于，所述承接板(11)为柔性结构。
说明书
一种农业污水处理设备
技术领域
本实用新型涉及农业污水处理技术领域，具体为一种农业污水处理设备。
背景技术
农业污水是指农作物栽培、牲畜饲养、农产品加工等过程中排出的、影响人体健康和环境质量的污水或液态物质。其来源主要有农田径流、饲养场污水、农产品加工污水。污水中含有各种病原体、悬浮物、化肥、农药、不溶解固体物和盐分等。农业污水数量大、影响面广。污水中氮、磷等营养元素进入河流、湖泊、内海等水域，可引起富营养化;农药、病原体和其他有毒物质能污染饮用水源，危害人体健康;造成大范围的土壤污染，破坏生态系统平衡。
现如今农业污水处理通常采用过滤器对污水中的杂物进行过滤，需要经常维护过滤器，导致污水处理的成本高，增加了操作人员的工作量，在维护过滤器期间不能对污水进行处理，导致污水处理的效率降低，并且易造成设备堵塞，不能保证污水处理设备的正常工作。
实用新型内容
针对现有技术的不足，本实用新型提供了一种农业污水处理设备，解决了现如今农业污水处理通常采用过滤器对污水中的杂物进行过滤，需要经常维护过滤器，导致污水处理的成本高，增加了操作人员的工作量，在维护过滤器期间不能对污水进行处理，导致污水处理的效率降低，并且易造成设备堵塞，不能保证污水处理设备的正常工作的问题。
为实现以上目的，本实用新型通过以下技术方案予以实现：一种农业污水处理设备，包括底座，所述底座上设有过滤结构；
所述过滤结构，包括：安装箱、过滤箱、污水入口、转轴、电机、套筒、若干个第一过滤板、若干个第二过滤板以及收集部；
所述安装箱安装于底座上壁面，所述过滤箱固定于箱体内侧上壁面，所述污水入口安装于过滤箱上，且所述污水入口贯穿于安装箱上壁面，所述转轴插装于过滤箱以及安装箱上，所述电机驱动端连接于转轴一端，所述套筒套装于转轴上，若干个所述第一过滤板等距离安装于套筒侧壁面，若干个所述第一过滤板上开设有若干个第一通孔，若干个所述第二过滤板等距离安装于套筒侧壁面，且若干个所述第二过滤板与若干个所述第一过滤板交错安装，若干个所述第二过滤板上开设有若干个第二通孔，所述过滤箱侧壁面开设有矩形通孔，所述收集部安装于矩形通孔上。
优选的，所述收集部，包括：收集通道、承接板以及储杂箱；
所述收集通道插装于安装箱安装于矩形通孔上，所述承接板安装于收集通道上，所述储杂箱安装于收集通道另一端，所述储杂箱安装于底座上壁面。
优选的，所述过滤箱以及套筒均为网状结构，所述安装箱侧壁面设有排液口。
优选的，若干个所述第二通孔的尺寸大小略小于若干个所述第一通孔的尺寸大小。
优选的，所述储杂箱上开设有开门。
优选的，所述承接板为柔性结构。
有益效果
本实用新型提供了一种农业污水处理设备，具备以下有益效果:结构简单，使用方便，设备成本以及维修成本低，只需定期清理储杂箱，降低了操作人员的工作量，在清理期间也可对污水进行处理，提高了污水处理的效率，并且避免了设备发生堵塞，保证了污水处理设备的正常工作。
