申请日 20200422
公开（公告）日 20210129
IPC分类号 C02F9/04
摘要
本实用新型为一种基于芬顿反应的有机废水处理装置，包括安装箱，所述安装箱的顶部固定安装有台板，所述台板的上方设置有净化箱，所述净化箱的顶部固定安装有对称设置的两个杂质泵，所述杂质泵的出液口上固定安装有排水管，且两个排水管的一端均延伸至净化箱内，所述净化箱上设置有拌和组件，所述净化箱的底部内壁上设置有絮凝剂，本实用新型的有机废水处理装置本体利用絮凝剂和废水进行充分的混合，可以使废水中形成沉淀物质，然后可以利用固液分离器对废水中的固液进行分离，同时固体物质可以进行破碎，破碎后产生的液体废水可以回流至固液分离器内进行二次处理，进而可以使得废水中的液体和固体进行充分的分离。
权利要求书

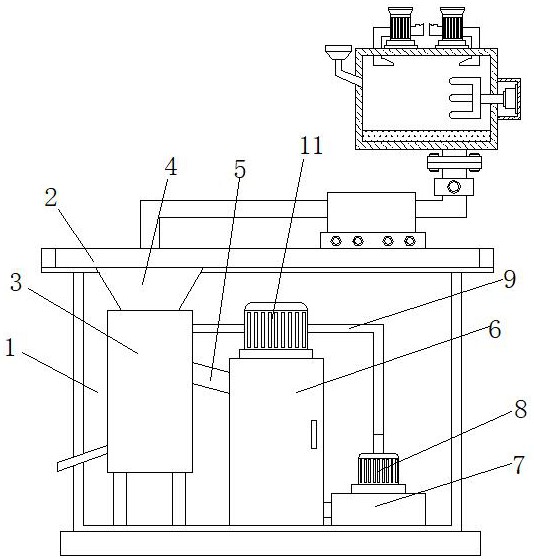

1.一种基于芬顿反应的有机废水处理装置，包括安装箱（1），其特征在于，所述安装箱（1）的顶部固定安装有台板（2），所述台板（2）的上方设置有净化箱（22），所述净化箱（22）的顶部固定安装有对称设置的两个杂质泵（23），所述杂质泵（23）的出液口上固定安装有排水管（24），且两个排水管（24）的一端均延伸至净化箱（22）内，所述净化箱（22）上设置有拌和组件，所述净化箱（22）的底部内壁上设置有絮凝剂（10），所述台板（2）上嵌装有进料管（4），所述净化箱（22）的底部固定安装有相连通的流水管（27），且流水管（27）上设置有阀门（28），所述流水管（27）的底部和进料管（4）相连通，所述安装箱（1）底部内壁上固定安装有固液分离器（3），所述固液分离器（3）上分别固定安装有排水管和排料管（5），所述进料管（4）的底端延伸至固液分离器（3）内，所述安装箱（1）的底部内壁固定安装有分离箱（6），所述排料管（5）的一端延伸至分离箱（6）内，所述安装箱（1）的底部内壁上固定安装有位于分离箱（6）一侧的回水箱（7），所述分离箱（6）的一侧底部内壁上固定安装有出水管（18），所述出水管（18）的一端延伸至回水箱（7）内并与回水箱（7）的一侧内壁密封固定连接，所述回水箱（7）的顶部内壁上固定安装有水泵（8），所述水泵（8）的吸水端延伸至回水箱（7）内，所述水泵（8）的出水端固定安装有输水管（9），所述输水管（9）的一端延伸至固液分离器（3）内。
2.根据权利要求1所述的一种基于芬顿反应的有机废水处理装置，其特征在于，所述分离箱（6）的内壁上固定安装有支撑板（12），所述支撑板（12）上对称开设有两个安装孔，且安装孔内固定安装有滤网，所述支撑板（12）的底部对称固定安装有两个下水管（16），所述下水管（16）与安装孔相连通，两个下水管（16）底端固定安装有同一个环形管（17），所述出水管（18）的顶端延伸至环形管（17）内并与环形管（17）的底部内壁固定连接。
3.根据权利要求1所述的一种基于芬顿反应的有机废水处理装置，其特征在于，所述分离箱（6）的顶部固定安装有驱动电机（11），所述驱动电机（11）的输出轴延伸至分离箱（6）内并固定安装有转动罩（13），所述转动罩（13）的底端与支撑板（12）的顶部密封转动连接，所述转动罩（13）的两侧均等间距固定安装有多个粉碎刀（20）。
4.根据权利要求3所述的一种基于芬顿反应的有机废水处理装置，其特征在于，所述转动罩（13）的两侧内壁上均开设有滑孔，所述转动罩（13）上滑动套设有压板（14），所述压板（14）上固定安装有安装杆，且安装杆分别贯穿两个滑孔并分别与两个滑孔滑动连接，所述压板（14）与分离箱（6）的内壁密封贴合，所述压板（14）上对称开设有两个移动孔（19），且移动孔（19）与粉碎刀（20）相适配。
5.根据权利要求1所述的一种基于芬顿反应的有机废水处理装置，其特征在于，所述分离箱（6）的底部内壁上固定安装有电动推杆（15），所述电动推杆（15）的输出轴延伸至转动罩（13）内并转动连接有拉杆（21），所述拉杆（21）和电动推杆（15）的输出均与支撑板（12）密封滑动连接。
6.根据权利要求1所述的一种基于芬顿反应的有机废水处理装置，其特征在于，所述拌和组件包括固定安装在净化箱（22）的一侧的旋转电机（25），所述旋转电机（25）的输出轴延伸至净化箱（22）内并固定安装有搅拌轴（26）。
7.根据权利要求1所述的一种基于芬顿反应的有机废水处理装置，其特征在于，所述净化箱（22）的一侧固定安装有投料管（29），且投料管（29）的一端延伸至净化箱（22）内。
说明书
一种基于芬顿反应的有机废水处理装置
技术领域
本实用新型涉及芬顿反应技术领域，尤其涉及一种基于芬顿反应的有机废水处理装置。
背景技术
芬顿反应是无机化学反应，过程是，过氧化氢(H2O2) 与二价铁离子Fe2+的混合溶液将很多已知的有机化合物如羧酸、醇、酯类氧化为无机态。反应具有去除难降解有机污染物的高能力，在印染废水、含油废水、含酚废水、焦化废水、含硝基苯废水、二苯胺废水等废水处理中有很广泛的应用；
目前的有机废水在经过芬顿反应之前，没有设置去除固体颗粒物质的过滤设备，而是直接的将废水排入到芬顿反应器，而过多的固体杂质严重的降低了有机废水的处理效率，所以我们提出一种基于芬顿反应的有机废水处理装置，用于解决上述所提出的问题。
实用新型内容
本实用新型的目的在于提供一种基于芬顿反应的有机废水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种基于芬顿反应的有机废水处理装置，包括安装箱，所述安装箱的顶部固定安装有台板，所述台板的上方设置有净化箱，所述净化箱的顶部固定安装有对称设置的两个杂质泵，所述杂质泵的出液口上固定安装有排水管，且两个排水管的一端均延伸至净化箱内，所述净化箱上设置有拌和组件，所述净化箱的底部内壁上设置有絮凝剂，所述台板上嵌装有进料管，所述净化箱的底部固定安装有相连通的流水管，且流水管上设置有阀门，所述流水管的底部和进料管相连通，所述安装箱底部内壁上固定安装有固液分离器，所述固液分离器上分别固定安装有排水管和排料管，所述进料管的底端延伸至固液分离器内，所述安装箱的底部内壁固定安装有分离箱，所述排料管的一端延伸至分离箱内，所述安装箱的底部内壁上固定安装有位于分离箱一侧的回水箱，所述分离箱的一侧底部内壁上固定安装有出水管，所述出水管的一端延伸至回水箱内并与回水箱的一侧内壁密封固定连接，所述回水箱的顶部内壁上固定安装有水泵，所述水泵的吸水端延伸至回水箱内，所述水泵的出水端固定安装有输水管，所述输水管的一端延伸至固液分离器内。
优选地，所述分离箱的内壁上固定安装有支撑板，所述支撑板上对称开设有两个安装孔，且安装孔内固定安装有滤网，所述支撑板的底部对称固定安装有两个下水管，所述下水管与安装孔相连通，两个下水管底端固定安装有同一个环形管，所述出水管的顶端延伸至环形管内并与环形管的底部内壁固定连接。
优选地，所述分离箱的顶部固定安装有驱动电机，所述驱动电机的输出轴延伸至分离箱内并固定安装有转动罩，所述转动罩的底端与支撑板的顶部密封转动连接，所述转动罩的两侧均等间距固定安装有多个粉碎刀。
优选地，所述转动罩的两侧内壁上均开设有滑孔，所述转动罩上滑动套设有压板，所述压板上固定安装有安装杆，且安装杆分别贯穿两个滑孔并分别与两个滑孔滑动连接，所述压板与分离箱的内壁密封贴合，所述压板上对称开设有两个移动孔，且移动孔与粉碎刀相适配。
优选地，所述分离箱的底部内壁上固定安装有电动推杆，所述电动推杆的输出轴延伸至转动罩内并转动连接有拉杆，所述拉杆和电动推杆的输出均与支撑板密封滑动连接。
优选地，所述拌和组件包括固定安装在净化箱的一侧的旋转电机，所述旋转电机的输出轴延伸至净化箱内并固定安装有搅拌轴，通过启动旋转电机可以带动搅拌轴进行转动，进而可以使废水和絮凝剂进行充分混合，絮凝剂可以吸附废水中的固体颗粒，进而可以形成沉淀。
优选地，所述净化箱的一侧固定安装有投料管，且投料管的一端延伸至净化箱内，利用投料管可以将絮凝剂投放到净化箱内。
与现有技术相比，本实用新型的有益效果是：
利用杂质泵可以将废水排放到净化箱内，而利用投料管将絮凝剂投放到净化箱内，此时启动旋转电机，旋转电机可以带动搅拌轴进行转动，且搅拌轴可以将废水和絮凝剂进行充分的混合，絮凝剂可以吸附废水中的固体颗粒，进而可以形成沉淀，此时再通过阀门打开流水管，可以将形成沉淀的废水流入到固液分离器内，废水经过固液分离器的处理可实现将废水中含有的固体沉淀经过排料管输送至分离箱内，同时可将废水中的液体水进行分离，以此可实现固液分离，并且液体废水经过排水管排出，在固体沉淀进入分离箱内时，这时可启动驱动电机带动转动罩进行转动，即可带动多个粉碎刀进行环形运动，实现对固体饭渣进行粉碎，此时可将饭渣内所含有的一定量的水分释放出来，在粉碎完成后，可关闭驱动电机，接着启动电动推杆拉动拉杆向下进行移动，以此便可带动压板向下进行移动，实现对粉碎后的固体杂质进行压滤，此时释放出的水便会经过两个下水管流动至环形管内，之后经过出水管可流动至回水箱内，接着可启动水泵可将流入回水箱内的油水抽送至固液分离器内，进行二次处理，以此使用时，可以对废水中固体杂质过滤充分。
本实用新型的有机废水处理装置本体操作简单，先利用絮凝剂和废水进行充分的混合，可以使废水中形成沉淀物质，然后可以利用固液分离器对废水中的固液进行分离，同时固体物质可以进行破碎，破碎后产生的液体废水可以回流至固液分离器内进行二次处理，进而可以使得废水中的液体和固体进行充分的分离，方便了后续对废水进行于芬顿反应处理。
