申请日 20200430
公开（公告）日 20210129
IPC分类号 C02F1/72; C02F1/32; C02F101/30
摘要
本实用新型公开了一种有机废水处理装置，包括：箱体，其内部形成处理通道和连接槽，箱体具有进水口和出水口，处理通道具有由进水口至出水口的流通路径，连接槽处于流通路径中并将所流通路径断开；光催化氧化处理板，其可拆卸插接于所述连接槽内，光催化氧化处理板内形成处理腔，在光催化氧化处理板插接于连接槽后，处理腔连通至处理通道中并使得流通路径连通。如此的处理方式，便于及时将光催化氧化处理板取出，对其进行更换和清理。
权利要求书
1.一种有机废水处理装置，其特征在于，包括：

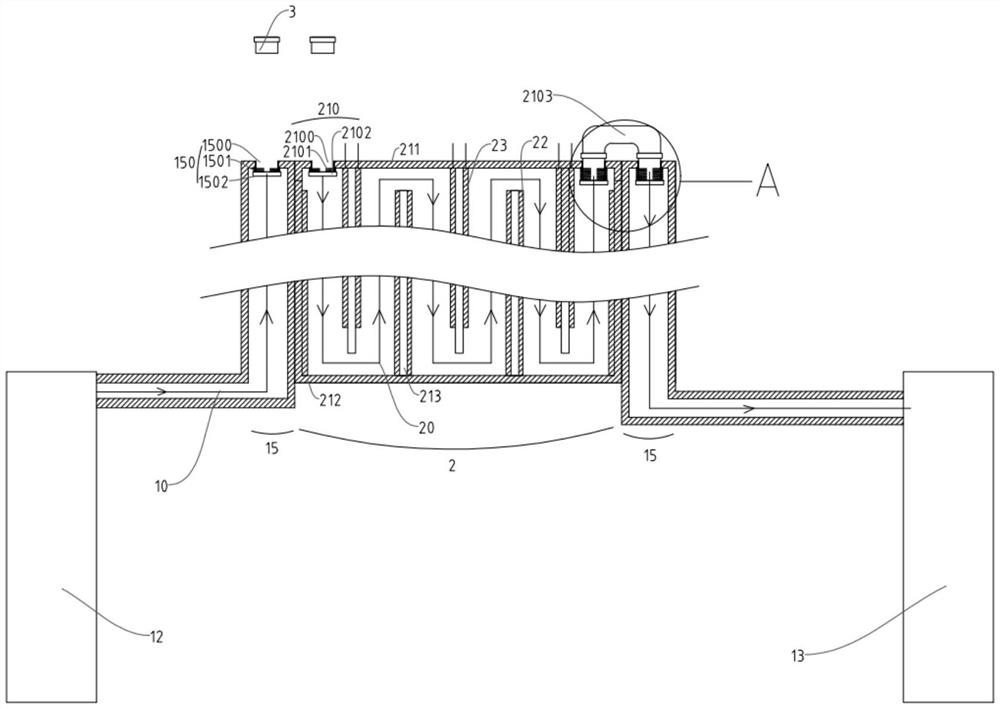

箱体，其内部形成处理通道和连接槽，所述箱体具有进水口和出水口，所述处理通道具有由所述进水口至所述出水口的流通路径，所述连接槽处于所述流通路径中并将所述流通路径断开；
光催化氧化处理板，其可拆卸插接于所述连接槽内，所述光催化氧化处理板内形成处理腔，在所述光催化氧化处理板插接于所述连接槽后，所述处理腔连通至所述处理通道中并使得所述流通路径连通。
2.根据权利要求1所述的有机废水处理装置，其特征在于，所述处理通道、所述连接槽和所述光催化氧化处理板均设置有多个、且数量相等，且每两个所述处理通道的所述流通路径均互不连通。
3.根据权利要求1所述的有机废水处理装置，其特征在于，所述箱体包括位于所述箱体外表的外壳和位于所述箱体内部的若干隔板，所述外壳和所述隔板内部中空以形成所述处理通道，每相邻两所述隔板之间形成所述连接槽。
4.根据权利要求3所述的有机废水处理装置，其特征在于，所述隔板具有第一连接部，所述第一连接部包括开向所述连接槽的第一连接口、第一弹簧、及通过所述第一弹簧弹性连接并抵压于所述第一连接口的第一密封件。
5.根据权利要求4所述的有机废水处理装置，其特征在于，所述光催化氧化处理板包括框体、及附着于所述框体内壁的处理层和灯带，所述框体内部中空形成处理腔，所述处理层为光催化氧化处理材料制成，所述灯带用于产生紫外光。
6.根据权利要求5所述的有机废水处理装置，其特征在于，所述处理层分布于所述框体内表面积最大的一面，且所述框体为可拆卸的板材拼接组装而成。
7.根据权利要求5或6所述的有机废水处理装置，其特征在于，所述框体具有第二连接部，所述第二连接部包括第二连接口、第二弹簧、通过所述第二弹簧弹性连接并抵压于所述第二连接口的第二密封件、及用于连通所述第一连接口和所述第二连接口的连通管；
所述隔板插接于所述连接槽后，所述连通管的两端分别可拆卸连接于所述第一连接口和所述第二连接口，并使得对应的所述处理通道与所述处理腔连通。
8.根据权利要求7所述的有机废水处理装置，其特征在于，还包括可拆卸连接于所述第一连接口或所述第二连接口的密封塞，所述密封塞密封所述第一连接口或所述第二连接口。
说明书
一种有机废水处理装置
技术领域
本实用新型属于化学反应装置领域，涉及一种有机废水处理装置。
背景技术
光催化氧化方法是处理有机废水的一种重要方法，具有氧化有机物彻底，可将有机物完全矿化为对环境没有污染的CO2、H2O及矿物酸，反应条件温和，对温度、pH值没有特殊的要求等优点，在有机废水处理领域有着极其广泛的应用前景。光催化氧化处理装置一般使用固定膜式，包括一具有进水管和出水管的箱体，箱体内布设多个石英玻璃管和隔板，石英玻璃管中设置紫外灯，隔板上固结催化剂，如此当废水流至箱体内时，即可进行催化降解。但其存在以下不足：石英玻璃内管置于箱体内，不利于清洗更换；紫外灯在长时间工作时，温度升高，容易使石英玻璃内管的外壁结垢，影响反应效率。
实用新型内容
为了解决上述问题，本实用新型提供了一种有机废水处理装置，其技术方案如下：
一种有机废水处理装置，包括：
箱体，其内部形成处理通道和连接槽，所述箱体具有进水口和出水口，所述处理通道具有由所述进水口至所述出水口的流通路径，所述连接槽处于所述流通路径中并将所述流通路径断开；
光催化氧化处理板，其可拆卸插接于所述连接槽内，所述光催化氧化处理板内形成处理腔，在所述光催化氧化处理板插接于所述连接槽后，所述处理腔连通至所述处理通道中并使得所述流通路径连通。
本实用新型提供的技术方案至少包括以下有益效果：
本实用新型提供的有机废水处理装置，通过箱体内形成处理通道，光催化氧化处理板插接至连接槽内时，处理通道的流通路径被连通，水流才能从进水口流至出口水口，才能在处理腔内经过处理，如此的处理方式，便于及时将光催化氧化处理板取出，对其进行更换和清理，从而提高处理效率。
本实用新型的其它优点、目标和特征将部分通过下面的说明体现，部分还将通过对本实用新型的研究和实践而为本领域的技术人员所理解。
在本实用新型中，除非另有明确的规定和限定，术语“设置”术语应做广义理解，能够是静连接或动连接，也可以是不可拆卸连接或可拆卸连接，也可以是搁置于其上或者具体的布置方位；“固定”及“安装”是静连接；“套接”可以是套在某部件的外部而不接触、套在某部件外部并与其螺纹连接、或套在某部件外可拆卸式连接；“螺纹连接”即是指通过螺纹咬合、旋转式连接；“转动连接”即是指通过滚珠、滚轮等连接，且两个连接件中之一或二者均可自转；“传动连接”即是指通过链条、传送带或连杆等方式的间接连接且同步动作的连接方式；“连通”是指“固定”或“连接”在一起且内部空间相通；“弹性连接”是指通过弹簧、弹片或其他可以产生形变的部件来实现连接；“电连接”即是指电子元件用导电介质连接起来；除非另有明确的限定，对于本领域的普通技术人员而言，能够根据具体情况理解上述术语在本实用新型中的具体含义。
发明人 （屈亮）
