申请日 20200507
公开（公告）日 20201204
IPC分类号 C02F9/04
摘要
本实用新型属于污水处理技术领域，且公开了一种线路板清洗废水净化回用系统，包括外壳和反应桶，所述反应桶位于外壳的一侧，且反应桶顶部安装有注水管，所述反应桶顶部靠近注水管的一侧位置处安装有加药管，所述外壳的一侧转动连接有挡板，且外壳的内部通过螺栓从左到右依次固定连接有石英砂过滤器、多介质过滤器、自清洗过滤器、超滤膜过滤器和反渗透过滤器，本实用新型通过注水管与输送污水的管道连接，随着水体液面升高，水体带动浮板上升，使浮板堵住注水管，使装置停止加水，随着水体减少，浮板下降，让装置可以自动进行加水，无需使用者人力定时添加污水，降低了污水添加难度，提高了污水添加效率。
权利要求书

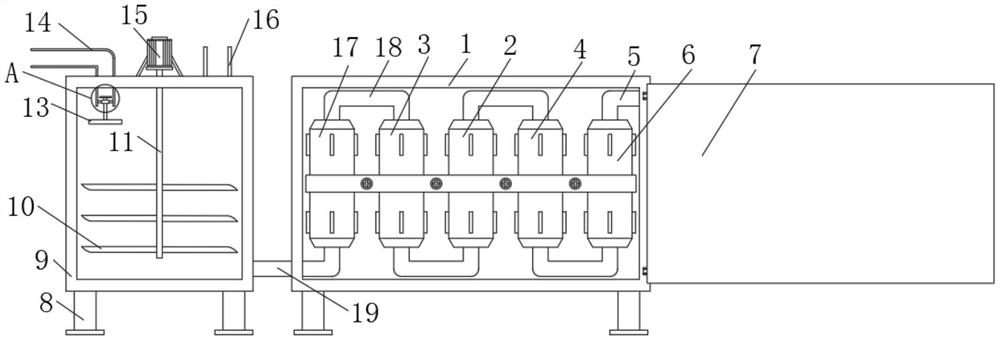

1.一种线路板清洗废水净化回用系统，其特征在于：包括外壳(1)和反应桶(9)，所述反应桶(9)位于外壳(1)的一侧，且反应桶(9)顶部安装有注水管(14)，所述反应桶(9)顶部靠近注水管(14)的一侧位置处安装有加药管(16)，所述外壳(1)的一侧转动连接有挡板(7)，且外壳(1)的内部通过螺栓从左到右依次固定连接有石英砂过滤器(17)、多介质过滤器(3)、自清洗过滤器(2)、超滤膜过滤器(4)和反渗透过滤器(6)，所述石英砂过滤器(17)顶部与多介质过滤器(3)顶部之间、多介质过滤器(3)底部与自清洗过滤器(2)底部之间、自清洗过滤器(2)顶部与超滤膜过滤器(4)顶部之间及超滤膜过滤器(4)底部与反渗透过滤器(6)底部之间均安装有连接管(18)，所述石英砂过滤器(17)底部安装有进水管(19)，所述进水管(19)相背于石英砂过滤器(17)的一端与反应桶(9)固定连接，所述反渗透过滤器(6)的顶部安装有排水管(5)，所述注水管(14)的内部安装有套环(24)，所述套环(24)的内部安装有连杆(12)，所述连杆(12)的顶部安装有限位板(23)，且连杆(12)的底部安装有浮板(13)。
2.根据权利要求1所述的一种线路板清洗废水净化回用系统，其特征在于：所述反应桶(9)顶部靠近注水管(14)和加药管(16)之间的一侧位置处通过螺栓固定连接有电机(15)，所述电机(15)的底部转动连接有转轴(11)，所述转轴(11)延伸至反应桶(9)内部一端的圆周面上安装有叶片(10)，所述反应桶(9)的一侧安装有开关(20)，所述电机(15)与开关(20)电性连接。
3.根据权利要求1所述的一种线路板清洗废水净化回用系统，其特征在于：所述反应桶(9)和外壳(1)的底部均安装有底脚(8)，所述底脚(8)的底部安装有脚垫。
4.根据权利要求2所述的一种线路板清洗废水净化回用系统，其特征在于：所述反应桶(9)一侧靠近开关(20)的下方位置处安装有观察窗(21)，所述观察窗(21)的外壁喷涂有刻度标识。
5.根据权利要求1所述的一种线路板清洗废水净化回用系统，其特征在于：所述挡板(7)的外壁一侧安装有把杆(22)，所述把杆(22)上套设有把套。
说明书
一种线路板清洗废水净化回用系统
技术领域
本实用新型属于污水处理技术领域，具体涉及一种线路板清洗废水净化回用系统。
背景技术
污水处理是为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
但是目前市场上的线路板清洗废水净化回用系统没有设置便于自动添加污水的结构，需要使用者人力定时添加污水，增加了污水添加难度，降低了污水添加效率，并且传统装置需要等待反应物缓慢反应，大大降低了反应物的反应效率，降低污水的处理效率。
实用新型内容
本实用新型的目的在于提供一种线路板清洗废水净化回用系统，以解决上述背景技术中提出的污水添加效率低和污水处理效率低的问题。
为实现上述目的，本实用新型提供如下技术方案：一种线路板清洗废水净化回用系统，包括外壳和反应桶，所述反应桶位于外壳的一侧，且反应桶顶部安装有注水管，所述反应桶顶部靠近注水管的一侧位置处安装有加药管，所述外壳的一侧转动连接有挡板，且外壳的内部通过螺栓从左到右依次固定连接有石英砂过滤器、多介质过滤器、自清洗过滤器、超滤膜过滤器和反渗透过滤器，所述石英砂过滤器顶部与多介质过滤器顶部之间、多介质过滤器底部与自清洗过滤器底部之间、自清洗过滤器顶部与超滤膜过滤器顶部之间及超滤膜过滤器底部与反渗透过滤器底部之间均安装有连接管，所述石英砂过滤器底部安装有进水管，所述进水管相背于石英砂过滤器的一端与反应桶固定连接，所述反渗透过滤器的顶部安装有排水管，所述注水管的内部安装有套环，所述套环的内部安装有连杆，所述连杆的顶部安装有限位板，且连杆的底部安装有浮板。
优选的，所述反应桶顶部靠近注水管和加药管之间的一侧位置处通过螺栓固定连接有电机，所述电机的底部转动连接有转轴，所述转轴延伸至反应桶内部一端的圆周面上安装有叶片，所述反应桶的一侧安装有开关，所述电机与开关电性连接。
优选的，所述反应桶和外壳的底部均安装有底脚，所述底脚的底部安装有脚垫。
优选的，所述反应桶一侧靠近开关的下方位置处安装有观察窗，所述观察窗的外壁喷涂有刻度标识。
优选的，所述挡板的外壁一侧安装有把杆，所述把杆上套设有把套。
与现有技术相比，本实用新型的有益效果是：
(1)本实用新型通过注水管与输送污水的管道连接，随着水体液面升高，水体带动浮板上升，使浮板堵住注水管，使装置停止加水，随着水体减少，浮板下降，让装置可以自动进行加水，无需使用者人力定时添加污水，降低了污水添加难度，提高了污水添加效率。
(2)本实用新型通过电机带动转轴转动，使转轴带动叶片转动，通过叶片将反应物和水体进行加水搅拌，从而提高水体和反应物反应效率，让使用者无需等待反应物缓慢反应，大大提高了反应物的反应效率，提高污水的处理效率。
发明人 （梁锦云）
