申请日 2020.02.27
公开（公告）日 2020.12.08
IPC分类号 C02F1/461; C01G3/10; C25D21/20; C25D7/06; C25D3/38
摘要
本实用新型提供一种水洗废水回收装置，包括水箱、收集槽，所述的水箱设在支撑架上，水箱的下方设有收集槽，所述的水箱顶端开口，在水箱内设有分隔板，所述分隔板将水箱分为左部分、右部分，所述的分隔板上设有用于线缆穿过的分隔孔，该分隔孔使得左部分、右部分相连通，所述的左部分、右部分内分别设有左中间水箱、右中间水箱，在收集槽内设有内隔板，所述的内隔板将收集槽分为循环水槽、电镀箱。本实用新型的有益效果是：通过设置的水箱、收集槽，可以根据实际情况，将废水进行循环使用还是电镀的处理，提高废水的利用率，使得水得到循环利用，也充分对线缆上残留的硫酸铜进行回收利用。
权利要求书
1.一种水洗废水回收装置，其特征在于：包括水箱、收集槽，所述的水箱设在支撑架上，水箱的下方设有收集槽，
所述的水箱顶端开口，在水箱内设有分隔板，所述分隔板将水箱分为左部分、右部分，所述的分隔板上设有用于线缆穿过的分隔孔，该分隔孔使得左部分、右部分相连通，在左部分、右部分的底壁上分别设有第一排水口、第二排水口，所述的左部分、右部分内分别设有左中间水箱、右中间水箱，所述的左中间水箱、右中间水箱结构相同，所述的左中间水箱的顶壁开口，且左中间水箱的左、右壁上分别左缺口、右缺口，在水箱的左、右上分别设有左穿孔、右穿孔，在左中间水箱、右中间水箱的上方设有左水龙头、右水龙头，在收集槽内设有内隔板，所述的内隔板将收集槽分为循环水槽、电镀箱，循环水槽、电镀箱的顶端均开口，所述的第一排水口通过第一连接管设在循环水槽内，所述的第二排水口通过第二连接管设在电镀箱内，在循环水槽的前侧壁上设有第一出口，第一水泵的出口与第一水管的一端相连，所述的第一水管的另一端设在左中间水箱的上方，所述的第一水泵的入口通过第二水管与第一出口相连，在第二水管上设有第一开关阀，在电镀箱的前侧壁上设有第二出口，第二水泵的出口与第三水管的一端相连，所述的第三水管的另一端设在右中间水箱的上方，所述的第二水泵的入口通过第四水管与第二出口相连，在第四水管上设有第二开关阀。
2.根据权利要求1所述的一种水洗废水回收装置，其特征在于：所述的左穿孔、左中间水箱的左缺口和右缺口、分隔孔、右中间水箱的左缺口和右缺口和右穿孔在同一水平线上。
3.根据权利要求1所述的一种水洗废水回收装置，其特征在于：所述的左穿孔、右穿孔分别设在水箱的左、右壁的中上端。
4.根据权利要求1所述的一种水洗废水回收装置，其特征在于：靠近水箱左壁内侧的线缆上套设有配重圈，靠近分隔板右侧的线缆上也套设有配重圈。
5.根据权利要求1所述的一种水洗废水回收装置，其特征在于：所述的左水龙头、右水龙头均固定在水箱的后壁上，且均与水源相连通。
6.根据权利要求1所述的一种水洗废水回收装置，其特征在于：所述的收集槽设在支撑架上的底板上。
7.根据权利要求1所述的一种水洗废水回收装置，其特征在于：所述的第一水泵、第二水泵设在底板上。
说明书
一种水洗废水回收装置
技术领域
本实用新型属于线材电镀处理设备技术领域，尤其是涉及一种水洗废水回收装置。
背景技术
线缆在制作的过程中，首先是使用电解质溶液把铜板电解，然后把电解后的铜离子镀到线上，使得线的外部包裹上铜层。在整个的过程中，线缆都是处在电解质溶液中，所以在线缆包裹上铜层后会在线缆的表层附着有一定的电解质溶液残夜，还有带有一定的杂质在线缆的表层。所以，一般都是要对线缆进行冲洗。
在用水对线缆进行清洗时，水得到循环利用，造成水资源的浪费；对于清洗水后留有的大量的硫酸铜得不到使用，造成浪费。
实用新型内容
本实用新型的目的是提供一种水洗废水回收装置，可循环利用水资源，可以充分回收利用残留下来的硫酸铜，提高废水回收利用率，尤其适合用于加工线材中。

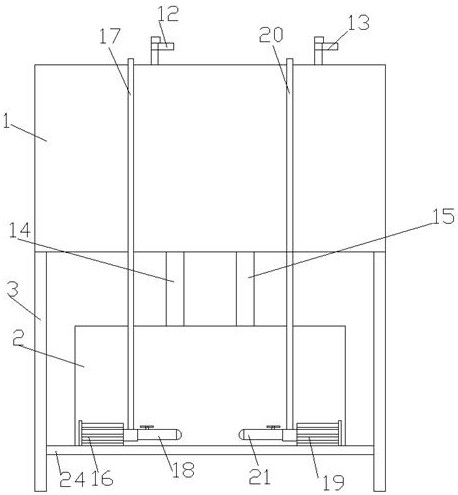

本实用新型的技术方案是：一种水洗废水回收装置，包括水箱、收集槽，所述的水箱设在支撑架上，水箱的下方设有收集槽，
所述的水箱顶端开口，在水箱内设有分隔板，所述分隔板将水箱分为左部分、右部分，所述的分隔板上设有用于线缆穿过的分隔孔，该分隔孔使得左部分、右部分相连通，在左部分、右部分的底壁上分别设有第一排水口、第二排水口，所述的左部分、右部分内分别设有左中间水箱、右中间水箱，所述的左中间水箱、右中间水箱结构相同，所述的左中间水箱的顶壁开口，且左中间水箱的左、右壁上分别左缺口、右缺口，在水箱的左、右上分别设有左穿孔、右穿孔，在左中间水箱、右中间水箱的上方设有左水龙头、右水龙头，
在收集槽内设有内隔板，所述的内隔板将收集槽分为循环水槽、电镀箱，循环水槽、电镀箱的顶端均开口，所述的第一排水口通过第一连接管设在循环水槽内，所述的第二排水口通过第二连接管设在电镀箱内，在循环水槽的前侧壁上设有第一出口，第一水泵的出口与第一水管的一端相连，所述的第一水管的另一端设在左中间水箱的上方，所述的第一水泵的入口通过第二水管与第一出口相连，在第二水管上设有第一开关阀，
在电镀箱的前侧壁上设有第二出口，第二水泵的出口与第三水管的一端相连，所述的第三水管的另一端设在右中间水箱的上方，所述的第二水泵的入口通过第四水管与第二出口相连，在第四水管上设有第二开关阀。
进一步，所述的左穿孔、左中间水箱的左缺口和右缺口、分隔孔、右中间水箱的左缺口和右缺口和右穿孔在同一水平线上。
进一步，所述的左穿孔、右穿孔分别设在水箱的左、右壁的中上端。
进一步，靠近水箱左壁内侧的线缆上套设有配重圈，靠近分隔板右侧的线缆上也套设有配重圈。
进一步，所述的左水龙头、右水龙头均固定在水箱的后壁上，且均与水源相连通。
进一步，所述的收集槽设在支撑架上的底板上。
进一步，所述的第一水泵、第二水泵设在底板上。
本实用新型具有的优点和积极效果是：由于采用上述技术方案，通过设置的水箱、收集槽，可以根据实际情况，将废水进行循环使用还是电镀的处理，提高废水的利用率，使得水得到循环利用，也充分对线缆上残留的硫酸铜进行回收利用。
发明人 （嵇连坤）
