申请日 2020.03.10
公开（公告）日 2020.12.04
IPC分类号 C02F9/04
摘要
本实用新型涉及一种可移动式含煤废水处理一体机，包括机体，所述机体内部依次设置快速搅拌混合区、絮凝反应区、活塞反应区和沉降区，以上所述各区之间通过隔板间隔，所述搅拌混合区的一侧设有进水口，内部设置有第一搅拌机，底部设有连通管通向絮凝反应区，絮凝反应区内部设有导流筒，所述导流筒为一下端为扩口的圆形筒体，导流筒内部设置有第二搅拌机，所述絮凝反应区与活塞反应区底部连通，所述活塞反应区与所述沉降区的上部连通，所述沉降区上部设有斜板沉降区，下部设有刮泥耙架，底部设有两个污泥出口。本实用新型的可移动式含煤废水处理一体机，工艺简单，结构紧凑，可进行移动，满足不同地点的小规模废水的处理。
权利要求书
1.一种可移动式含煤废水处理一体机，包括机体，其特征在于所述机体内部依次设置快速搅拌混合区、絮凝反应区、活塞反应区和沉降区，以上所述各区之间通过隔板间隔，所述搅拌混合区的一侧设有进水口，内部设置有第一搅拌机，底部设有连通管通向絮凝反应区，絮凝反应区内部设有导流筒，所述导流筒为一下端为扩口的圆形筒体，导流筒内部设置有第二搅拌机，所述絮凝反应区与活塞反应区底部连通，所述活塞反应区与所述沉降区的上部连通，所述沉降区上部设有斜板沉降区，下部设有刮泥耙架，底部设有两个污泥出口，一个出口连通至絮凝反应区，另一个出口连通至污泥处理系统，沉降区的一侧设有废水出口。
2.根据权利要求1所述的可移动式含煤废水处理一体机，其特征在于所述斜板沉降区为蜂窝状斜管组成。
3.根据权利要求1所述的可移动式含煤废水处理一体机，其特征在于所述刮泥耙架包括两个大耙和两个小耙，所述两个大耙和两个小耙组成十字形，与池底平行设置，往复式刮泥。
说明书
一种可移动式含煤废水处理一体机
技术领域
本实用新型涉及含煤废水处理机械技术领域，具体涉及一种可移动式含煤废水处理一体机。
背景技术
含煤废水主要由煤场雨水与喷淋水，以及输送栈桥(皮带)、转运站、煤仓间、磨(碎)煤间等场地的冲洗水,含煤废水呈中性，含有的主要污染物为悬浮物，其次是COD、色度等，部分地区的含煤废水还含有少量重金属。
目前的主要处理技术是自然沉降、物理过滤、絮凝沉淀等，以及稍微复杂一些的如电絮凝技术等，自然沉降技术简单，但需建设很大的沉降水池，占地面积大，且只能去除少部分较大的煤粉颗粒，大部分的细小粉尘颗粒很难去除。物理过滤易堵塞过滤装置，影响长周期稳定运行。电絮凝技术存在电极损耗，需定期维护更换，易出现积垢堵塞等故障，传统的絮凝沉淀技术存在工艺流程长，加药种类多且系统复杂，操作运行不稳定，不容易移动，实际运行效果不理想等问题。
发明内容
针对上述情况，本实用新型的目的是提供一种可移动式含煤废水处理一体机，工艺简单，结构紧凑，可进行移动，满足不同地点的小规模废水的处理。

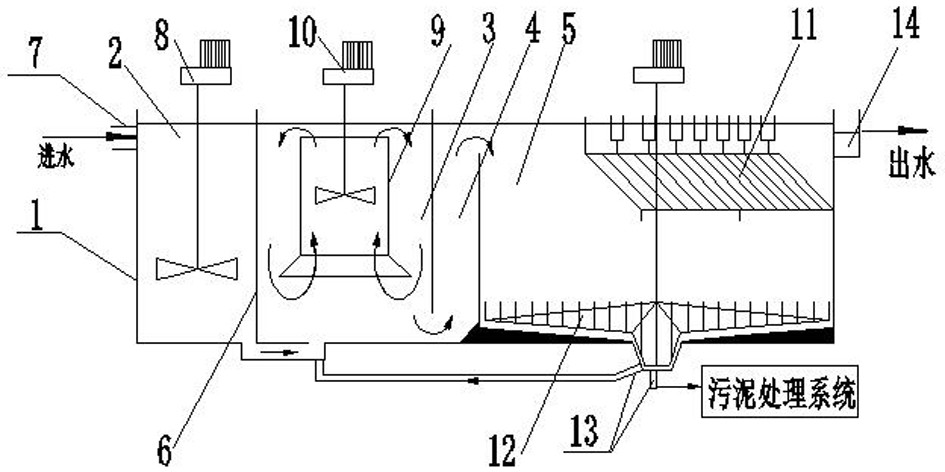

本实用新型的一种可移动式含煤废水处理一体机，包括机体，所述机体内部依次设置快速搅拌混合区、絮凝反应区、活塞反应区和沉降区，以上所述各区之间通过隔板间隔，所述搅拌混合区的一侧设有进水口，内部设置有第一搅拌机，底部设有连通管通向絮凝反应区，絮凝反应区内部设有导流筒，所述导流筒为一下端为扩口的圆形筒体，导流筒内部设置有第二搅拌机，所述絮凝反应区与活塞反应区底部连通，所述活塞反应区与所述沉降区的上部连通，所述沉降区上部设有斜板沉降区，下部设有刮泥耙架，底部设有两个污泥出口，一个出口连通至絮凝反应区，另一个出口连通至污泥处理系统，沉降区的一侧设有废水出口。
优选的，所述斜板沉降区为蜂窝状斜管组成，用于捕捉没有沉淀而随澄清水上来的微小固体颗粒，进一步去除固体颗粒，通过斜管产生的均匀的流速有效防止固体再悬浮。
优选的，所述刮泥耙架包括两个大耙和两个小耙，所述两个大耙和两个小耙组成十字形，与池底平行设置，往复式刮泥。
本实用新型的可移动式含煤废水处理一体机，原废水通过快速搅拌混合区的入口进入快速搅拌混合区，同时加入混凝剂，在第一搅拌机的作用下，混凝剂与废水中的固体颗粒及胶体颗粒充分接触，产生团聚。
通过快速搅拌混合区混凝后的废水进入絮凝反应区，同时加入絮凝剂及磁混凝剂，另外还有来自沉淀池的回流沉淀固体，絮凝剂与原水中的固体颗粒及回流固体颗粒在第二搅拌机的作用下，通过导流筒在絮凝反应区轴向流动，充分接触进行絮凝反应，回流的固体颗粒加速絮凝过程，确保产生较高密度的均匀的絮团，磁混凝剂可进一步增加絮团的密度，提高固体的可沉降性，同时具有一定的吸附作用。
沉降过程通过活塞反应区形成的狭窄的空间产生向上的流动，在这个过程中，絮凝反应继续进行。
废水通过活塞反应区进入沉降区，絮凝良好的高密度固体絮团快速沉降到沉降区的底部，澄清水与沉降的固体分离，并向上流动进入斜板沉降区，沉降污泥在刮泥耙架的作用下，进一步浓缩，底部污泥的一部分循环回流到絮凝区，剩余部分排出到污泥处理系统，最后处理的水通过沉降区排出。
本实用新型的可移动式含煤废水处理一体机，采用一体化、移动式设计，工艺简单，结构紧凑，可装在卡车底盘上进行移动，满足不同地点的小规模废水的处理。
发明人 （魏绍青;魏小兵;刘文伟;郭帅;武宇鹏;武权;乔斌杰;张婉琪;）
