申请日 20200319
公开（公告）日 20201208
IPC分类号 C02F1/52; B02C4/08; B02C4/30
摘要
本实用新型公开了一种生活废水处理用明矾破碎及撒料一体化设备，其结构包括滤板、隔板、电控箱、进水管、设备主体、加药箱、碎料输送器、检视盖，本实用新型将明矾往设备主体上设有内嵌式碎料输送器表面投料口放入进料斗，电机轴通电后产生动力，导接轴承座啮合搅拌盘表面凹槽，则明矾被安装体内腔搅拌盘破碎，搅拌盘由成双碎料轴盘设计成用于破碎明矾的结构盘，导接电机轴的传动力，使其具有碎料功能，破碎后的明矾在重力下落入下料口，能够直接撒入设备主体内腔中，省去了人力投料的步骤，大大提高了设备废水处理效果。
权利要求书

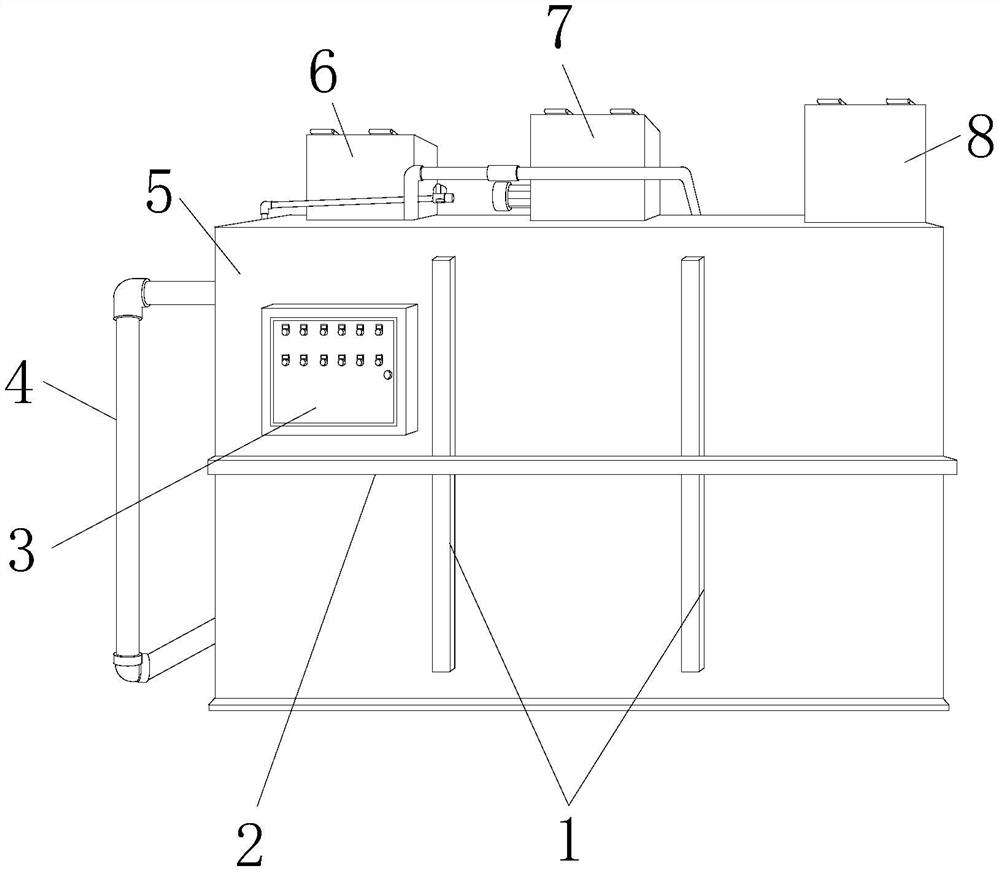

1.一种生活废水处理用明矾破碎及撒料一体化设备，其结构包括滤板(1)、隔板(2)、电控箱(3)、进水管(4)、设备主体(5)、加药箱(6)、碎料输送器(7)、检视盖(8)，其特征在于：
所述设备主体(5)上设有排设式进水管(4)，所述加药箱(6)配设在设备主体(5)示图左上凹槽处，所述设备主体(5)上设有位于示图右腔表面凹槽上的检视盖(8)，所述设备主体(5)上设有围设式隔板(2)，所述隔板(2)安装线相对应滤板(1)，所述设备主体(5)上设有内嵌式碎料输送器(7)。
2.根据权利要求1所述的一种生活废水处理用明矾破碎及撒料一体化设备，其特征在于：所述碎料输送器(7)包括电机轴(A)、搅拌盘(B)、投料口(C)、进料斗(D)、安装体(E)、下料口(F)、轴承座(G)，所述电机轴(A)啮合相导接轴承座(G)，所述轴承座(G)相旋接搅拌盘(B)中点轴，所述搅拌盘(B)配设在进料斗(D)下腔处，所述进料斗(D)位于安装体(E)上腔处，且下腔一体构成下料口(F)，所述下料口(F)相连通设备主体(5)内腔，所述投料口(C)设在进料斗(D)顶部凹槽上，所述安装体(E)固定焊接在设备主体(5)中部凹槽上。
3.根据权利要求1所述的一种生活废水处理用明矾破碎及撒料一体化设备，其特征在于：所述滤板(1)靠左腔外壁位置对应设有电控箱(3)。
4.根据权利要求1所述的一种生活废水处理用明矾破碎及撒料一体化设备，其特征在于：所述电控箱(3)装配在贴合设备主体(5)外壁的位置上。
5.根据权利要求1所述的一种生活废水处理用明矾破碎及撒料一体化设备，其特征在于：所述隔板(2)垂设在对应加药箱(6)与检视盖(8)靠中部内槽处。
6.根据权利要求1所述的一种生活废水处理用明矾破碎及撒料一体化设备，其特征在于：所述设备主体(5)上设有内嵌式滤板(1)。
说明书
一种生活废水处理用明矾破碎及撒料一体化设备
技术领域
本实用新型是一种生活废水处理用明矾破碎及撒料一体化设备，属于生活废水处理技术领域。
背景技术
生活废水指的是居民日常生活中排泄的洗涤水。废水大部分都是未经过处理直接排入了河流。废水中污染物成分极其复杂多样，任何一种处理方法都难以达到完全净化的目的。
利用明矾对设备内的生活废水进行处理，由于明矾颗粒体积较大，需要进行破碎才能投入使用，大多采用人工方式撒入设备内，人工操作方式降低了工作效率且安全性较差。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种生活废水处理用明矾破碎及撒料一体化设备，以解决利用明矾对设备内的生活废水进行处理，由于明矾颗粒体积较大，需要进行破碎才能投入使用，大多采用人工方式撒入设备内，人工操作方式降低了工作效率且安全性较差的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种生活废水处理用明矾破碎及撒料一体化设备，其结构包括滤板、隔板、电控箱、进水管、设备主体、加药箱、碎料输送器、检视盖，所述设备主体上设有排设式进水管，所述加药箱配设在设备主体示图左上凹槽处，所述设备主体上设有位于示图右腔表面凹槽上的检视盖，所述设备主体上设有围设式隔板，所述隔板安装线相对应滤板，所述设备主体上设有内嵌式碎料输送器。
进一步地，所述碎料输送器包括电机轴、搅拌盘、投料口、进料斗、安装体、下料口、轴承座，所述电机轴啮合相导接轴承座，所述轴承座相旋接搅拌盘中点轴，所述搅拌盘配设在进料斗下腔处，所述进料斗位于安装体上腔处，且下腔一体构成下料口，所述下料口相连通设备主体内腔，所述投料口设在进料斗顶部凹槽上，所述安装体固定焊接在设备主体中部凹槽上。
进一步地，所述滤板靠左腔外壁位置对应设有电控箱。
进一步地，所述电控箱装配在贴合设备主体外壁的位置上。
进一步地，所述隔板垂设在对应加药箱与检视盖靠中部内槽处。
进一步地，所述设备主体上设有内嵌式滤板。
进一步地，所述搅拌盘下方出口对应下料口。
进一步地，所述电机轴配设在安装体示图左侧壁上。
有益效果
本实用新型一种生活废水处理用明矾破碎及撒料一体化设备，将明矾往设备主体上设有内嵌式碎料输送器表面投料口放入进料斗，电机轴通电后产生动力，导接轴承座啮合搅拌盘表面凹槽，则明矾被安装体内腔搅拌盘破碎，搅拌盘由成双碎料轴盘设计成用于破碎明矾的结构盘，导接电机轴的传动力，使其具有碎料功能，破碎后的明矾在重力下落入下料口，能够直接撒入设备主体内腔中，省去了人力投料的步骤，大大提高了设备废水处理效果。
发明人 （骆玉蓉）
