申请日 20200430
公开（公告）日 20201127
IPC分类号 A01K1/01; A01K31/04
摘要

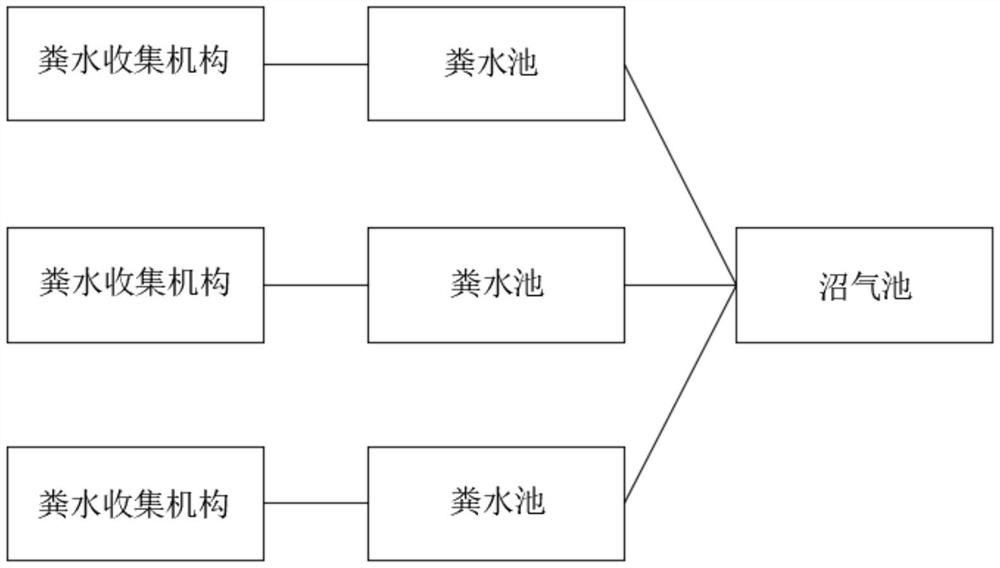

本实用新型公开了一种畜牧养殖业废污排放综合处理系统，属于养殖废污处理技术领域。一种畜牧养殖业废污排放综合处理系统，包括：若干粪水收集机构，还包括：用于储存粪水收集机构收集的粪水的粪水池，所述的粪水池连接沼气池，所述的粪水收集机构用于将牲畜排出的废污推送至粪水池，所述的粪水池和粪水收集机构分置于养殖室的一端且养殖室地面轻微倾斜，养殖室地面设置粪水池的一端为低端，本实用可对养殖室内的动物废污进行充分收集，且在清理过程中无需人工参与，节省了人力。
权利要求书
1.一种畜牧养殖业废污排放综合处理系统，包括：若干粪水收集机构(10)，其特征在于，还包括：用于储存粪水收集机构(10)收集的粪水的粪水池(20)，所述的粪水池(20)连接沼气池，所述的粪水收集机构(10)用于将牲畜排出的废污推送至粪水池(20)，所述的粪水池(20)和粪水收集机构(10)分置于养殖室的一端且养殖室地面轻微倾斜，养殖室地面设置粪水池(20)的一端为低端；
所述的粪水收集机构(10)包括喂食机构(110)、设置于喂食机构(110)两端的推送机构(120)、设置于推送机构(120)上且与推送机构(120)活动连接的粪水清理机构(130)，所述的喂食机构(110)与粪水清理机构(130)平行且喂食机构(110)垂直推送机构(120)；
所述的喂食机构(110)包括喂食槽(111)，喂食槽(111)紧贴墙面，喂食槽(111)背离墙面的一侧底部开设有若干喷水头(112)，喷水头(112)沿喂食槽(111)长度方向均匀间隔排列；
所述的推送机构(120)包括设置于喂食槽(111)两端的引导板(121)，引导板(121)垂直喂食槽(111)且引导板(121)长度等于养殖室长度，两引导板(121)相对的一侧开设有引导槽(122)，引导槽(122)引导方向平行引导板(121)长度方向，引导槽(122)内活动连接有可绕自身轴线转动的第一丝杆(123)，第一丝杆(123)轴向平行引导槽(122)引导方向，所述的第一丝杆(123)外部套设有与引导槽(122)匹配的第一滑块(127)，所述的第一滑块(127)可沿引导槽(122)导向方向滑动，两第一滑块(127)相对设置，所述的第一丝杆(123)临近喂食槽(111)的一端延伸至墙壁内，两第一丝杆(123)延伸至墙壁内的一端同轴套设有带轮(124)，两带轮(124)之间设置有传动带(125)，两带轮(124)通过传动带(125)实现连接传动，一第一丝杆(123)设置带轮(124)的一端同轴设置有第一电机(126)；
所述的粪水清理机构(130)包括开设于两第一滑块(127)相对侧的导向槽(131)，导向槽(131)引导方向垂直地面，导向槽(131)底端设置有竖直布置的第二电机(132)，第二电机(132)同轴设置有竖直向上延伸的第二丝杆(133)，第二丝杆(133)顶端与第一滑块(127)活动连接且第二丝杆(133)可绕自身轴线转动，第二丝杆(133)外部套设有与导向槽(131)匹配的第二滑块(134)，两第二滑块(134)之间设置有用于刮除粪便的刮板(135)、用于推移尿液和废水的棉板擦(136)，所述的刮板(135)和棉板擦(136)竖直设置，刮板(135)紧贴棉板擦(136)，所述的棉板擦(136)面朝喂食槽(111)。
2.根据权利要求1所述的一种畜牧养殖业废污排放综合处理系统，其特征在于：临近粪水池(20)一侧养殖室墙壁底部开设有导通槽(210)，导通槽(210)连通养殖室和粪水池(20)。
说明书
一种畜牧养殖业废污排放综合处理系统
技术领域
本实用属于养殖废污处理技术领域，尤其涉及一种畜牧养殖业废污排放综合处理系统。
背景技术
随着人们生活水平的提高，人们对肉制品的需求越来越大，这推动了养殖业的发展，在养殖过程中，牲畜会排出大量的粪便和尿液，这些废污需要尽快清理，不然牲畜生活环境恶劣，滋生细菌，容易得病，现实中通过人工进行清理，比较费时费力，且当养殖室较多时，更为麻烦。
实用新型内容
1.要解决的技术问题
针对现有技术中存在的养殖室人工清理费时费力的问题，本实用新型的目的在于提供一种畜牧养殖业废污排放综合处理系统解决养殖室人工清理费时费力的问题。
2.技术方案
为解决上述问题，本实用新型采用如下的技术方案。
一种畜牧养殖业废污排放综合处理系统，包括：若干粪水收集机构，还包括：用于储存粪水收集机构收集的粪水的粪水池，所述的粪水池连接沼气池，所述的粪水收集机构用于将牲畜排出的废污推送至粪水池，所述的粪水池和粪水收集机构分置于养殖室的一端且养殖室地面轻微倾斜，养殖室地面设置粪水池的一端为低端；
所述的粪水收集机构包括喂食机构、设置于喂食机构两端的推送机构、设置于推送机构上且与推送机构活动连接的粪水清理机构，所述的喂食机构与粪水清理机构平行且喂食机构垂直推送机构；
所述的喂食机构包括喂食槽，喂食槽紧贴墙面，喂食槽背离墙面的一侧底部开设有若干喷水头，喷水头沿喂食槽长度方向均匀间隔排列；
所述的推送机构包括设置于喂食槽两端的引导板，引导板垂直喂食槽且引导板长度等于养殖室长度，两引导板相对的一侧开设有引导槽，引导槽引导方向平行引导板长度方向，引导槽内活动连接有可绕自身轴线转动的第一丝杆，第一丝杆轴向平行引导槽引导方向，所述的第一丝杆外部套设有与引导槽匹配的第一滑块，所述的第一滑块可沿引导槽导向方向滑动，两第一滑块相对设置，所述的第一丝杆临近喂食槽的一端延伸至墙壁内，两第一丝杆延伸至墙壁内的一端同轴套设有带轮，两带轮之间设置有传动带，两带轮通过传动带实现连接传动，一第一丝杆设置带轮的一端同轴设置有第一电机；
所述的粪水清理机构包括开设于两第一滑块相对侧的导向槽，导向槽引导方向垂直地面，导向槽底端设置有竖直布置的第二电机，第二电机同轴设置有竖直向上延伸的第二丝杆，第二丝杆顶端与第一滑块活动连接且第二丝杆可绕自身轴线转动，第二丝杆外部套设有与导向槽匹配的第二滑块，两第二滑块之间设置有用于刮除粪便的刮板、用于推移尿液和废水的棉板擦，所述的刮板和棉板擦竖直设置，刮板紧贴棉板擦，所述的棉板擦面朝喂食槽。
优选地，临近粪水池一侧养殖室墙壁底部开设有导通槽，导通槽连通养殖室和粪水池。
3.有益效果：
1.本实用新型闲置时，棉板擦紧贴喂食槽，且刮板和棉板擦位于喷水头上方，清理时通过喷水头向粪水池方向喷水，液态水将部分粪便和尿液带入粪水池，随后启动第二电机，第二电机带动第二丝杆转动，第二丝杆带动第二滑块向下滑动，第二滑块带动刮板和棉板擦抵触地面，通过推送机构带动刮板和棉板擦向着粪水池方向运动，清除顽固污渍，可在刮板和棉板擦到达养殖室尽头后将刮板和棉板擦抬升返回，然后重新刮除，提高清理效果。
2.本实用新型第一电机启动并带动第一丝杆转动，第一丝杆通过带轮、传动带带动另一第一丝杆同步转动，第一丝杆转动的同时带动第一滑块沿引导槽导向方向滑动，便于往复运动，便于提高清理效果，本实用无需人工清理，节省了人力。
发明人 （付薇;马宁;马培杰;）
