申请日 20200430
公开（公告）日 20201127
IPC分类号 C02F1/44; B01D61/00; C02F103/30
摘要
本实用新型提供了一种用于处理印染废水的疏松纳滤膜分离装置，包括固定箱、旋转箱和电机，所述旋转箱置于固定箱内，旋转箱与电机的输出轴相连，旋转箱侧壁上设有透水孔；所述固定箱外设有出水管，出水管与纳滤箱相连，纳滤箱内设有一级纳滤膜和二级纳滤膜，所述一级纳滤膜和二级纳滤膜之间设有敲打装置，所述敲打装置包括固定在纳滤箱上的电动推杆，电动推杆的端部铰接有敲打杆，敲打杆的下端设有敲打球。本实用新型首先利用旋转箱将废水中的杂质离心除去，然后利用纳滤膜将染料和无机盐进行分离，为了防止染料沉积在纳滤膜上，同时设定敲打装置，对纳滤膜进行敲打，将沉积染料敲落，实现染料和无机盐的快速高效分离。
权利要求书

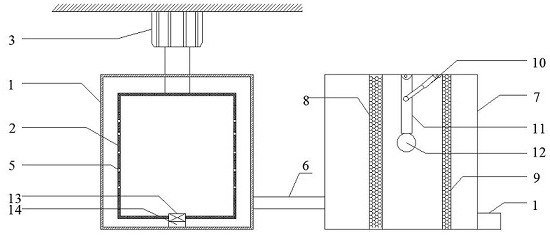

1.一种用于处理印染废水的疏松纳滤膜分离装置，其特征在于：包括固定箱（1）、旋转箱（2）和电机（3），所述旋转箱（2）置于固定箱（1）内，旋转箱（2）与电机（3）的输出轴相连，旋转箱（2）侧壁上设有透水孔（5）；所述固定箱（1）外设有出水管（6），出水管（6）与纳滤箱（7）相连，纳滤箱（7）内设有一级纳滤膜（8）和二级纳滤膜（9），所述一级纳滤膜（8）和二级纳滤膜（9）之间设有敲打装置，所述敲打装置包括固定在纳滤箱（7）上的电动推杆（10），电动推杆（10）的端部铰接有敲打杆（11），敲打杆（11）的下端设有敲打球（12）。
2.根据权利要求1所述的用于处理印染废水的疏松纳滤膜分离装置，其特征在于：所述敲打杆（11）的上端铰接在纳滤箱（7）内壁上，所述电动推杆（10）的固定座铰接在纳滤箱（7）内壁上。
3.根据权利要求1所述的用于处理印染废水的疏松纳滤膜分离装置，其特征在于：所述敲打球（12）为硅胶球。
4.根据权利要求1所述的用于处理印染废水的疏松纳滤膜分离装置，其特征在于：所述旋转箱（2）的底部设有电磁阀（13），固定箱（1）底部设有出料筒（14），出料筒（14）置于电磁阀（13）下端。
5.根据权利要求1所述的用于处理印染废水的疏松纳滤膜分离装置，其特征在于：所述一级纳滤膜（8）夹持在两个弹性网（15）之间，纳滤箱（7）内壁上设有隔板（16），隔板（16）上设有弹簧（17），弹簧（17）的端部与弹性网（15）相连，一级纳滤膜（8）的上端和下端与纳滤箱（7）的内壁间隙设置。
说明书
用于处理印染废水的疏松纳滤膜分离装置
技术领域
本实用新型涉及废水处理领域，具体涉及一种用于处理印染废水的疏松纳滤膜分离装置。
背景技术
目前，印染行业被认为是污染最严重的行业之一，其过程排放的废水对生态系统和公众健康产生不利影响。无论是染料合成还是染色过程，都会产生大量的染料废水。一般来说，染料废水中含有大量无机盐(主要为NaCl)。这些无机盐主要来自于染料合成过程中的酸碱中和反应或将其用作添加剂，以提高染色过程中染料的吸收率。随着大众对环境可持续发展理念的深入理解，这些染料废水可被视为一种潜在资源而加以利用。其中，染料废水中的高浓度染料可被进一步提取并回用于纺织品的染色，从而减少了染色费用；而高浓度的NaCl可以作为正渗透、逆电渗析或双极膜电渗析等膜分离过程的盐分来源。但是，生物降解、吸附、絮疑/混凝和高级氧化等传统方法主要通过形态转换或者破坏染料结构的方式将染料脱除，无法实现对染料废水的资源化处理。
疏松纳滤膜(截留分子量为500-1000 Da)在染料和无机盐的分离方面引起了越来越多的关注。由于这些纳滤膜的表面结构较为疏松，孔径较大，可以有效地让NaCl透过，但却能高效截留染料。因此，疏松纳波、膜在染料和NaCl分离领域具有较大的应用价值。Lin等(Journal of Membrane Science , 2015 , 477 , 183-193) 报道了截留分子量为860 Da的商用疏松纳滤膜可以有效地截留直接红染料，截留率高达99.6%以上，而对NaCl的透过率为96.7%。然而，在疏松纳滤膜应用过程中，大量的染料沉积在膜表面并形成滤饼，导致滤饼促进浓差极化效应显著，使得膜阻力提高，膜通量大幅度下降，膜堆运行能耗急剧增加。同时，纳滤过程必须结合渗滤工艺对染料进行脱盐处理，需消耗大量的水，且含盐量偏低的纳滤透过液难以被资源化利用。
实用新型内容
本实用新型提出了一种用于处理印染废水的疏松纳滤膜分离装置，解决了现有纳滤膜使用过程中出现的染料沉积的问题。
实现本实用新型的技术方案是：
一种用于处理印染废水的疏松纳滤膜分离装置，包括固定箱、旋转箱和电机，所述旋转箱置于固定箱内，旋转箱与电机的输出轴相连，旋转箱侧壁上设有透水孔；所述固定箱外设有出水管，出水管与纳滤箱相连，纳滤箱内设有一级纳滤膜和二级纳滤膜，所述一级纳滤膜和二级纳滤膜之间设有敲打装置，所述敲打装置包括固定在纳滤箱上的电动推杆，电动推杆的端部铰接有敲打杆，敲打杆的下端设有敲打球。
所述敲打杆的上端铰接在纳滤箱内壁上，所述电动推杆的固定座铰接在纳滤箱内壁上。
所述敲打球为硅胶球。
所述旋转箱的底部设有电磁阀，固定箱底部设有出料筒，出料筒置于电磁阀下端。
所述一级纳滤膜夹持在两个弹性网之间，纳滤箱内壁上设有隔板，隔板上上设有弹簧，弹簧的端部与弹性网相连，一级纳滤膜的上端和下端与纳滤箱的内壁间隙设置。
本实用新型的有益效果是：本实用新型首先利用旋转箱将废水中的杂质离心除去，然后利用纳滤膜将染料和无机盐进行分离，为了防止染料沉积在纳滤膜上，同时设定敲打装置，对纳滤膜进行敲打，将沉积染料敲落，实现染料和无机盐的快速高效分离。
发明人 （彭东来;张亚涛;王战中;钱恒玉;王景;李瑞;冯孝权;张治红;朱军勇;）
