申请日 20200316
公开（公告）日 20201110
IPC分类号 C02F9/10; C02F103/20
摘要
本实用新型公开了一种养虾废水的浓缩装置，涉及水产养殖领域，针对现有的养虾废水内含有盐分，达不到排放标准且易造成资源浪费的问题，现提出如下方案，其包括箱体，所述箱体的内部设置有蒸汽室、降温室以及离心室，且降温室位于蒸汽室和离心室之间，所述蒸汽室的顶端设置有排气口，且所述蒸汽室远离降温室的一侧设置有进液口，所述蒸汽室与降温室之间相互连通，所述离心室的底端内壁转动安装有下罐体。本实用新型结构新颖，且该装置能够有效的对养虾废水进行浓缩析盐处理，使得养虾废水达到排放标标准，降低环境污染，避免资源浪费，同时能够对离心罐内壁进行有效清洁，提高养虾废水的析盐处理效率，适宜推广。
权利要求书

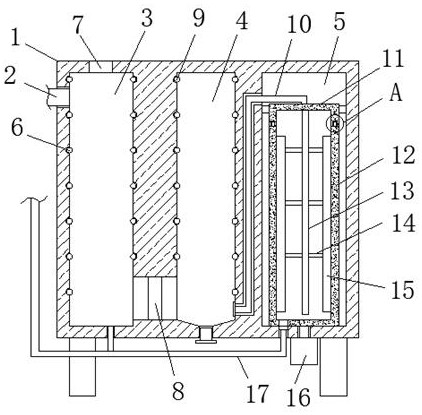

1.一种养虾废水的浓缩装置，包括箱体（1），其特征在于，所述箱体（1）的内部设置有蒸汽室（3）、降温室（4）以及离心室（5），且降温室（4）位于蒸汽室（3）和离心室（5）之间，所述蒸汽室（3）的顶端设置有排气口（7），且所述蒸汽室（3）远离降温室（4）的一侧设置有进液口（2），所述蒸汽室（3）与降温室（4）之间相互连通，所述离心室（5）的底端内壁转动安装有下罐体（12），且所述离心室（5）的底端固定安装有驱动电机（16），且驱动电机（16）的输出轴延伸至离心室（5）的内部与下罐体（12）的底端固定连接，所述离心室（5）的内壁上段固定安装有上罐体（11），上罐体（11）的顶端与降温室（4）之间连接有导管（10），且所述上罐体（11）与下罐体（12）之间转动连接，所述上罐体（11）的底端中间位置固定连接有竖杆（13），且所述竖杆（13）的圆周侧壁沿其高度方向等间距连接有横杆（14），所述横杆（14）的端部固定连接有安装板（15）。
2.根据权利要求1所述的一种养虾废水的浓缩装置，其特征在于，所述下罐体（12）的顶端固定连接有呈环形阵列分布的限位块（19），所述上罐体（11）的底端设置有呈环形的限位槽（18），且限位槽（18）与限位块（19）匹配。
3.根据权利要求1所述的一种养虾废水的浓缩装置，其特征在于，所述安装板（15）远离横杆（14）的一侧安装有弹簧组（20），且所述弹簧组（20）的端部安装有刮板（21）。
4.根据权利要求1所述的一种养虾废水的浓缩装置，其特征在于，所述蒸汽室（3）与降温室（4）的连通位置处设置有疏水膜（8）。
5.根据权利要求1所述的一种养虾废水的浓缩装置，其特征在于，所述离心室（5）的底端安装有回流管（17），且回流管（17）的端部与进液口（2）连通。
6.根据权利要求1所述的一种养虾废水的浓缩装置，其特征在于，所述降温室（4）的内壁均匀安装有冷凝管（9），且所述降温室（4）的底端设置有出料口，且出料口处安装有挡板。
7.根据权利要求1所述的一种养虾废水的浓缩装置，其特征在于，所述蒸汽室（3）的内壁均匀安装有加热管（6），且所述蒸汽室（3）的底端设置有出液口，出液口处安装有出液管，出液管与回流管（17）连通。
说明书
一种养虾废水的浓缩装置
技术领域
本实用新型涉及水产养殖领域，尤其涉及一种养虾废水的浓缩装置。
背景技术
水产养殖是人为控制下繁殖、培育和收获水生动植物的生产活动。一般包括在人工饲养管理下从苗种养成水产品的全过程。广义上也可包括水产资源增殖。
在进行养虾的过程中，虾池内的粪便以及饲料悬浮物会导致养虾废水内含有盐分，所以在进行虾池换水时，需要对养虾废水进行处理，否则无法达到排放标准，造成一定的环境污染，并且会造成资源浪费，因此，为了解决此类问题，我们提出了一种养虾废水的浓缩装置。
实用新型内容
本实用新型提出的一种养虾废水的浓缩装置，解决了现有的养虾废水内含有盐分，达不到排放标准且易造成资源浪费的问题。
为了实现上述目的，本实用新型采用了如下技术方案：
一种养虾废水的浓缩装置，包括箱体，所述箱体的内部设置有蒸汽室、降温室以及离心室，且降温室位于蒸汽室和离心室之间，所述蒸汽室的顶端设置有排气口，且所述蒸汽室远离降温室的一侧设置有进液口，所述蒸汽室与降温室之间相互连通，所述离心室的底端内壁转动安装有下罐体，且所述离心室的底端固定安装有驱动电机，且驱动电机的输出轴延伸至离心室的内部与下罐体的底端固定连接，所述离心室的内壁上段固定安装有上罐体，上罐体的顶端与降温室之间连接有导管，且所述上罐体与下罐体之间转动连接，所述上罐体的底端中间位置固定连接有竖杆，且所述竖杆的圆周侧壁沿其高度方向等间距连接有横杆，所述横杆的端部固定连接有安装板。
优选的，所述下罐体的顶端固定连接有呈环形阵列分布的限位块，所述上罐体的底端设置有呈环形的限位槽，且限位槽与限位块匹配，通过限位块与限位槽的设置，使得下罐体与上罐体相对转动时，能够保持相对稳定，防止下罐体移位。
优选的，所述安装板远离横杆的一侧安装有弹簧组，且所述弹簧组的端部安装有刮板，通过弹簧组的设置，能够使得弹簧组可以推动刮板紧贴在罐体的内壁，从而使得刮板对罐体内壁的清洁效果更佳。
优选的，所述蒸汽室与降温室的连通位置处设置有疏水膜，疏水膜能够筛分含盐废水和不含盐废水。
优选的，所述离心室的底端安装有回流管，且回流管的端部与进液口连通，回流管能够将离心处理后的废水再次导入到箱体内部进行重复加热浓缩、降温冷却结晶以及离心脱水处理，从而使得养虾废水析盐更加充分。
优选的，所述降温室的内壁均匀安装有冷凝管，且所述降温室的底端设置有出料口，且出料口处安装有挡板，将降温室内部的废水导入到离心室之后，打开出料口处的挡板，将降温室内部结晶盐取出即可。
优选的，所述蒸汽室的内壁均匀安装有加热管，且所述蒸汽室的底端设置有出液口，出液口处安装有出液管，出液管与回流管连通。
本实用新型的有益效果为：
1、通过设置蒸汽室、冷却室、离心室，使得养虾废水依次进入到这几个处理室内部，能够使得养虾废水能够依次进行加热浓缩、降温结晶以及离心脱水处理，从而使得养虾废水内部的盐分析出，使得养虾废水达到排放标准，降低环境污染，并且能够对养虾废水内部的盐分进行集中处理，避免造成资源浪费。
2、通过在离心室的上罐体底端设置刮料装置，使得离心罐的内壁能够得到有效的清洁处理，避免离心罐内壁粘附结晶体，使得养虾废水的析盐处理更加充分。
综上所述，该装置能够有效的对养虾废水进行浓缩析盐处理，使得养虾废水达到排放标标准，降低环境污染，避免资源浪费，同时能够对离心罐内壁进行有效清洁，提高养虾废水的析盐处理效率，适宜推广。
发明人 （代菊红;曾显华;彭慈光;）
