申请日 20200729
公开（公告）日 20201103
IPC分类号 B28D1/22; B28D7/02; B28D7/00; B28D7/04; B01D36/02
摘要
本发明公开了一种用于釉面砖和仿古砖生产用废水处理装置，包括工作台，所述工作台的正面下方连接有支撑杆，且支撑杆的正面下方安装有稳定机构，所述工作台的内部设置有固定台，且固定台的左端表面安装有切割装置，所述切割装置的正面上方设置有冷却装置，本发明中，在收集机构的作用下，当该装置内部的切割装置对固定台上的釉面砖和仿古砖进行切割时，则可以将冷却装置打开进行喷水冷却，当冷却时，则使得水流将切割的砖体粉末一起带走，从而经过导水槽到达导水管，在导水管的内部设置有收集盒，通过收集盒可以将过滤的粉末进行收集，从而实现粉末与水分离，将粉末拉出进行统一处理，保证了对废水和粉末的处理。
权利要求书

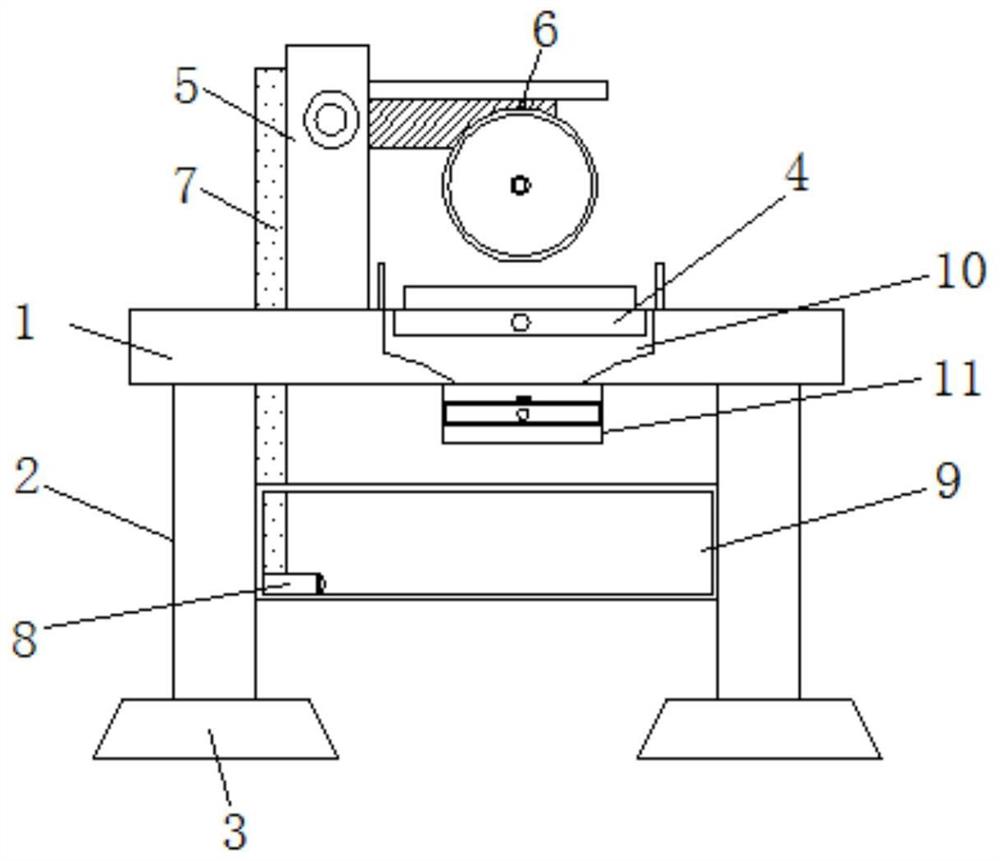

1.一种用于釉面砖和仿古砖生产用废水处理装置，包括工作台(1)，其特征在于：所述工作台(1)的正面下方连接有支撑杆(2)，且支撑杆(2)的正面下方安装有稳定机构(3)，所述工作台(1)的内部设置有固定台(4)，且固定台(4)的左端表面安装有切割装置(5)，所述切割装置(5)的正面上方设置有冷却装置(6)，且冷却装置(6)的左端表面连接有连接管(7)，所述连接管(7)的正面下方安装有水泵(8)，且水泵(8)的外侧设置有水箱(9)，所述工作台(1)的内部开设有导水槽(10)，且导水槽(10)的正面下方安装有导水管(11)，所述导水管(11)的内部连接有收集机构(12)，且收集机构(12)的内部设置有过滤更换机构(13)，所述过滤更换机构(13)内部包括有过滤层(1301)，且过滤层(1301)的外部连接有对位块(1302)，所述对位块(1302)的外侧设置有对位槽(1303)，且对位块(1302)的内部螺纹连接有第一螺栓(1304)，所述第一螺栓(1304)的外侧设置有方形槽(1305)。
2.根据权利要求1所述的一种用于釉面砖和仿古砖生产用废水处理装置，其特征在于：所述过滤层(1301)通过对位块(1302)与对位槽(1303)构成活动结构，且对位块(1302)关于过滤层(1301)的中轴线相对称。
3.根据权利要求1所述的一种用于釉面砖和仿古砖生产用废水处理装置，其特征在于：所述第一螺栓(1304)的横轴线与方形槽(1305)的横轴线相重合，且第一螺栓(1304)关于过滤层(1301)的中轴线相对称。
4.根据权利要求1所述的一种用于釉面砖和仿古砖生产用废水处理装置，其特征在于：所述收集机构(12)内部包括有收集盒(1201)，且收集盒(1201)的外侧连接有滑块(1202)，所述滑块(1202)的外部设置有滑槽(1203)，所述收集盒(1201)的外侧安装有挡板(1204)，且挡板(1204)的外部连接有握把(1205)，所述挡板(1204)的正面上方安装有卡块(1206)，且卡块(1206)的外侧设置有卡槽(1207)，所述卡块(1206)的内部螺纹连接有手拧螺栓(1208)。
5.根据权利要求4所述的一种用于釉面砖和仿古砖生产用废水处理装置，其特征在于：所述收集盒(1201)通过滑块(1202)、滑槽(1203)与导水管(11)构成滑动结构，且收集盒(1201)的中轴线与挡板(1204)的中轴线相重合。
6.根据权利要求4所述的一种用于釉面砖和仿古砖生产用废水处理装置，其特征在于：所述挡板(1204)通过卡块(1206)与卡槽(1207)构成活动结构，且卡块(1206)通过手拧螺栓(1208)与卡槽(1207)构成固定机构。
7.根据权利要求1所述的一种用于釉面砖和仿古砖生产用废水处理装置，其特征在于：所述稳定机构(3)内部包括有底盘(301)，且底盘(301)的正面上方连接有螺纹杆(302)，所述螺纹杆(302)的外侧螺纹连接有第一螺母(303)，且第一螺母(303)的正面下方连接有第二螺母(304)。
8.根据权利要求7所述的一种用于釉面砖和仿古砖生产用废水处理装置，其特征在于：所述螺纹杆(302)的中轴线与底盘(301)的中轴线相重合，且螺纹杆(302)通过第一螺母(303)、第二螺母(304)与支撑杆(2)构成固定结构。
说明书
一种用于釉面砖和仿古砖生产用废水处理装置
技术领域
本发明属于釉面砖和仿古砖生产技术领域，具体涉及一种用于釉面砖和仿古砖生产用废水处理装置。
背景技术
在釉面砖和仿古砖生产加工时，则需要将其进行定型、切割，其中切割是必不可少的一环，在切割生产加工时，则会产生大量的废水，对此我们需要对废水进行处理。
现有的釉面砖和仿古砖在生产加工时，切割都是采用切割机进行切割，在切割时需要水进行冷却，则产生的废水则直接一次性消耗，这样使得水消耗增大，废水无法做出良好的处理，对此我们设计出一种用于釉面砖和仿古砖生产用废水处理装置。
发明内容
为解决现有的釉面砖和仿古砖在生产加工时，切割都是采用切割机进行切割，在切割时需要水进行冷却，则产生的废水则直接一次性消耗，这样使得水消耗增大，废水无法做出良好的处理的问题。本发明提供了一种用于釉面砖和仿古砖生产用废水处理装置，具有循环利用、整体过滤、稳定效果良好的特点。
为实现上述目的，本发明提供如下技术方案：一种用于釉面砖和仿古砖生产用废水处理装置，包括工作台，所述工作台的正面下方连接有支撑杆，且支撑杆的正面下方安装有稳定机构，所述工作台的内部设置有固定台，且固定台的左端表面安装有切割装置，所述切割装置的正面上方设置有冷却装置，且冷却装置的左端表面连接有连接管，所述连接管的正面下方安装有水泵，且水泵的外侧设置有水箱，所述工作台的内部开设有导水槽，且导水槽的正面下方安装有导水管，所述导水管的内部连接有收集机构，且收集机构的内部设置有过滤更换机构，所述过滤更换机构内部包括有过滤层，且过滤层的外部连接有对位块，所述对位块的外侧设置有对位槽，且对位块的内部螺纹连接有第一螺栓，所述第一螺栓的外侧设置有方形槽。
优选的，所述过滤层通过对位块与对位槽构成活动结构，且对位块关于过滤层的中轴线相对称。
优选的，所述第一螺栓的横轴线与方形槽的横轴线相重合，且第一螺栓关于过滤层的中轴线相对称。
优选的，所述收集机构内部包括有收集盒，且收集盒的外侧连接有滑块，所述滑块的外部设置有滑槽，所述收集盒的外侧安装有挡板，且挡板的外部连接有握把，所述挡板的正面上方安装有卡块，且卡块的外侧设置有卡槽，所述卡块的内部螺纹连接有手拧螺栓。
优选的，所述收集盒通过滑块、滑槽与导水管构成滑动结构，且收集盒的中轴线与挡板的中轴线相重合。
优选的，所述挡板通过卡块与卡槽构成活动结构，且卡块通过手拧螺栓与卡槽构成固定机构。
优选的，所述稳定机构内部包括有底盘，且底盘的正面上方连接有螺纹杆，所述螺纹杆的外侧螺纹连接有第一螺母，且第一螺母的正面下方连接有第二螺母。
优选的，所述螺纹杆的中轴线与底盘的中轴线相重合，且螺纹杆通过第一螺母、第二螺母与支撑杆构成固定结构。
与现有技术相比，本发明的有益效果是：
1、本发明中，在稳定机构的作用下，当需要将该装置与地面进行安放时，则可以将四只支撑杆进行调节平衡，则可以将第一螺母、第二螺母拧至远离支撑杆，则可以将螺纹杆转动，从而使得相接的底盘的位置移动，则可以调整四只底盘的位置进行调节平衡，当调节完毕后，再将第一螺母、第二螺母拧回原位，使得调节的位置有效固定，从而保证了该装置的稳定性。
2、本发明中，在收集机构的作用下，当该装置内部的切割装置对固定台上的釉面砖和仿古砖进行切割时，则可以将冷却装置打开进行喷水冷却，当冷却时，则使得水流将切割的砖体粉末一起带走，从而经过导水槽到达导水管，在导水管的内部设置有收集盒，通过收集盒可以将过滤的粉末进行收集，从而实现粉末与水分离，将粉末拉出进行统一处理，保证了对废水和粉末的处理。
3、本发明中，在过滤更换机构的作用下，在收集盒的底部镶嵌有过滤层，过滤层采用活性炭层、HEPA高效过滤网组成，从而将废水中的粉末与水之间进行有效的分离，当经过过滤的水通过过滤层流入水箱内部进行循环利用，从而有效的节约水资源，降低生产生产成本。
发明人 （冼伟昌）
