申请日 20200115
公开（公告）日 20201103
IPC分类号 C02F9/04
摘要
本实用新型公开了一种环保废水处理装置，包括处理箱，所述处理箱的内部嵌入有第一过滤网，所述处理箱的外表面套设固定连接有第一支撑板，所述第一支撑板的上表面且位于处理箱两侧的位置固定连接有第二支撑板，所述第二支撑板的上表面固定连接有第三支撑板。本实用新型中，将废水和添加剂加入处理箱中，电机转动带动半齿轮进行转动，半齿轮转动通过齿条带动滑动杆左右移动，带动毛刷在第一过滤网上表面左右移动，从而将过滤网上的杂质通过第一通孔扫向两个收集箱中，从而避免第一过滤网堵塞，造成过滤效率降低，同时竖杆移动带动处理箱中的废水运动，从而使得添加剂与废水充分接触和加速过滤。
权利要求书

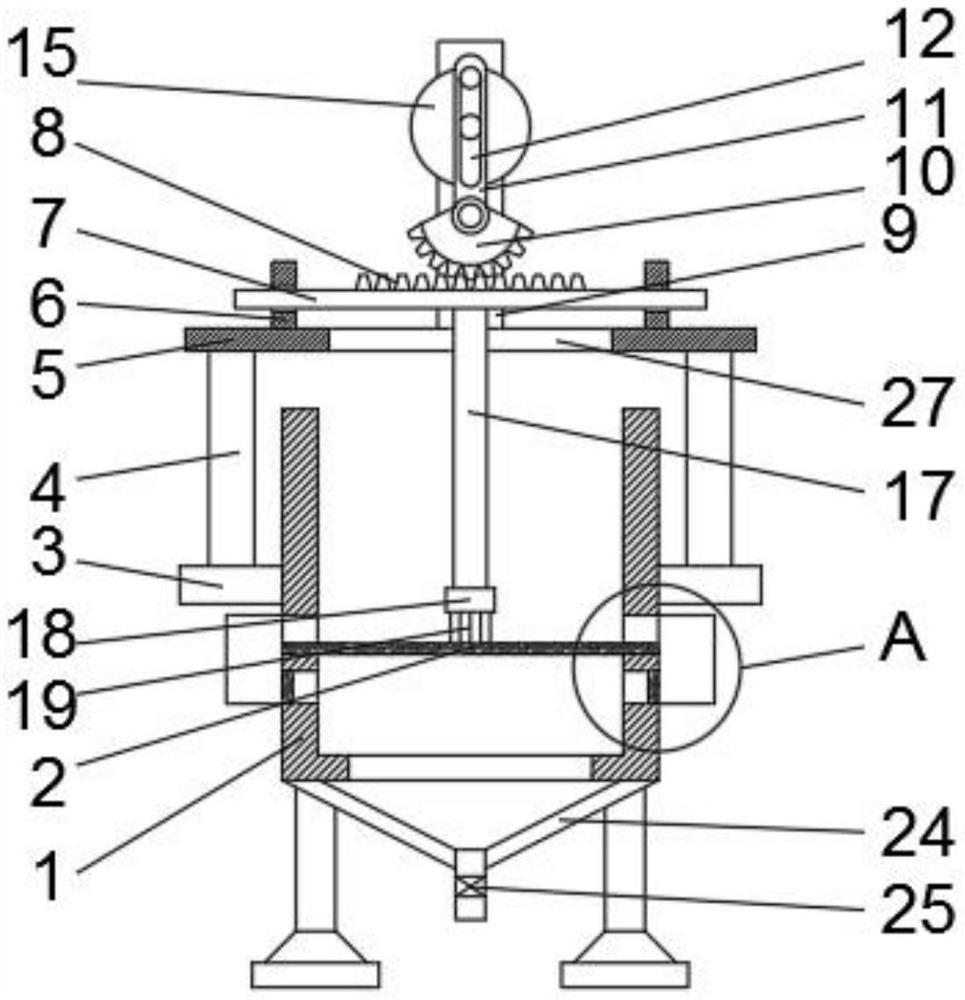

1.一种环保废水处理装置，包括处理箱(1)，其特征在于：所述处理箱(1)的内部嵌入有第一过滤网(2)，所述处理箱(1)的外表面套设固定连接有第一支撑板(3)，所述第一支撑板(3)的上表面且位于处理箱(1)两侧的位置固定连接有第二支撑板(4)，所述第二支撑板(4)的上表面固定连接有第三支撑板(5)，所述第三支撑板(5)的上表面两侧均固定安装有导向块(6)，两个所述导向块(6)之间贯穿连接有滑动杆(7)，所述滑动杆(7)的上表面固定连接有齿条(8)，所述第三支撑板(5)的上表面固定安装有安装板(9)，所述安装板(9)外表面靠近滑动杆(7)的一侧转动连接有半齿轮(10)，所述半齿轮(10)的上表面固定连接有连杆(11)，所述连杆(11)的外表面开设有滑槽(12)，所述安装板(9)远离半齿轮(10)的一侧固定连接有横板(13)，所述横板(13)的上表面固定安装有电机(14)，所述电机(14)的输出轴的一端贯穿安装板(9)并固定连接有圆盘(15)，所述圆盘(15)的外表面固定连接有滑杆(16)，所述滑杆(16)位于滑槽(12)内，所述滑动杆(7)的下表面固定连接有竖杆(17)，所述竖杆(17)的另一端贯穿第三支撑板(5)并固定连接有横杆(18)，所述处理箱(1)内部两侧且位于第一过滤网(2)上下方的位置均开设有第一通孔(20)和第二通孔(21)，所述第二通孔(21)内嵌入有第二过滤网(22)，所述处理箱(1)的外表面两侧固定安装有收集箱(23)，所述第一通孔(20)和第二通孔(21)均与收集箱(23)相连通。
2.根据权利要求1所述的一种环保废水处理装置，其特征在于：所述横杆(18)的下表面固定连接有毛刷(19)，所述毛刷(19)与第一过滤网(2)相贴合。
3.根据权利要求1所述的一种环保废水处理装置，其特征在于：所述处理箱(1)的底部固定连接有漏斗(24)，所述漏斗(24)的出水口设有控制阀(25)。
4.根据权利要求1所述的一种环保废水处理装置，其特征在于：所述第一支撑板(3)的下表面且位于处理箱(1)两侧的位置均固定安装有支撑架(26)。
5.根据权利要求1所述的一种环保废水处理装置，其特征在于：所述第三支撑板(5)的外表面开设有开口(27)，所述竖杆(17)位于开口(27)内。
6.根据权利要求1所述的一种环保废水处理装置，其特征在于：所述第二过滤网(22)的滤孔直径小于第一过滤网(2)的滤孔直径。
说明书
一种环保废水处理装置
技术领域
本实用新型涉及废水处理装置技术领域，尤其涉及一种环保废水处理装置。
背景技术
废水是指居民活动过程中排出的水及径流雨水的总称。它包括生活污水、工业废水和初雨径流入排水管渠等其它无用水，一般指经过一定技术处理后不能再循环利用或者一级污染后制纯处理难度达不到一定标准的水；
现有的环保废水处理装置需要使用过滤板将颗粒物进行过滤，现有的过滤板在过滤一段时间之后过滤板上的过滤杂质就会堆起来，导致管道流通不畅，处理效率降低，因此需要经常清理，且在处理过程中往往需要加入添加剂，现有的污水处理装置在添加剂使用过程中不能充分的接触，导致处理不全。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种环保废水处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：一种环保废水处理装置，包括处理箱，所述处理箱的内部嵌入有第一过滤网，所述处理箱的外表面套设固定连接有第一支撑板，所述第一支撑板的上表面且位于处理箱两侧的位置固定连接有第二支撑板，所述第二支撑板的上表面固定连接有第三支撑板，所述第三支撑板的上表面两侧均固定安装有导向块，两个所述导向块之间贯穿连接有滑动杆，所述滑动杆的上表面固定连接有齿条，所述第三支撑板的上表面固定安装有安装板，所述安装板外表面靠近滑动杆的一侧转动连接有半齿轮，所述半齿轮的上表面固定连接有连杆，所述连杆的外表面开设有滑槽，所述安装板远离半齿轮的一侧固定连接有横板，所述横板的上表面固定安装有电机，所述电机的输出轴的一端贯穿安装板并固定连接有圆盘，所述圆盘的外表面固定连接有滑杆，所述滑杆位于滑槽内，所述滑动杆的下表面固定连接有竖杆，所述竖杆的另一端贯穿第三支撑板并固定连接有横杆，所述处理箱内部两侧且位于第一过滤网上下方的位置均开设有第一通孔和第二通孔，所述第二通孔内嵌入有第二过滤网，所述处理箱的外表面两侧固定安装有收集箱，所述第一通孔和第二通孔均与收集箱相连通。
作为上述技术方案的进一步描述：
所述横杆的下表面固定连接有毛刷，所述毛刷与第一过滤网相贴合。
作为上述技术方案的进一步描述：
所述处理箱的底部固定连接有漏斗，所述漏斗的出水口设有控制阀。
作为上述技术方案的进一步描述：
所述第一支撑板的下表面且位于处理箱两侧的位置均固定安装有支撑架。
作为上述技术方案的进一步描述：
所述第三支撑板的外表面开设有开口，所述竖杆位于开口内。
作为上述技术方案的进一步描述：
所述第二过滤网的滤孔直径小于第一过滤网的滤孔直径。
本实用新型具有如下有益效果：
1、该环保废水处理装置，通过设置电机、圆盘、滑杆、连杆、半齿轮、齿条、滑动杆、竖杆、横杆、毛刷、第一过滤网和收集箱，将废水和添加剂加入处理箱中，启动电机，电机转动带动圆盘转动，圆盘转动带动滑杆转动，滑杆转动带动连杆进行摆动，连杆摆动带动半齿轮进行转动，半齿轮转动通过齿条带动滑动杆左右移动，滑动杆左右移动带动竖杆移动，竖杆移动带动横杆下的毛刷在第一过滤网上表面左右移动，从而将过滤网上的杂质通过第一通孔扫向两个收集箱中，从而避免第一过滤网堵塞，造成过滤效率降低，同时竖杆移动带动处理箱中的废水运动，从而使得添加剂与废水充分接触和加速过滤。
2、该环保废水处理装置，通过设置的第二过滤网和控制阀，第二过滤网可以将被毛刷摩擦更细小的杂质进行过滤，得到更加干净的水资源，控制阀可以控制过滤后的水资源的流动速度，从而达到完全收集的效果。
发明人 （杨淑义）
