申请日 20200319
公开（公告）日 20201222
IPC分类号 B01D36/02; B01D29/03; B01D29/64; B01D33/03; B01D33/46
摘要
本实用新型公开了废水过滤设备，包括机体，所述机体的顶部外壁开设有卡槽；所述机体的一侧外壁通过螺栓固定有电动伸缩柱，电动伸缩柱的顶部外壁通过螺栓固定有支撑柱，支撑柱的圆周外壁通过螺栓固定有连接板，连接板的四周外壁通过螺栓固定有盖板，盖板与卡槽相匹配，支撑柱的一端通过螺栓固定有第一过滤板，所述机体的两侧外壁分别通过螺栓固定有支撑座，两个支撑座的顶部外壁均通过螺栓固定有废渣箱，所述机体的两侧内壁均开设有凹槽。本实用新型通过设置有盖板和电动伸缩柱等结构，启动电动伸缩柱，带动支撑柱上下浮动，使得盖板对卡槽进行闭合，便于清理第一过滤板，方便安装和拆卸，节省时间提高工作效率。
权利要求书

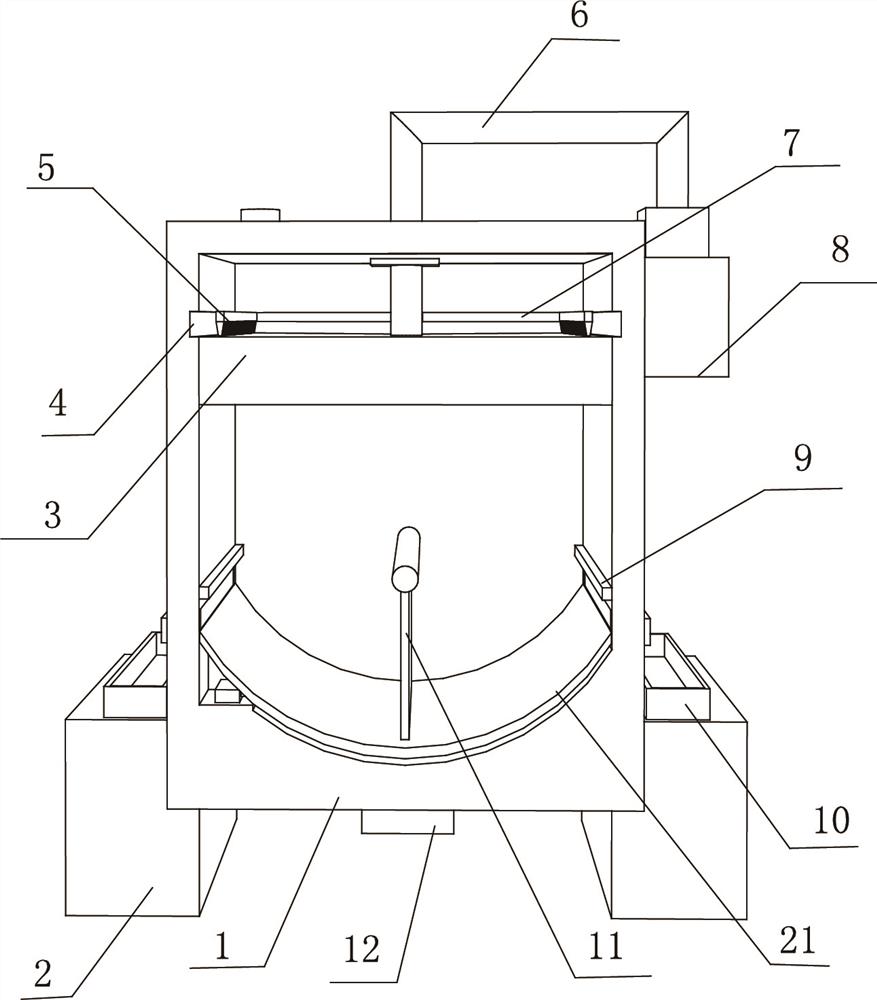

1.废水过滤设备，包括机体（1），其特征在于，所述机体（1）的顶部外壁开设有卡槽；所述机体（1）的一侧外壁通过螺栓固定有电动伸缩柱（8），电动伸缩柱（8）的顶部外壁通过螺栓固定有支撑柱（6），支撑柱（6）的圆周外壁通过螺栓固定有连接板，连接板的四周外壁通过螺栓固定有盖板（17），盖板（17）与卡槽相匹配，支撑柱（6）的一端通过螺栓固定有第一过滤板（3）。
2.根据权利要求1所述的废水过滤设备，其特征在于，所述机体（1）的两侧外壁分别通过螺栓固定有支撑座（2），两个支撑座（2）的顶部外壁均通过螺栓固定有废渣箱（10）。
3.根据权利要求2所述的废水过滤设备，其特征在于，所述机体（1）的两侧内壁均开设有凹槽（4），机体（1）的一侧内壁开设有两个电动滑轨（7），两个电动滑轨（7）的一侧内壁均通过滑块滑动连接有毛刷（5），两个毛刷（5）分别与两个凹槽（4）相匹配。
4.根据权利要求3所述的废水过滤设备，其特征在于，所述机体（1）的两侧内壁均通过螺栓固定有限位板（9），机体（1）的两侧内壁均通过螺栓固定有同一个活性炭滤网板（21），活性炭滤网板（21）呈C形状，活性炭滤网板（21）的一侧外壁通过螺栓固定有振动马达（20）。
5.根据权利要求1所述的废水过滤设备，其特征在于，所述盖板（17）的顶部外壁通过螺栓固定有进水口（16）。
6.根据权利要求5所述的废水过滤设备，其特征在于，所述机体（1）的一侧外壁通过螺栓固定有固定座（19），固定座（19）的顶部外壁通过螺栓固定有伺服电机（18）。
7.根据权利要求6所述的废水过滤设备，其特征在于，所述机体（1）的一侧内壁通过转轴转动连接有连接轴（13），连接轴（13）的输入端通过联轴器与伺服电机（18）输出端相连接，连接轴（13）的圆周外壁通过螺栓固定有刮板（11），刮板（11）移动的弧度与活性炭滤网板（21）相匹配。
8.根据权利要求7所述的废水过滤设备，其特征在于，所述机体（1）的底部外壁通过螺栓固定有出水口（12）。
9.根据权利要求8所述的废水过滤设备，其特征在于，所述机体（1）靠近限位板（9）的两侧内壁均开设有出料槽（15），两个出料槽（15）均为倾斜状，两个出料槽（15）的一侧内壁均通过螺栓固定有转动轴，两个转动轴的圆周外壁分别套接有挡板（14）。
说明书
废水过滤设备
技术领域
本实用新型涉及废水处理设备技术领域，尤其涉及废水过滤设备。
背景技术
在现有技术中，工业废水水的处理是现今环保技术领域所普遍关注的热点，目前，食品、造纸、钢铁等化工企业生产过程中排放大量的废水，这些废水含有污染物，需经过处理才能排放到自然界中，否则直接排放到自然界水体中会迅速消耗水中的溶解氧，造成水体缺氧而影响鱼类和其他水生动物的生存，同时污水中的悬浮物易在厌氧条件下分解产生臭气，恶化水质。
经检索，中国专利申请号为CN201920745566.5的专利，公开了一种废水过滤器，包括底座，底座上倾斜设置有支撑板，所述支撑板上设有低速伺服电机，所述低速伺服电机的输出端连接有转轴，所述转轴外侧设有圆筒筛，所述支撑板两端均设有和支撑板相垂直的侧板，两块侧板上端面均设有一个和支撑板相平行的条形滑槽，两块侧板上设有滑杆，所述滑杆下端设有两个滑块，两个滑块分别和一个条形滑槽相配合，所述侧板上设有驱动滑杆沿着条形滑槽运动的驱动机构，所述滑杆下端面设有刷毛，驱动机构带动刷毛运动住。上述专利中的废水过滤器存在以下不足：每隔一端时间要对设备的杂质进行清理，拆卸安装不便，严重影响了废水的处理效率，工人劳动强度大。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的废水过滤设备。
为了实现上述目的，本实用新型采用了如下技术方案：
废水过滤设备，包括机体，所述机体的顶部外壁开设有卡槽；所述机体的一侧外壁通过螺栓固定有电动伸缩柱，电动伸缩柱的顶部外壁通过螺栓固定有支撑柱，支撑柱的圆周外壁通过螺栓固定有连接板，连接板的四周外壁通过螺栓固定有盖板，盖板与卡槽相匹配，支撑柱的一端通过螺栓固定有第一过滤板。
作为本实用新型再进一步的方案：所述机体的两侧外壁分别通过螺栓固定有支撑座，两个支撑座的顶部外壁均通过螺栓固定有废渣箱。
作为本实用新型再进一步的方案：所述机体的两侧内壁均开设有凹槽，机体的一侧内壁开设有两个电动滑轨，两个电动滑轨的一侧内壁均通过滑块滑动连接有毛刷，两个毛刷分别与两个凹槽相匹配。
作为本实用新型再进一步的方案：所述机体的两侧内壁均通过螺栓固定有限位板，机体的两侧内壁均通过螺栓固定有同一个活性炭滤网板，活性炭滤网板呈C形状，活性炭滤网板的一侧外壁通过螺栓固定有振动马达。
作为本实用新型再进一步的方案：所述盖板的顶部外壁通过螺栓固定有进水口。
作为本实用新型再进一步的方案：所述机体的一侧外壁通过螺栓固定有固定座，固定座的顶部外壁通过螺栓固定有伺服电机。
作为本实用新型再进一步的方案：所述机体的一侧内壁通过转轴转动连接有连接轴，连接轴的输入端通过联轴器与伺服电机输出端相连接，连接轴的圆周外壁通过螺栓固定有刮板，刮板移动的弧度与活性炭滤网板相匹配。
作为本实用新型再进一步的方案：所述机体的底部外壁通过螺栓固定有出水口。
作为本实用新型再进一步的方案：所述机体靠近限位板的两侧内壁均开设有出料槽，两个出料槽均为倾斜状，两个出料槽的一侧内壁均通过螺栓固定有转动轴，两个转动轴的圆周外壁分别套接有挡板。
与现有技术相比，本实用新型提供了废水过滤设备，具备以下有益效果：
1.该废水过滤设备，通过设置有盖板和电动伸缩柱等结构，启动电动伸缩柱，带动支撑柱上下浮动，使得盖板对卡槽进行闭合，便于清理第一过滤板，方便安装和拆卸，节省时间提高工作效率。
2.该废水过滤设备，通过设置有毛刷和电动滑轨等结构，启动两个电动滑轨开关，使得毛刷通过滑块在电动滑轨内左右滑动，从而对第一过滤板进行清理，需要更换或维修第一过滤板时，启动两个电动滑轨开关，使得毛刷通过滑块在电动滑轨内左右滑动，直至移动到凹槽内，不影响第一过滤板的移动。
3.该废水过滤设备，通过设置有振动马达和刮板等结构，启动振动马达开关，使得活性炭滤网板过滤速度大大加快，提高过滤效率，启动伺服电机开关，使得连接轴进行旋转，带动刮板对活性炭滤网板表面的废渣等物进行刮擦，刮板移动的角度到限位板处被限位，开始反方向移动，避免活性炭滤网板上累积泥垢等物，造成堵塞，刮板对活性炭滤网板表面的废渣等物进行刮擦的过程中，把刮擦的废物刮到两个挡板处，刮板碰触到两个挡板后，两个挡板通过转动轴向后放开启，从而使得刮板上的废物刮入两个出料槽内，经倾斜状的出料槽下滑至废渣箱内，便于人们收集处理废物残渣。
发明人 （徐巧艳;李林子;林晨阳;俞宏;）
