申请日 20200330
公开（公告）日 20201222
IPC分类号 C02F9/08
摘要
本实用新型公开了一种组合式一体化废水处理设备，包括沉降池、过滤池、处理池、杀菌消毒池和净水池，沉降池的顶部固定安装有过滤池，沉降池的侧边连接有处理池，过滤池的底端设置有出水口，此废水处理设备通过设置了沉降池能够对水质的初步沉降，能够去除水质中大量的沉淀物，通过提篮格栅、格栅板及膜组件的设置，能够对水质先经过粗过滤、细过滤，最后再超精过滤，达到对水质的高效处理，通过在杀菌消毒池内设置三个紫外线杀菌灯，将输送管缠绕在三个紫外线杀菌灯外部，能够对通过输水管的水进行长久高效的杀菌消毒，整体结构简单，通过提篮格栅、格栅板、膜组件及紫外线杀菌灯组合式对水质的一体化处理，对污水的处理效果好。
权利要求书

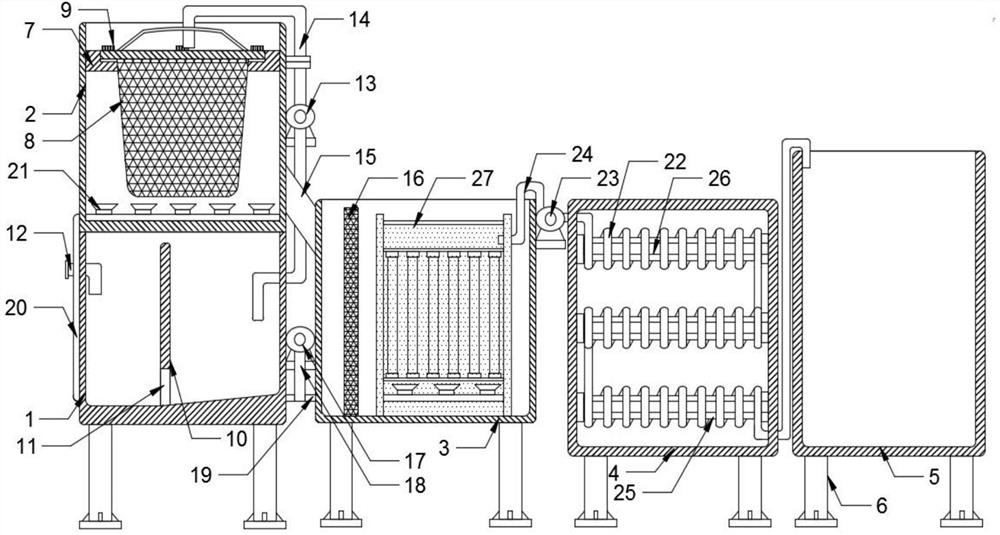

1.一种组合式一体化废水处理设备，包括沉降池(1)、过滤池(2)、处理池(3)、杀菌消毒池(4)和净水池(5)，其特征在于：所述沉降池(1)的顶部固定安装有过滤池(2)，所述沉降池(1)的侧边连接有处理池(3)，所述过滤池(2)的底端设置有出水口(15)，且出水口(15)的端部与处理池(3)的顶端连接，所述处理池(3)远离沉降池(1)的一侧连接有杀菌消毒池(4)，且杀菌消毒池(4)远离处理池(3)的一侧连接有净水池(5)；
所述沉降池(1)侧壁的顶端设置有进水口(12)，所述沉降池(1)内一体设置有隔板(10)，且隔板(10)的底端开设有连通槽(11)，所述过滤池(2)内部的顶端固定有固定板(7)，且固定板(7)内安装有提篮格栅(8)；
所述处理池(3)内部的一端固定安装有格栅板(16)，所述处理池(3)内位于格栅板(16)侧边安装有膜组件(27)。
2.根据权利要求1所述的一种组合式一体化废水处理设备，其特征在于：所述过滤池(2)侧壁安装有抽水泵(13)，且抽水泵(13)的进水端及出水端均连接有导水管(14)，所述抽水泵(13)进水端的导水管(14)端部伸入处理池(3)内，所述导水管(14)位于处理池(3)内部的一端与进水口(12)分别位于隔板(10)的两侧，所述抽水泵(13)出水端的导水管(14)端部伸入提篮格栅(8)内。
3.根据权利要求2所述的一种组合式一体化废水处理设备，其特征在于：所述固定板(7)的顶部开设有限位槽，所述提篮格栅(8)的顶端卡接在限位槽内，所述提篮格栅(8)的顶部等距设置有紧固螺栓(9)，所述固定板(7)顶部的限位槽内等距开设有定位孔，所述提篮格栅(8)通过紧固螺栓(9)固定安装在固定板(7)上的限位槽内。
4.根据权利要求2所述的一种组合式一体化废水处理设备，其特征在于：所述沉降池(1)侧边安装有气泵(17)，且气泵(17)的进气端与外界连通，所述气泵(17)的出气端连接有连接管(18)，且连接管(18)的端部形成第一连接支管(19)和第二连接支管(20)，所述第一连接支管(19)的端部伸入处理池(3)内安装在膜组件(27)的下方，所述第二连接支管(20)的端部伸入过滤池(2)内安装在提篮格栅(8)的下方，所述第一连接支管(19)位于处理池(3)内部的一端及第二连接支管(20)位于过滤池(2)内部的一端均等距设置有曝气口(21)。
5.根据权利要求4所述的一种组合式一体化废水处理设备，其特征在于：所述杀菌消毒池(4)内等距固定安装有三个玻璃管(25)，且三个玻璃管(25)内均固定安装有紫外线杀菌灯(26)，所述处理池(3)的顶端安装有吸水泵(23)，且吸水泵(23)的进水端及出水端分别连接有吸水管(24)和输水管(22)，所述吸水管(24)的端部伸入处理池(3)内与膜组件(27)的顶端连接，所述输水管(22)的端部伸入杀菌消毒池(4)内，且输水管(22)位于杀菌消毒池(4)内部的一段缠绕在三个玻璃管(25)外侧，所述输水管(22)的端部穿过杀菌消毒池(4)伸入净水池(5)内。
6.根据权利要求1所述的一种组合式一体化废水处理设备，其特征在于：所述沉降池(1)、处理池(3)、杀菌消毒池(4)及净水池(5)的底部四角均固定连接有支撑腿(6)，且支撑腿(6)的底部设置有支撑脚。
7.根据权利要求1所述的一种组合式一体化废水处理设备，其特征在于：所述格栅板(16)表面孔的尺寸小于提篮格栅(8)表面孔的尺寸。
8.根据权利要求5所述的一种组合式一体化废水处理设备，其特征在于：所述导水管(14)为硬质管，所述连接管(18)、第一连接支管(19)、第二连接支管(20)、及输水管(22)均为弹性软管。
说明书
一种组合式一体化废水处理设备
技术领域
本实用新型涉及废水处理设备技术领域，具体为一种组合式一体化废水处理设备。
背景技术
随着社会的发展，环境污染变得越来越严重，废水是环境污染源之一，因此需要对污水进行处理，废水处理不仅能够减轻环境的污染，而且处理后的水进行二次利用还能够节约水资源。
现在的废水处理设备对废水处理效果较差，为此，我们提出一种组合式一体化废水处理设备。
实用新型内容
本实用新型的目的在于提供一种组合式一体化废水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种组合式一体化废水处理设备，包括沉降池、过滤池、处理池、杀菌消毒池和净水池，所述沉降池的顶部固定安装有过滤池，所述沉降池的侧边连接有处理池，所述过滤池的底端设置有出水口，且出水口的端部与处理池的顶端连接，所述处理池远离沉降池的一侧连接有杀菌消毒池，且杀菌消毒池远离处理池的一侧连接有净水池。
优选的，所述沉降池侧壁的顶端设置有进水口，所述沉降池内一体设置有隔板，且隔板的底端开设有连通槽，所述过滤池内部的顶端固定有固定板，且固定板内安装有提篮格栅，所述过滤池侧壁安装有抽水泵，且抽水泵的进水端及出水端均连接有导水管，所述抽水泵进水端的导水管端部伸入处理池内，所述导水管位于处理池内部的一端与进水口分别位于隔板的两侧，所述抽水泵出水端的导水管端部伸入提篮格栅内。
优选的，所述固定板的顶部开设有限位槽，所述提篮格栅的顶端卡接在限位槽内，所述提篮格栅的顶部等距设置有紧固螺栓，所述固定板顶部的限位槽内等距开设有定位孔，所述提篮格栅通过紧固螺栓固定安装在固定板上的限位槽内。
优选的，所述处理池内部的一端固定安装有格栅板，所述处理池内位于格栅板侧边安装有膜组件，所述沉降池侧边安装有气泵，且气泵的进气端与外界连通，所述气泵的出气端连接有连接管，且连接管的端部形成第一连接支管和第二连接支管，所述第一连接支管的端部伸入处理池内安装在膜组件的下方，所述第二连接支管的端部伸入过滤池内安装在提篮格栅的下方，所述第一连接支管位于处理池内部的一端及第二连接支管位于过滤池内部的一端均等距设置有曝气口。
优选的，所述杀菌消毒池内等距固定安装有三个玻璃管，且三个玻璃管内均固定安装有紫外线杀菌灯，所述处理池的顶端安装有吸水泵，且吸水泵的进水端及出水端分别连接有吸水管和输水管，所述吸水管的端部伸入处理池内与膜组件的顶端连接，所述输水管的端部伸入杀菌消毒池内，且输水管位于杀菌消毒池内部的一段缠绕在三个玻璃管外侧，所述输水管的端部穿过杀菌消毒池伸入净水池内。
优选的，所述沉降池、处理池、杀菌消毒池及净水池的底部四角均固定连接有支撑腿，且支撑腿的底部设置有支撑脚。
优选的，所述格栅板表面孔的尺寸小于提篮格栅表面孔的尺寸。
优选的，所述导水管为硬质管，所述连接管、第一连接支管、第二连接支管、及输水管均为弹性软管。
与现有技术相比，本实用新型的有益效果是：本实用新型通过设置了沉降池能够对水质的初步沉降，能够去除水质中大量的沉淀物，通过提篮格栅、格栅板及膜组件的设置，能够对水质先经过粗过滤、细过滤，最后再超精过滤，达到对水质的高效处理，通过在杀菌消毒池内设置三个紫外线杀菌灯，将输送管缠绕在三个紫外线杀菌灯外部，能够对通过输水管的水进行长久高效的杀菌消毒，整体结构简单，通过提篮格栅、格栅板、膜组件及紫外线杀菌灯组合式对水质的一体化处理，对污水的处理效果好。
发明人 （何高泉）
