申请日 20200511
公开（公告）日 20201222
IPC分类号 C02F11/125
摘要

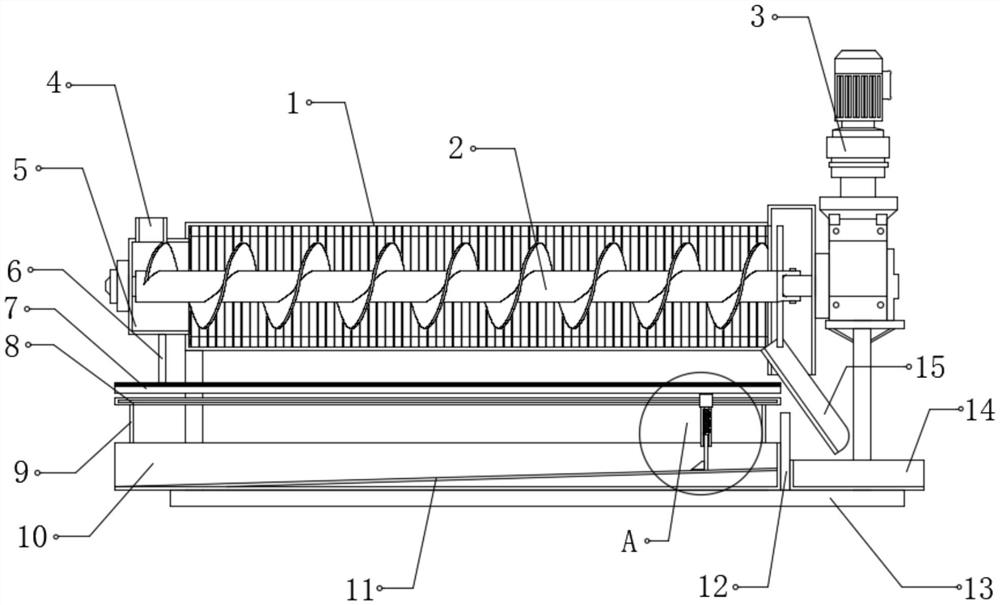

本实用新型公开了一种叠螺式污泥脱水机，包括底座、脱水机构和驱动机构，所述驱动机构和脱水机构均固定连接于底座的顶部，且驱动机构固定连接于脱水机构的一侧，所述脱水机构远离驱动机构的一侧设置有进料腔，且进料腔的顶部固定连接有进料管，所述底座靠近脱水机构一侧的顶部固定连接有水槽。本实用新型的水槽内部设置有斜板，在水流量小的情况下也可以确保废水顺利流出水槽，电动滑轨驱动滑块横向移动，铲板沿斜板的顶部同步滑动，铲除斜板顶部所累积的污垢，避免对水流的导通造成影响，且污垢的清理过程便捷，便于操作，铲板沿斜板滑动的过程中，弹簧通过自身的弹性势能向下按压铲板，使铲板可以与斜板的顶部始终贴合。
权利要求书
1.一种叠螺式污泥脱水机，包括底座(13)、脱水机构(1)和驱动机构(3)，所述驱动机构(3)和脱水机构(1)均固定连接于底座(13)的顶部，且驱动机构(3)固定连接于脱水机构(1)的一侧，其特征在于，所述脱水机构(1)远离驱动机构(3)的一侧设置有进料腔(5)，且进料腔(5)的顶部固定连接有进料管(4)，所述底座(13)靠近脱水机构(1)一侧的顶部固定连接有水槽(10)，且水槽(10)的内部倾斜固定有斜板(11)，所述水槽(10)两侧的顶部均焊接有支杆(9)，且两个支杆(9)的顶部固定连接有同一个电动滑轨(8)，所述电动滑轨(8)的一侧滑动连接有滑块(16)，且滑块(16)的底部焊接有插筒(18)，所述插筒(18)的底部插接有插杆(17)，且插杆(17)的顶部与插筒(18)顶部的内壁之间固定连接有同一个弹簧(20)，所述插杆(17)的底部固定连接有铲板(19)。
2.根据权利要求1所述的一种叠螺式污泥脱水机，其特征在于，所述进料腔(5)的底部焊接有吊杆(6)，且吊杆(6)的底部焊接有分水板(7)，分水板(7)位于电动滑轨(8)的正上方。
3.根据权利要求1-2任一所述的一种叠螺式污泥脱水机，其特征在于，所述驱动机构(3)的输出端通过联轴器传动连接有螺旋轴(2)，且螺旋轴(2)的一端通过轴承转动连接于进料腔(5)的内壁。
4.根据权利要求1所述的一种叠螺式污泥脱水机，其特征在于，所述脱水机构(1)远离进料腔(5)一侧的底部设置有下料板(15)。
5.根据权利要求4所述的一种叠螺式污泥脱水机，其特征在于，所述底座(13)靠近下料板(15)一侧的顶部设置有下料槽(14)，底座(13)的顶部焊接有隔板(12)，水槽(10)和下料槽(14)分别位于隔板(12)的两侧。
6.根据权利要求5所述的一种叠螺式污泥脱水机，其特征在于，所述隔板(12)靠近下料槽(14)一侧的底部嵌接有永磁体(21)，且下料槽(14)采用钢质材料，下料槽(14)的一侧与永磁体(21)相贴合。
7.根据权利要求6所述的一种叠螺式污泥脱水机，其特征在于，所述底座(13)靠近下料槽(14)一侧的顶部开设有横槽，且横槽的内壁通过轴承转动连接有等距离分布的辊筒(22)，辊筒(22)的顶部与下料槽(14)底部的外壁相接触。
说明书
一种叠螺式污泥脱水机
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种叠螺式污泥脱水机。
背景技术
目前，污泥脱水是指将流态的原生、浓缩或消化污泥脱除水分，转化为半固态或固态泥块的一种污泥处理方法。经过脱水后，污泥含水率可降低到百分之五十五至百分之八十，视污泥和沉渣的性质和脱水设备的效能而定。污泥的进一步脱水则称污泥干化，干化污泥的含水率低于百分之十。
经检索，中国专利公开号为CN208008655U的专利，公开了一种叠螺式污泥脱水机，包括机架及叠螺式污泥脱水装置，所述机架包括底板及两侧与底板铰接的挡板。上述专利中的叠螺式污泥脱水机存在以下不足：不便于清理废水的流动渠道，容易对水流造成阻碍。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种叠螺式污泥脱水机。
为了实现上述目的，本实用新型采用了如下技术方案：
一种叠螺式污泥脱水机，包括底座、脱水机构和驱动机构，所述驱动机构和脱水机构均固定连接于底座的顶部，且驱动机构固定连接于脱水机构的一侧，所述脱水机构远离驱动机构的一侧设置有进料腔，且进料腔的顶部固定连接有进料管，所述底座靠近脱水机构一侧的顶部固定连接有水槽，且水槽的内部倾斜固定有斜板，所述水槽两侧的顶部均焊接有支杆，且两个支杆的顶部固定连接有同一个电动滑轨，所述电动滑轨的一侧滑动连接有滑块，且滑块的底部焊接有插筒，所述插筒的底部插接有插杆，且插杆的顶部与插筒顶部的内壁之间固定连接有同一个弹簧，所述插杆的底部固定连接有铲板。
作为本实用新型再进一步的方案：所述进料腔的底部焊接有吊杆，且吊杆的底部焊接有分水板，分水板位于电动滑轨的正上方。
作为本实用新型再进一步的方案：所述驱动机构的输出端通过联轴器传动连接有螺旋轴，且螺旋轴的一端通过轴承转动连接于进料腔的内壁。
作为本实用新型再进一步的方案：所述脱水机构远离进料腔一侧的底部设置有下料板。
作为本实用新型再进一步的方案：所述底座靠近下料板一侧的顶部设置有下料槽，底座的顶部焊接有隔板，水槽和下料槽分别位于隔板的两侧。
作为本实用新型再进一步的方案：所述隔板靠近下料槽一侧的底部嵌接有永磁体，且下料槽采用钢质材料，下料槽的一侧与永磁体相贴合。
作为本实用新型再进一步的方案：所述底座靠近下料槽一侧的顶部开设有横槽，且横槽的内壁通过轴承转动连接有等距离分布的辊筒，辊筒的顶部与下料槽底部的外壁相接触。
本实用新型的有益效果为：
1.通过设置斜板、弹簧、铲板和电动滑轨，水槽内部设置有斜板，在水流量小的情况下也可以确保废水顺利流出水槽，电动滑轨驱动滑块横向移动，铲板沿斜板的顶部同步滑动，铲除斜板顶部所累积的污垢，避免对水流的导通造成影响，且污垢的清理过程便捷，便于操作，铲板沿斜板滑动的过程中，弹簧通过自身的弹性势能向下按压铲板，使铲板可以与斜板的顶部始终贴合；
2.通过设置分水板，分水板位于电动滑轨的正上方，引导废水朝电动滑轨的两侧流动，避免电动滑轨受到侵蚀；
3.通过设置辊筒和永磁体，辊筒将下料槽与底座之间的滑动摩擦转换为滚动摩擦，降低下料槽受到的磨损，延长装置的使用寿命，且可以使移动下料槽的过程更加顺畅，永磁体可以对下料槽进行吸附定位。
发明人 （李建铎）
