申请日 20191227
公开（公告）日 20201222
IPC分类号 C02F9/04; C02F103/30
摘要
本实用新型公开了一种印染废水高效预处理设备，包括储存罐，所述储存罐的右侧设置有处理罐，所述储存罐和处理罐之间设置有水泵一，所述储存罐的底部固定安装有出水口一，所述出水口一上安装有阀门。该印染废水高效预处理设备，通过设置的格栅、粗滤网和细滤网对最初的印染废水进行三重过滤，提高处理效果，同时提高了后道工序水泵的使用寿命；通过设置的储存罐对印染废水进行收集存储，当印染废水达到一定量之后再进行集中处理，节约生产成本；通过设置的驱动电机带动上固定板和下固定板旋转，使得处理罐中的印染废水和反应剂能够充分混合反应，通过刷毛对印染废水中的纤维和杂质进行刮提取，减少印染废水中的纤维和杂质。
权利要求书

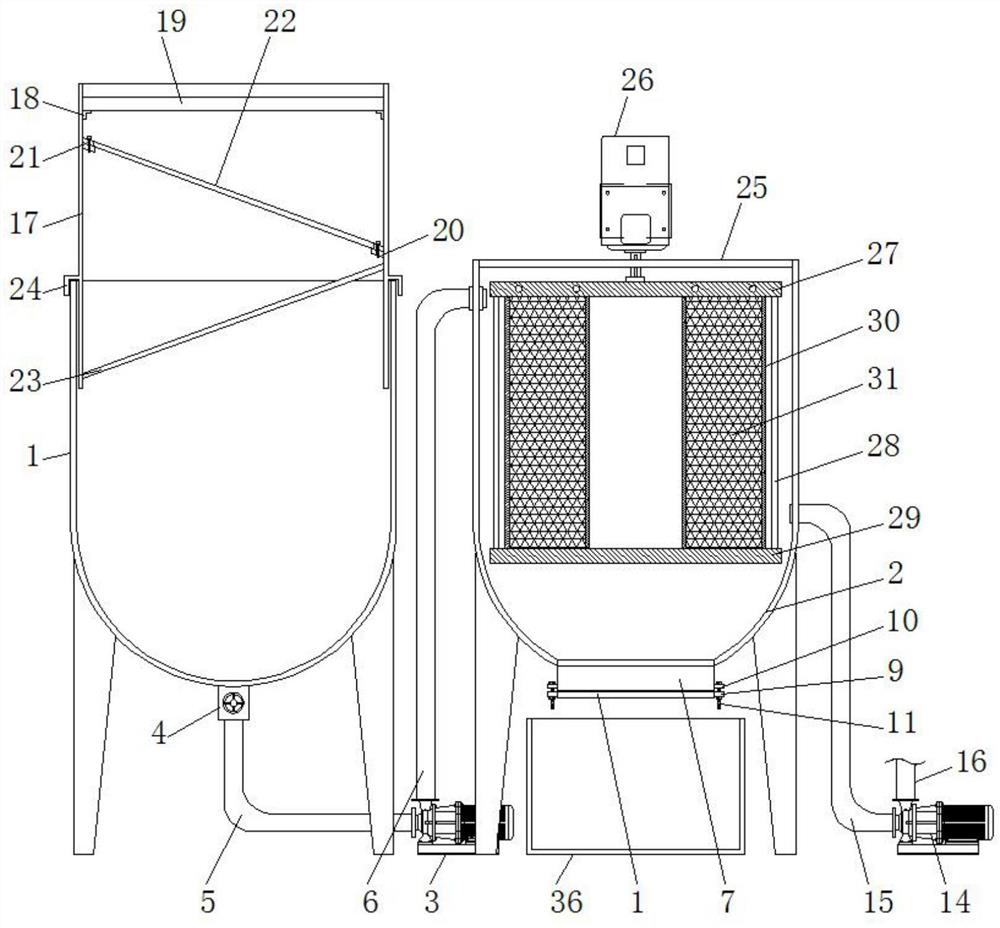

1.一种印染废水高效预处理设备，包括储存罐，其特征在于：所述储存罐的右侧设置有处理罐，所述储存罐和处理罐之间设置有水泵一，所述储存罐的底部固定安装有出水口一，所述出水口一上安装有阀门，所述水泵一的进水口通过出水管一与出水口一相互密封固定连接，所述水泵一的出水口通过进水管一与处理罐固定连接，且进水管一的上端延伸至处理罐内部的上侧，所述处理罐的底部设置有淤泥排出口，所述淤泥排出口的底部设置有挡板，所述挡板的正下方设置有淤泥收集框，所述挡板的边侧固定安装有固定块一，所述淤泥排出口的边侧固定安装有固定块二，所述固定块一和固定块二上下垂直对应，所述固定块一和固定块二之间通过密封螺栓和螺母固定连接，所述挡板的上端面粘贴连接有密封橡胶垫，所述处理罐的右侧设置有水泵二，所述水泵二的进水口通过出水管二延伸至处理罐的内部，所述水泵二的出水口固定连接有进水管二。
2.根据权利要求1所述的一种印染废水高效预处理设备，其特征在于：所述储存罐的上端开口处设置有圆桶，所述圆桶的上下两端面均为开口结构，所述圆桶的内壁从上至下依次固定安装有限位块一和限位块二，所述限位块一的上端面卡合安装有格栅，所述限位块二的上端面通过插销固定安装有粗滤网。
3.根据权利要求2所述的一种印染废水高效预处理设备，其特征在于：所述圆桶内壁的下部固定安装有细滤网，所述粗滤网和细滤网倾斜角度为30～45°，所述储存罐的外侧固定安装有环形分布的外固定环，所述储存罐的上端卡合在外固定环和圆桶之间。
4.根据权利要求1所述的一种印染废水高效预处理设备，其特征在于：所述处理罐的上端面为开口结构，所述处理罐的开口内侧固定安装有“X”形结构的固定架，所述固定架交叉处的上端面固定安装有驱动电机，所述驱动电机的输出轴固定安装有上固定板，所述上固定板的长度小于处理罐的开口内径，所述上固定板下端面的左右两侧通过固定杆固定安装有下固定板，所述上固定板和下固定板结构相同且上下垂直对应。
5.根据权利要求4所述的一种印染废水高效预处理设备，其特征在于：所述上固定板和下固定板之间固定安装有外框，所述外框的内侧设置有刷毛，所述上固定板的外侧和外框的外侧对应开设有螺孔，所述上固定板和外框之间通过固定螺栓穿过螺孔固定连接，所述上固定板的上端面上下贯穿开设有上通槽，所述上通槽在上固定板上左右对称设置有两个，所述下固定板的上端面开设有下卡槽，所述下卡槽与上通槽一一对应且上下垂直，所述外框的下端卡合在下卡槽的内部。
说明书
一种印染废水高效预处理设备
技术领域
本实用新型涉及印染设备技术领域，具体为一种印染废水高效预处理设备。
背景技术
印染又称之为染整，是一种加工方式，也是前处理，染色，印花，后整理，洗水等的总称，布料印染的方法主要有两种，一种是传统的涂料印染，另一种则是与涂料印染相对的活性印染。活性印染就是在印染过程中不添加偶氮和甲醛，不含对人体有害的物质，且洗涤时不褪色不缩水。
在印染过程中，会产生大量的废水，废水中掺杂着纤维和各种杂质，使得废水在输送过程中，对水泵造成严重的负担，降低了水泵的使用寿命，同时，传统的小型印染厂在对废水处理时，产生的印染废水都是直接进行处理，有时产生的废水量较少，此种情况的废水处理是十分不划算的，提高了废水处理的成本，且废水的处理次数较多，并且现如今废水在和反应剂的混合没有外部搅拌部件进行搅拌，混合反应速度慢，效率低，且在混合过程中不能够进一步的去除废水中的杂质，处理效果较低。
实用新型内容
本实用新型的目的在于提供一种印染废水高效预处理设备，以解决上述背景技术中提出废水中掺杂着纤维和各种杂质，使得废水在输送过程中，对水泵造成严重的负担，降低了水泵的使用寿命，同时，传统的小型印染厂在对废水处理时，产生的印染废水都是直接进行处理，有时产生的废水量较少，此种情况的废水处理是十分不划算的，提高了废水处理的成本，且废水的处理次数较多，并且现如今废水在和反应剂的混合没有外部搅拌部件进行搅拌，混合反应速度慢，效率低，且在混合过程中不能够进一步的去除废水中的杂质，处理效果较低的问题。
为实现上述目的，本实用新型提供如下技术方案：一种印染废水高效预处理设备，包括储存罐，所述储存罐的右侧设置有处理罐，所述储存罐和处理罐之间设置有水泵一，所述储存罐的底部固定安装有出水口一，所述出水口一上安装有阀门，所述水泵一的进水口通过出水管一与出水口一相互密封固定连接，所述水泵一的出水口通过进水管一与处理罐固定连接，且进水管一的上端延伸至处理罐内部的上侧，所述处理罐的底部设置有淤泥排出口，所述淤泥排出口的底部设置有挡板，所述挡板的正下方设置有淤泥收集框，所述挡板的边侧固定安装有固定块一，所述淤泥排出口的边侧固定安装有固定块二，所述固定块一和固定块二上下垂直对应，所述固定块一和固定块二之间通过密封螺栓和螺母固定连接，所述挡板的上端面粘贴连接有密封橡胶垫，所述处理罐的右侧设置有水泵二，所述水泵二的进水口通过出水管二延伸至处理罐的内部，所述水泵二的出水口固定连接有进水管二。
优选的，所述储存罐的上端开口处设置有圆桶，所述圆桶的上下两端面均为开口结构，所述圆桶的内壁从上至下依次固定安装有限位块一和限位块二，所述限位块一的上端面卡合安装有格栅，所述限位块二的上端面通过插销固定安装有粗滤网。
优选的，所述圆桶内壁的下部固定安装有细滤网，所述粗滤网和细滤网倾斜角度为30～45°，所述储存罐的外侧固定安装有环形分布的外固定环，所述储存罐的上端卡合在外固定环和圆桶之间。
优选的，所述处理罐的上端面为开口结构，所述处理罐的开口内侧固定安装有“X”形结构的固定架，所述固定架交叉处的上端面固定安装有驱动电机，所述驱动电机的输出轴固定安装有上固定板，所述上固定板的长度小于处理罐的开口内径，所述上固定板下端面的左右两侧通过固定杆固定安装有下固定板，所述上固定板和下固定板结构相同且上下垂直对应。
优选的，所述上固定板和下固定板之间固定安装有外框，所述外框的内侧设置有刷毛，所述上固定板的外侧和外框的外侧对应开设有螺孔，所述上固定板和外框之间通过固定螺栓穿过螺孔固定连接，所述上固定板的上端面上下贯穿开设有上通槽，所述上通槽在上固定板上左右对称设置有两个，所述下固定板的上端面开设有下卡槽，所述下卡槽与上通槽一一对应且上下垂直，所述外框的下端卡合在下卡槽的内部。
与现有技术相比，本实用新型的有益效果是：
1、该印染废水高效预处理设备，通过设置的格栅、粗滤网和细滤网对最初的印染废水进行三重过滤，去除了印染废水中大量的纤维和杂质，提高处理效果，同时提高了后道工序水泵的使用寿命；
2、该印染废水高效预处理设备，通过设置的储存罐对印染废水进行收集存储，当印染废水达到一定量之后再进行集中处理，避免在产生少许印染废水时就立即进行处理，节约生产成本，减少印染废水的处理次数，实用性较高，便于使用；
3、该印染废水高效预处理设备，通过设置的驱动电机带动上固定板和下固定板旋转，使得处理罐中的印染废水和反应剂能够充分混合反应，提高处理效果，同时，通过刷毛对印染废水中的纤维和杂质进行刮提取，减少印染废水中的纤维和杂质，同时外框为可拆卸结构，便于清理。
发明人 （李大朋;廖荣明;张涛;）
