申请日 20200927
公开（公告）日 20201208
IPC分类号 C02F1/00
摘要
本发明涉及污水处理设备技术领域，且公开了一种基于环保的污水处理自动投药设备，包括池体，所述池体的顶部固定连接有限位槽，所述限位槽的顶部固定连接有链齿轮传动，所述链齿轮传动的底部固定连接有活动支架，所述活动支架的左右两端固定连接有触点，所述活动支架的底部固定连接有供药液装置，所述供药液装置的底部转动连接有投放盘。该基于环保的污水处理自动投药设备，活动支架往返的移动投药，达到投药均匀的效果，避免药液投放不均导致药液与污水反应不充分，污水排量越大凸轮转块转动速越快，凸轮转块传动连接的齿盘转动投药频率越快，达到根据污水排水量自动调节喷洒药液频率的效果，提高净化的效率。
权利要求书

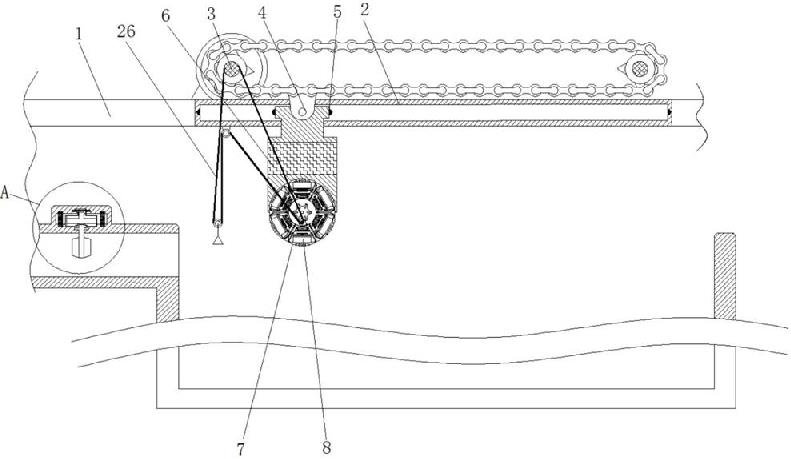

1.一种基于环保的污水处理自动投药设备，包括池体(1)，其特征在于：所述池体(1)的顶部固定连接有限位槽(2)，所述限位槽(2)的顶部固定连接有链齿轮传动(3)，所述链齿轮传动(3)的底部固定连接有活动支架(4)，所述活动支架(4)的左右两端固定连接有触点一(5)，所述活动支架(4)的底部固定连接有供药液装置(6)，所述供药液装置(6)的底部转动连接有投放盘(7)，所述投放盘(7)的外围开设有药液腔(8)，所述投放盘(7)的内部固定连接有电磁铁(9)，所述投放盘(7)的内部很活动连接有伸缩柱(10)，所述伸缩柱(10)接近电磁铁(9)的一端固定连接有磁体一(11)，所述伸缩柱(10)的左右两端铰接有滑块(12)，所述伸缩柱(10)的中部弹性连接有复位弹簧(13)，所述药液腔(8)的外围开设有排液口(14)，所述药液腔(8)的左右两端固定连接有导液管(15)，所述投放盘(7)的中部固定连接有齿盘(16)，所述齿盘(16)的下侧活动连接有凸轮转块(17)，所述凸轮转块(17)的中部转动连接有转针一(18)，所述凸轮转块(17)中部的外围转动连接有转针二(19)，所述凸轮转块(17)的外围固定连接电阻带(20)，所述凸轮转块(17)的内部活动连接有触杆(21)，所述触杆(21)的底端固定连接有触点二(22)，所述池体(1)的左端固定连接有磁极一(23)，所述池体(1)左端的内部转动连接有转轴(24)，所述转轴(24)的外部固定连接有线圈绕组(25)，所述链齿轮传动(3)的左端传动连接有带传动(26)。
2.根据权利要求1所述的一种基于环保的污水处理自动投药设备，其特征在于：所述池体(1)的内部中空，所述池体(1)的内部装有污水，所述限位槽(2)的内部与活动支架(4)的外部相适配，所述链齿轮传动(3)的动力来自于外部电机，所述链齿轮传动(3)的左端通过带传动(26)传动连接有凸轮转块(17)。
3.根据权利要求1所述的一种基于环保的污水处理自动投药设备，其特征在于：所述触点一(5)与外部电机电路连接，所述供药液装置(6)的内部与药液腔(8)和导液管(15)处于一个液路系统。
4.根据权利要求1所述的一种基于环保的污水处理自动投药设备，其特征在于：所述电磁铁(9)与触点二(22)、电阻带(20)和转针一(18)的端部电路连接，所述伸缩柱(10)的外围固定连接有活塞。
5.根据权利要求1所述的一种基于环保的污水处理自动投药设备，其特征在于：所述滑块(12)的外部与投放盘(7)的内部相适配，所述排液口(14)与药液腔(8)气路连接，所述伸缩柱(10)之间通过复位弹簧(13)弹性连接。
6.根据权利要求1所述的一种基于环保的污水处理自动投药设备，其特征在于：所述凸轮转块(17)有两个分支转块，对称布置在轴线两端，所述转针一(18)的端部由导电材料制成，所述触杆(21)的外部与凸轮转块(17)的内部相适配。
7.根据权利要求1所述的一种基于环保的污水处理自动投药设备，其特征在于：所述转轴(24)的底部固定连接有扇叶，所述线圈绕组(25)的顶部活动连接有电刷，所述线圈绕组(25)与外部电机电路连接。
说明书
一种基于环保的污水处理自动投药设备
技术领域
本发明涉及污水处理设备技术领域，具体为一种基于环保的污水处理自动投药设备。
背景技术
在水污染环保领域，需要向污水池中投加药剂实现水体净化，如果投加药剂的量过多会造成药剂的浪费，投加药剂的量过少则污水净化效果不好，现有技术的投药系统无法根据水量变化调节投方药液的频率，且现有技术的投药系统均是固定在一个位置进行投药，容易出现投药不均、药物反应不充分，降低了污水处理效果，投药不匀的会加剧水体的污染程度，不符合环保的理念。
为解决上述问题，发明者提供了一种基于环保的污水处理自动投药设备，该基于环保的污水处理自动投药设备，活动支架往返的移动投药，达到投药均匀的效果，避免药液投放不均导致药液与污水反应不充分，污水排量越大凸轮转块转动速越快，凸轮转块传动连接的齿盘转动投药频率越快，达到根据污水排水量自动调节喷洒药液频率的效果，提高净化的效率。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种基于环保的污水处理自动投药设备，具备投药均匀避免药液反应不充分和根据污水排量自动调节喷洒药液频率的优点，解决了投药不均使药物反应不充分和不能根据污水排量调节的喷洒药液的频率的问题。
(二)技术方案
为实现上述投药均匀避免药液反应不充分和根据污水排量自动调节喷洒药液频率的目的，本发明提供如下技术方案：一种基于环保的污水处理自动投药设备，包括池体，所述池体的顶部固定连接有限位槽，所述限位槽的顶部固定连接有链齿轮传动，所述链齿轮传动的底部固定连接有活动支架，所述活动支架的左右两端固定连接有触点，所述活动支架的底部固定连接有供药液装置，所述供药液装置的底部转动连接有投放盘，所述投放盘的外围开设有药液腔，所述投放盘的内部固定连接有电磁铁，所述投放盘的内部很活动连接有伸缩柱，所述伸缩柱接近电磁铁的一端固定连接有磁体一，所述伸缩柱的左右两端铰接有滑块，所述伸缩柱的中部弹性连接有复位弹簧，所述药液腔的外围开设有排液口，所述药液腔的左右两端固定连接有导液管，所述投放盘的中部固定连接有齿盘，所述齿盘的下侧活动连接有凸轮转块，所述凸轮转块的中部转动连接有转针一，所述凸轮转块中部的外围转动连接有转针二，所述凸轮转块的外围固定连接电阻带，所述凸轮转块的内部活动连接有触杆，所述触杆的底端固定连接有触点，所述池体的左端固定连接有磁极一，所述池体左端的内部转动连接有转轴，所述转轴的外部固定连接有线圈绕组，所述链齿轮传动的左端传动连接有带传动。
优选的，所述池体的内部中空，所述池体的内部装有污水，所述限位槽的内部与活动支架的外部相适配，所述链齿轮传动的动力来自于外部电机，所述链齿轮传动的左端通过带传动传动连接有凸轮转块，通过传动带动活动架体移动喷洒药液。
优选的，所述触点与外部电机电路连接，所述供药液装置的内部与药液腔和导液管处于一个液路系统，能够自动补液并喷洒药液。
优选的，所述电磁铁与触点二、电阻带和转针一的端部电路连接，所述伸缩柱的外围固定连接有活塞，通过调节触点二接入电阻带的电阻值调节一次喷洒药液的量。
优选的，所述滑块的外部与投放盘的内部相适配，所述排液口与药液腔气路连接，所述伸缩柱之间通过复位弹簧弹性连接，在电磁铁不产生磁场时带动伸缩柱，伸缩柱受到弹力作用恢复至原位并吸取药液至药液腔中。
优选的，所述凸轮转块有两个分支转块，对称布置在轴线两端，所述转针一的端部由导电材料制成，所述触杆的外部与凸轮转块的内部相适配，所述凸轮转块每旋转一周喷洒两个药液腔中的药液。
优选的，所述转轴的底部固定连接有扇叶，所述线圈绕组的顶部活动连接有电刷，所述线圈绕组与外部电机电路连接，通过污水排量的大小带动线圈绕组在磁极一的磁场中转动，水排量越大转速越快，正反馈至凸轮转块上，加快投放药液的频率。
(三)有益效果
与现有技术相比，本发明提供了一种基于环保的污水处理自动投药设备，具备以下有益效果：
1、该基于环保的污水处理自动投药设备，通过链齿轮传动、限位槽以及活动支架的配合，活动支架在链齿轮传动方向上移动，活动支架左右两端固定连接的触点一改变电机的电流方向，触发改变电流方向，使活动支架往返的移动投药，从而达到投药均匀的效果，避免药液投放不均导致药液与污水反应不充分。
2、该基于环保的污水处理自动投药设备，通过池体左端转动连接的转轴以及转轴外部固定连接的线圈绕组在磁极一的磁场下转动，通过磁生电将污水排量的动能转化成电机的电能，链齿轮传动的左端通过带传动与凸轮转块传动连接，污水排量越大凸轮转块转动速越快，凸轮转块传动连接的齿盘转动投药频率越快，从而达到根据污水排水量自动调节喷洒药液频率的效果，提高净化的效率。 （发明人 黄明 ）
