申请日 20200924
公开（公告）日 20201204
IPC分类号 C02F9/14; C02F1/74; C02F7/00
摘要
本发明公开了一种无风机自动曝气污水处理设备，涉及污水处理技术领域，一种无风机自动曝气污水处理设备，其特征在于，包括依次设置的调节池、水解酸化池、接触氧化池、沉淀池及消毒池，所述无风机自动曝气污水处理设备还包括设于接触氧化池中的真空负压曝气装置，所述真空负压曝气装置包括射流器和文丘里式气泡发生器，所述接触氧化池中设有第四水泵，所述文丘里式气泡发生器的出水端与第四水泵的进水管路连通，所示第四水泵的出水管路末端设置所述射流器，省去了传统工艺中的鼓风机，降低了运行能耗及噪音，也降低了系统成本，提高了系统稳定性，因风机是运动部件，需要定时保养维护及修理，去掉风机后大大提高了系统的效率。
权利要求书
1.一种无风机自动曝气污水处理设备，其特征在于，包括依次设置的调节池、水解酸化池、接触氧化池、沉淀池及消毒池，其中：
所述调节池内设有第一水泵，所述调节池靠近水解酸化池的一端开设支管一，所述第一水泵的出口与支管一连通，所述调节池的另一端设置进水口；
所述水解酸化池内设有第二水泵，所述水解酸化池靠近调节池的一端开设支管一，靠近接触氧化池的一端开设支管二，所述第二水泵的出口与所述支管二连通；
所述接触氧化池内设有第三水泵，所述接触氧化池靠近水解酸化池的一端开设支管二，靠近沉淀池的一端开设支管三，所述第三水泵的出口与所述支管三连通；
所述沉淀池靠近接触氧化池的一端开设支管三，靠近消毒池的一端的上部开设支管四；
所述消毒池靠近沉淀池的一端开设支管四，另一端设置出水口；
两所述支管一、两所述支管二、两所述支管三及两所述支管四之间分别通过电熔管件连接；
所述无风机自动曝气污水处理设备还包括设于接触氧化池中的真空负压曝气装置，所述真空负压曝气装置包括射流器和文丘里式气泡发生器，所述接触氧化池中设有第四水泵，所述文丘里式气泡发生器的出水端与第四水泵的进水管路连通，所示第四水泵的出水管路末端设置所述射流器。
2.根据权利要求1所述的无风机自动曝气污水处理设备，其特征在于，所述无风机自动曝气污水处理设备还包括监控系统，所述监控系统包括主控制器，所述主控制器分别与第一水泵、第二水泵、第三水泵及第四水泵电性连接，所述主控制器与终端设备通信连接。
3.根据权利要求2所述的无风机自动曝气污水处理设备，其特征在于，所述监控系统还包括与主控制器电性连接的温度传感器，：所述温度传感器设于调节池内，用于监测调节池内液体的温度，并将数据传输给主控制器。
4.根据权利要求3所述的无风机自动曝气污水处理设备，其特征在于，所述监控系统还包括与主控制器电性连接的pH传感器，所述pH传感器设于支管一上，用于监测液体出调节池时的pH值，并将数据传输给主控制器。
5.根据权利要求4所述的无风机自动曝气污水处理设备，其特征在于，所述监控系统还包括与主控制器电性连接的流量传感器，所述流量传感器设于支管二上，用于监测接触氧化池中的液体流量，并将数据传输给主控制器。
6.根据权利要求1所述的无风机自动曝气污水处理设备，其特征在于，所述太阳能供电系统包括太阳能电池组件、太阳能控制器、蓄电池及逆变器，所述太阳能电池组件与太阳能控制器连接，所述太阳能控制器与蓄电池和控制系统连接。
7.根据权利要求6所述的一体化智能污水处理系统，其特征在于：所述太阳能供电系统还包括太阳能跟踪器，所述太阳能跟踪器设于太阳能电池组件上，用于跟踪太阳光线。
8.根据权利要求7所述的一体化智能污水处理系统，其特征在于：所述太阳能供电系统还包括逆变器，所述逆变器与太阳能控制器连接，所述逆变器与控制系统连接，用于为控制系统提供交流电。
说明书
一种无风机自动曝气污水处理设备
技术领域
本发明涉及污水处理技术领域，具体涉及一种无风机自动曝气污水处理设备。
背景技术
现常用的污水处理流程中，通常需要设置调节池、水解酸化池、接触氧化池、沉淀池及消毒池，工厂采购回来后需要人工布设管路将各池连接起来，操作复杂且容易发生管道漏水，影响工厂的环境卫生。现在也有一些一体式的设备将各池作为整体成模制造生产，但这种一体式的设备体积较大，不便于运输并且现有的曝气装置需要额外设置风机，能耗大、噪音大，因风机是运动部件，需要定时保养维护及修理。
发明内容
针对现有技术中的缺陷，本发明提供一种无风机自动曝气污水处理设备，以去除风机实现曝气功能的同时便于运输和安装使用。
一种无风机自动曝气污水处理设备，包括依次设置的调节池、水解酸化池、接触氧化池、沉淀池及消毒池，其中：
所述调节池内设有第一水泵，所述调节池靠近水解酸化池的一端开设支管一，所述第一水泵的出口与支管一连通，所述调节池的另一端设置进水口；
所述水解酸化池内设有第二水泵，所述水解酸化池靠近调节池的一端开设支管一，靠近接触氧化池的一端开设支管二，所述第二水泵的出口与所述支管二连通；
所述接触氧化池内设有第三水泵，所述接触氧化池靠近水解酸化池的一端开设支管二，靠近沉淀池的一端开设支管三，所述第三水泵的出口与所述支管三连通；
所述沉淀池靠近接触氧化池的一端开设支管三，靠近消毒池的一端的上部开设支管四；
所述消毒池靠近沉淀池的一端开设支管四，另一端设置出水口；
两所述支管一、两所述支管二、两所述支管三及两所述支管四之间分别通过电熔管件连接；
所述无风机自动曝气污水处理设备还包括设于接触氧化池中的真空负压曝气装置，所述真空负压曝气装置包括射流器和文丘里式气泡发生器，所述接触氧化池中设有第四水泵，所述文丘里式气泡发生器的出水端与第四水泵的进水管路连通，所示第四水泵的出水管路末端设置所述射流器。
优选地，所述无风机自动曝气污水处理设备还包括监控系统，所述监控系统包括主控制器，所述主控制器分别与第一水泵、第二水泵、第三水泵及第四水泵电性连接，所述主控制器与终端设备通信连接。
优选地，所述监控系统还包括与主控制器电性连接的温度传感器，：所述温度传感器设于调节池内，用于监测调节池内液体的温度，并将数据传输给主控制器。
优选地，所述监控系统还包括与主控制器电性连接的pH传感器，所述pH传感器设于支管一上，用于监测液体出调节池时的pH值，并将数据传输给主控制器。
优选地，所述监控系统还包括与主控制器电性连接的流量传感器，所述流量传感器设于支管二上，用于监测接触氧化池中的液体流量，并将数据传输给主控制器。

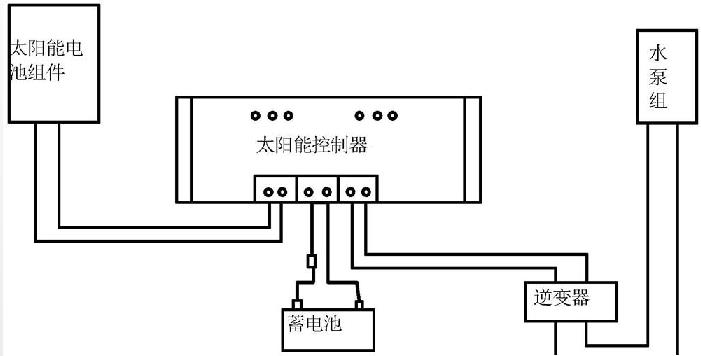

优选地，所述太阳能供电系统包括太阳能电池组件、太阳能控制器、蓄电池及逆变器，所述太阳能电池组件与太阳能控制器连接，所述太阳能控制器与蓄电池和控制系统连接。
优选地，所述太阳能供电系统还包括太阳能跟踪器，所述太阳能跟踪器设于太阳能电池组件上，用于跟踪太阳光线。
优选地，所述太阳能供电系统还包括逆变器，所述逆变器与太阳能控制器连接，所述逆变器与控制系统连接，用于为控制系统提供交流电。
本发明的有益效果体现在：
本发明提供的无风机自动曝气污水处理设备通过在各池与相邻池的连接端设置支管，并通过电熔管件来连通支管，从而将原本相互独立的池连接成为一个整体，如此设计，在制造生产时各池就可以独立成模制造，可有效提高空间利用率，便于运输和存放；在需要将各池作为整体使用的时候，只需要将两相邻池通过电熔管件拼接起来，对电熔管件进行通电加热，就可以通过电流所产生的温度而熔化达到连接状态，将各池连接成为一个整体，且连接可靠，不易发生泄漏，而无需额外的布设管线；省去了传统工艺中的鼓风机，降低了运行能耗及噪音，也降低了系统成本，提高了系统稳定性，因风机是运动部件，需要定时保养维护及修理，去掉风机后大大提高了系统的效率。 （发明人 于顺 ）
