申请日 2020.09.30
公开（公告）日 2020.12.04
IPC分类号 C02F9/04; C02F1/78; C02F1/52
摘要
本发明公开了一种污水循环利用系统，包括底座，所述底座上端左部固定连接有三个支撑杆，三个所述支撑杆上端共同固定连接有过滤箱，所述过滤箱下端中部穿插连接有过滤组件，所述底座上端中部固定连接有沉淀箱，所述沉淀箱上端中部穿插连接有搅拌组件，所述底座上端右部固定连接有净化箱，所述净化箱上端中部穿插连接有净化组件，所述过滤箱下端右部穿插连接有一号水管，所述沉淀箱和净化箱之间共同穿插连接有二号水管，所述二号水管外表面中部固定安装有抽水泵。本发明所述的一种污水循环利用系统，通过设置过滤组件，水体通过过滤桶的滤孔进入过滤箱内，而垃圾杂质则存留在过滤桶内，实现了水体的过滤。
权利要求书

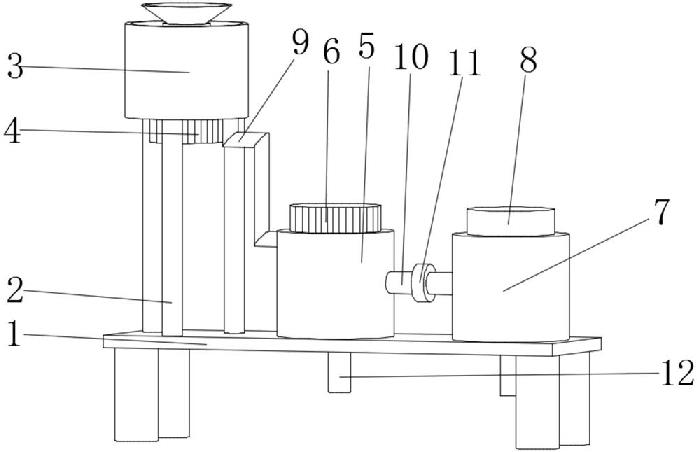

1.一种污水循环利用系统，包括底座(1)，其特征在于：所述底座(1)上端左部固定连接有三个支撑杆(2)，三个所述支撑杆(2)上端共同固定连接有过滤箱(3)，所述过滤箱(3)下端中部穿插连接有过滤组件(4)，所述底座(1)上端中部固定连接有沉淀箱(5)，所述沉淀箱(5)上端中部穿插连接有搅拌组件(6)，所述底座(1)上端右部固定连接有净化箱(7)，所述净化箱(7)上端中部穿插连接有净化组件(8)，所述过滤箱(3)下端右部穿插连接有一号水管(9)，且一号水管(9)远离过滤箱(3)的一端与沉淀箱(5)的外表面左部穿插连接，所述沉淀箱(5)和净化箱(7)之间共同穿插连接有二号水管(10)，所述二号水管(10)外表面中部固定安装有抽水泵(11)，所述沉淀箱(5)下端中部和净化箱(7)下端中部均穿插连接有三号水管(12)，且两个三号水管(12)均贯穿底座(1)。
2.根据权利要求1所述的一种污水循环利用系统，其特征在于：所述过滤组件(4)包括旋转电机(41)，所述旋转电机(41)的输出端固定连接有过滤桶(42)，所述过滤桶(42)上端中部固定连接有进料口(43)，所述旋转电机(41)的上端与过滤箱(3)的下端固定连接，且旋转电机(41)的输出端贯穿过滤箱(3)。
3.根据权利要求2所述的一种污水循环利用系统，其特征在于：所述过滤箱(3)的直径大小大于过滤桶(42)的直径大小，且是过滤桶(42)直径大小的两倍。
4.根据权利要求1所述的一种污水循环利用系统，其特征在于：所述搅拌组件(6)包括搅拌电机(61)，所述搅拌电机(61)的输出端固定连接有转杆(62)，所述转杆(62)外表面上部、上表面中部和外表面下部均固定连接有搅拌盘(63)，所述转杆(62)下端中部固定连接有转轴(64)，且转轴(64)的下端与沉淀箱(5)内下箱壁中部固定连接，所述搅拌电机(61)的下端与沉淀箱(5)的上端中部固定连接，且搅拌电机(61)的输出端贯穿沉淀箱(5)。
5.根据权利要求4所述的一种污水循环利用系统，其特征在于：三个所述搅拌盘(63)上端均开有若干个漏孔，三个所述搅拌盘(63)均不与沉淀箱(5)的内箱壁相接触。
6.根据权利要求1所述的一种污水循环利用系统，其特征在于：所述净化组件(8)包括臭氧发生器(81)，所述臭氧发生器(81)的输出端固定连接有集氧管道(82)，所述集氧管道(82)下端固定连接有若干个分支管(83)，所述臭氧发生器(81)的下端与净化箱(7)的上端固定连接，且臭氧发生器(81)的输出端贯穿净化箱(7)。
说明书
一种污水循环利用系统
技术领域
本发明涉及污水处理技术领域，特别涉及一种污水循环利用系统。
背景技术
我国水资源严重短缺，人均水资源量仅为世界平均水平的1/4，因此节约用水迫在眉睫，但是日常生活中的冲刷厕所用水、清洁地面用水、绿化灌溉用水和消防系统用水对水质都没有严格的要求，研究表明，日常生活的污水中，污染杂质一般仅占0.1％，其余都是可以再用的清水，但这种生活污水都是直接排至地下或江河，不能重复利用，造成水资源的浪费，而且对环境造成污染，污水处理是为使污水达到排水要求或再次使用的水质要求，对其进行净化的过程，污水处理被广泛应用于各个领域，其与环境的好坏息息相关，但目前的污水处理存在以下问题：1、以往的污水处理装置在对污水进行处理后就直接排出使用，有时候这些污水并没有很好的处理干净，对实际的生产使用存在安全隐患，其次，即使有污水过滤器过滤，过滤器在长期使用后，也会沉积较多的污泥和杂质，大部分污水过滤器在污水处理装置中不易清洗，需找专门的人员进行清洗，费时费力还费钱；2、在污水处理完成后，水体会存在严重的气味，并且水体内存在大量的细菌，如果不进行处理的话，会严重影响水体的使用，故此，我们提出一种新型的污水循环利用系统。
发明内容
本发明的主要目的在于提供一种污水循环利用系统，可以有效解决背景技术中的问题。
为实现上述目的，本发明采取的技术方案为：
一种污水循环利用系统，包括底座，所述底座上端左部固定连接有三个支撑杆，三个所述支撑杆上端共同固定连接有过滤箱，所述过滤箱下端中部穿插连接有过滤组件，所述底座上端中部固定连接有沉淀箱，所述沉淀箱上端中部穿插连接有搅拌组件，所述底座上端右部固定连接有净化箱，所述净化箱上端中部穿插连接有净化组件，所述过滤箱下端右部穿插连接有一号水管，且一号水管远离过滤箱的一端与沉淀箱的外表面左部穿插连接，所述沉淀箱和净化箱之间共同穿插连接有二号水管，所述二号水管外表面中部固定安装有抽水泵，所述沉淀箱下端中部和净化箱下端中部均穿插连接有三号水管，且两个三号水管均贯穿底座。
优选的，所述过滤组件包括旋转电机，所述旋转电机的输出端固定连接有过滤桶，所述过滤桶上端中部固定连接有进料口，所述旋转电机的上端与过滤箱的下端固定连接，且旋转电机的输出端贯穿过滤箱。
优选的，所述过滤箱的直径大小大于过滤桶的直径大小，且是过滤桶直径大小的两倍。
优选的，所述搅拌组件包括搅拌电机，所述搅拌电机的输出端固定连接有转杆，所述转杆外表面上部、上表面中部和外表面下部均固定连接有搅拌盘，所述转杆下端中部固定连接有转轴，且转轴的下端与沉淀箱内下箱壁中部固定连接，所述搅拌电机的下端与沉淀箱的上端中部固定连接，且搅拌电机的输出端贯穿沉淀箱。
优选的，三个所述搅拌盘上端均开有若干个漏孔，三个所述搅拌盘均不与沉淀箱的内箱壁相接触。
优选的，所述净化组件包括臭氧发生器，所述臭氧发生器的输出端固定连接有集氧管道，所述集氧管道下端固定连接有若干个分支管，所述臭氧发生器的下端与净化箱的上端固定连接，且臭氧发生器的输出端贯穿净化箱。
与现有技术相比，本发明具有如下有益效果：
1、通过设置过滤组件，将污水通过进料口倒入过滤桶内，启动旋转电机，利用旋转电机的输出端带动过滤桶进行旋转，从而使得水体通过过滤桶的滤孔进入过滤箱内，而垃圾杂质则存留在过滤桶内，实现了水体的过滤，然后在过滤箱内加入沉淀剂，沉淀剂和水体通过一号水管进入沉淀箱内，利用搅拌组件实现沉淀剂和水体的均匀搅拌，从而使得水体中的泥土进行沉淀；
2、通过设置净化组件，水体经过沉淀后，利用抽水泵将水体进行抽取，水体通过二号水管进入净化箱内，启动臭氧发生器，利用臭氧发生器的输出端将臭氧通过若干个分支管充分均匀散布到净化箱内，利用臭氧对水体内的细菌和气味进行处理，从而提高了水体的质量。（发明人 袁攀；王向东；朱学强 ）
