申请日 2020.10.09
公开（公告）日 2020.12.04
IPC分类号 C02F3/28; C02F1/66
摘要
本发明公开了一种污水处理用厌氧塔，涉及污水处理相关领域，为解决现有技术中的无法较为彻底的对污水内的污泥进行清除的问题。所述设备底板的一侧设置有加热器，所述设备底板设置为圆板，所述加热器的下端面与设备底板的下端面位于同一水平面上，所述加热器上设置有加药装置，所述加热器的内部设置有进水管，所述进水管与加药装置固定连接。
权利要求书

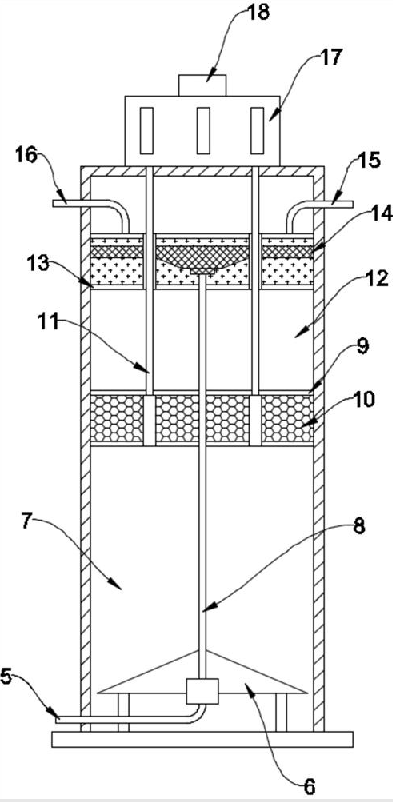

1.一种污水处理用厌氧塔，包括设备底板(1)，其特征在于：所述设备底板(1)的一侧设置有加热器(3)，所述设备底板(1)设置为圆板，所述加热器(3)的下端面与设备底板(1)的下端面位于同一水平面上，所述加热器(3)上设置有加药装置(4)，所述加热器(3)的内部设置有进水管(5)，所述进水管(5)与加药装置(4)固定连接。
2.根据权利要求1所述的一种污水处理用厌氧塔，其特征在于：所述设备底板(1)的上端设置有设备外壁(2)，所述设备外壁(2)与设备底板(1)通过气保焊连接，所述进水管(5)的一侧设置有布水器(6)，所述布水器(6)上设置有回流管(8)，所述进水管(5)与回流管(8)通过布水器(6)连接。
3.根据权利要求2所述的一种污水处理用厌氧塔，其特征在于：所述布水器(6)的上端设置有污泥膨胀床(7)，所述污泥膨胀床(7)的上端设置有第一三相分离器(9)，所述第一三相分离器(9)与设备外壁(2)设置为贴合，所述第一三相分离器(9)与设备外壁(2)固定连接，所述第一三相分离器(9)的内部设置有填料(10)，所述填料(10)充盈第一三相分离器(9)的内部。
4.根据权利要求3所述的一种污水处理用厌氧塔，其特征在于：所述第一三相分离器(9)上设置有上升管(11)，所述上升管(11)设置有两个，所述上升管(11)与第一三相分离器(9)固定连接，所述第一三相分离器(9)的上端设置有深度净化反应室(12)。
5.根据权利要求4所述的一种污水处理用厌氧塔，其特征在于：所述深度净化反应室(12)的上端设置有第二三相分离器(13)，所述第二三相分离器(13)与设备外壁(2)设置为贴合，所述第二三相分离器(13)与设备外壁(2)固定连接，所述第二三相分离器(13)的内部设置有挡泥板(14)，所述挡泥板(14)与回流管(8)固定连接。
6.根据权利要求5所述的一种污水处理用厌氧塔，其特征在于：所述第二三相分离器(13)上设置有出水管(15)，所述出水管(15)与第二三相分离器(13)固定连接，所述出水管(15)的一侧设置有循环管(16)，所述循环管(16)与进水管(5)固定连接。
7.根据权利要求2所述的一种污水处理用厌氧塔，其特征在于：所述设备外壁(2)的上端设置有旋流气液分离器(17)，所述旋流气液分离器(17)与设备外壁(2)固定连接，所述旋流气液分离器(17)上设置有沼气排放管(18)，所述沼气排放管(18)与旋流气液分离器(17)固定连接。
说明书
一种污水处理用厌氧塔
技术领域
本发明涉及污水处理相关领域，具体为一种污水处理用厌氧塔。
背景技术
废水厌氧生物处理是环境工程与能源工程中的一项重要技术，是有机废水强有力的处理方法之一，过去，它多用于城市污水厂的污泥、有机废料及其部分高浓度有机废水的处理，在建筑物形式上主要采用普通消化池，由于存在水力停留时间长、有机负荷低等缺点，较长时间限制了它在废水处理中的应用，20世纪70年代以来，世界能源短缺日益突出，能生产能源的废水厌氧技术受到重视，研究与实践不断深入，开发了各种新型工艺与设备，大幅度地提高了厌氧反应器内活性污泥的持有量，使处理时间大大缩短，效率提高，但现有的厌氧塔在对污水内部的污泥进行处理时，其处理的效率与效果均不是十分理想，需要对其进行多次处理，较为耗费使用者的使用成本。
现有的厌氧塔都无法较为彻底的对污水内的污泥进行清除；因此市场急需研制一种污水处理用厌氧塔来帮助人们解决现有的问题。
发明内容
本发明的目的在于提供一种污水处理用厌氧塔，以解决上述背景技术中提出的无法较为彻底的对污水内的污泥进行清除的问题。
为实现上述目的，本发明提供如下技术方案：一种污水处理用厌氧塔，包括设备底板，所述设备底板的一侧设置有加热器，所述设备底板设置为圆板，所述加热器的下端面与设备底板的下端面位于同一水平面上，所述加热器上设置有加药装置，所述加热器的内部设置有进水管，所述进水管与加药装置固定连接。
优选的，所述设备底板的上端设置有设备外壁，所述设备外壁与设备底板通过气保焊连接，所述进水管的一侧设置有布水器，所述布水器上设置有回流管，所述进水管与回流管通过布水器连接。
优选的，所述布水器的上端设置有污泥膨胀床，所述污泥膨胀床的上端设置有第一三相分离器，所述第一三相分离器与设备外壁设置为贴合，所述第一三相分离器与设备外壁固定连接，所述第一三相分离器的内部设置有填料，所述填料充盈第一三相分离器的内部。
优选的，所述第一三相分离器上设置有上升管，所述上升管设置有两个，所述上升管与第一三相分离器固定连接，所述第一三相分离器的上端设置有深度净化反应室。
优选的，所述深度净化反应室的上端设置有第二三相分离器，所述第二三相分离器与设备外壁设置为贴合，所述第二三相分离器与设备外壁固定连接，所述第二三相分离器的内部设置有挡泥板，所述挡泥板与回流管固定连接。
优选的，所述第二三相分离器上设置有出水管，所述出水管与第二三相分离器固定连接，所述出水管的一侧设置有循环管，所述循环管与进水管固定连接。
优选的，所述设备外壁的上端设置有旋流气液分离器，所述旋流气液分离器与设备外壁固定连接，所述旋流气液分离器上设置有沼气排放管，所述沼气排放管与旋流气液分离器固定连接。
与现有技术相比，本发明的有益效果是：
1、该发明通过循环管与回流管的设置，使用者在对该污水处理用厌氧塔进行使用时，可以通过回流管与挡泥板相互配合，从而实现泥水混合物的内部循环，再通过循环管、第一三相分离器与第二三相分离器的作用，来实现颗粒污泥的外部循环，可以在一定程度上提高整个厌氧塔的工作效率，以便使用者进行使用；
2、该发明通过加热器与加药装置的设置，使用者在使用该污水处理用厌氧塔的过程中，可以通过加热器与加药装置来改变污水的温度与PH值，从而提高污水在厌氧塔作用下所形成沼气的速率，可以在一定程度上缓解使用者的使用压力。（发明人 黄建林 ）
