申请日 20200923
公开（公告）日 20201204
IPC分类号 C02F1/24
摘要
本申请公开了一种气浮设备及污水处理系统，涉及污水处理技术领域。气浮设备包括气泡发生单元以及依次连通的三相涡流混合单元、接触池和气浮池；三相涡流混合单元连接有污水水源和压缩空气气源，三相涡流混合单元用于对污水进行三相涡流混合以生成絮凝物；气泡发生单元的输出端连通至接触池，并与三相涡流混合单元的输出端连通；气泡发生单元用于向三相涡流混合单元的输出端输送带有气泡的水体。污水处理系统包括所述的气浮设备。本申请提供的气浮设备可实现絮凝物的快速上浮，提高净化效率。
权利要求书
1.一种气浮设备，其特征在于，包括三相涡流混合单元、接触池、气浮池和气泡发生单元，所述三相涡流混合单元、所述接触池和所述气浮池依次连通；
所述三相涡流混合单元连接有污水水源和压缩空气气源，所述三相涡流混合单元用于对污水进行三相涡流混合，以生成絮凝物；
所述气泡发生单元的输出端连通至所述接触池，并与所述三相涡流混合单元的输出端连通；所述气泡发生单元用于向所述三相涡流混合单元的输出端输送带有气泡的水体。
2.根据权利要求1所述的气浮设备，其特征在于，所述气泡发生单元包括气液混合装置和气液分离器；
所述气液混合装置的输入端用于连通水源和压缩空气，所述气液混合装置的输出端与所述气液分离器的输入端连通；所述气液混合装置用于将压缩空气溶解于水源中；
所述气液分离器的输出端与所述三相涡流混合单元的输出端连通；所述气液分离器用于使溶解于水源中的空气在水源中生成气泡。
3.根据权利要求2所述的气浮设备，其特征在于，所述气液混合装置的输入端与所述气浮池的输出端连通，所述气浮池向所述气液混合装置供给水源，所述水源为气浮池中净化后的水体。
4.根据权利要求1所述的气浮设备，其特征在于，所述三相涡流混合单元包括至少一涡流混合装置，所述涡流混合装置用于对污水和压缩空气进行涡流混合。
5.根据权利要求4所述的气浮设备，其特征在于，所述三相涡流混合单元包括两至五组涡流混合装置，所述两至五组涡流混合装置串联连通。
6.根据权利要求4或5所述的气浮设备，其特征在于，所述涡流混合装置包括内筒和外筒，所述内筒密封嵌套于所述外筒中，所述内筒与所述外筒之间设置有第一腔室，所述内筒中设置有第二腔室；
所述外筒上设置有进水管，所述进水管与所述第一腔室连通；
所述内筒的一端设置有用于连通压缩空气的进气管，另一端设置有排水口；所述内筒上还设置有连通所述第一腔室和所述第二腔室的导流孔，在所述内筒的径向方向上，所述导流孔倾斜设置。
7.根据权利要求6所述的气浮设备，其特征在于，在垂直于所述内筒的轴向方向上，所述导流孔倾斜设置；所述导流孔靠近所述第一腔室的一端与所述进气管的垂直距离小于所述导流孔靠近所述第二腔室一端与所述进气管的垂直距离。
8.根据权利要求6所述的气浮设备，其特征在于，所述导流孔包括连通设置的第一通孔和第二通孔，所述第一通孔靠近所述第一腔室设置，所述第二通孔靠近所述第二腔室设置；所述第二通孔内连接有调节件，以调整所述第二通孔靠近所述第二腔室一端的开口大小。
9.根据权利要求1所述的气浮设备，其特征在于，所述气浮设备还包括刮渣单元，所述刮渣单元设置于所述气浮池的上方；所述刮渣单元用于刮除所述气浮池上漂浮的污染物。
10.一种污水处理系统，其特征在于，包括权利要求1至9任一项所述的气浮设备。
说明书
一种气浮设备及污水处理系统
技术领域
本申请涉及污水处理技术领域，尤其涉及一种气浮设备及污水处理系统。
背景技术
污水净化中的气浮处理，通过将污水中的固体或液体污染物附着在气泡上，在浮力的作用下上浮至污水的表面，由此实现除去污水中的污染物。
然而，现有的气浮装置，在处理污水时，气泡的上升速度较慢，从而影响了污水净化的工作效率，使污水净化效率较低。
发明内容
本申请提供了一种气浮设备及污水处理系统，以提高絮凝物上升的速度，进而提高污水净化速度。
为解决上述问题，本申请提供了：

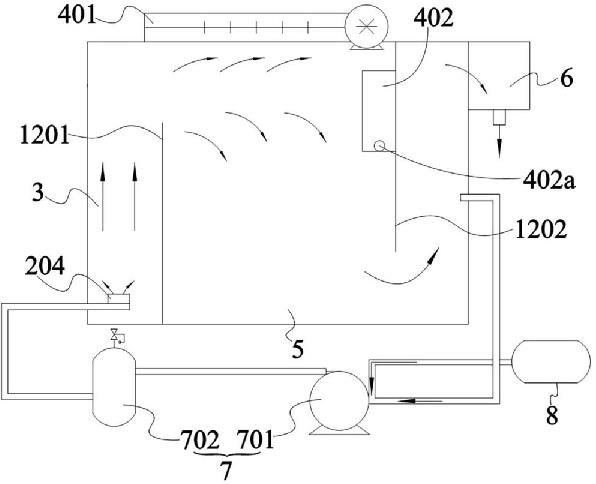

一种气浮设备，包括三相涡流混合单元、接触池、气浮池和气泡发生单元，所述三相涡流混合单元、所述接触池和所述气浮池依次连通；
所述三相涡流混合单元连接有污水水源和压缩空气气源，所述三相涡流混合单元用于对污水进行三相涡流混合，以生成絮凝物；
所述气泡发生单元的输出端连通至所述接触池，并与所述三相涡流混合单元的输出端连通；所述气泡发生单元用于向所述三相涡流混合单元的输出端输送带有气泡的水体。
在一种可能的实施方式中，所述气泡发生单元包括气液混合装置和气液分离器；
所述气液混合装置的输入端用于连通水源和压缩空气，所述气液混合装置的输出端与所述气液分离器的输入端连通；所述气液混合装置用于将压缩空气溶解于水源中；
所述气液分离器的输出端与所述三相涡流混合单元的输出端连通；所述气液分离器用于使溶解于水源中的空气在水源中生成气泡。
在一种可能的实施方式中，所述气液混合装置的输入端与所述气浮池的输出端连通，所述气浮池向所述气液混合装置供给水源，所述水源为气浮池中净化后的水体。
在一种可能的实施方式中，所述三相涡流混合单元包括至少一涡流混合装置，所述涡流混合装置用于对污水和压缩空气进行涡流混合。
在一种可能的实施方式中，所述三相涡流混合单元包括两至五组涡流混合装置，所述两至五组涡流混合装置串联连通。
在一种可能的实施方式中，所述涡流混合装置包括内筒和外筒，所述内筒密封嵌套于所述外筒中，所述内筒与所述外筒之间设置有第一腔室，所述内筒中设置有第二腔室；
所述外筒上设置有进水管，所述进水管与所述第一腔室连通；
所述内筒的一端设置有用于连通压缩空气的进气管，另一端设置有排水口；所述内筒上还设置有连通所述第一腔室和所述第二腔室的导流孔，在所述内筒的径向方向上，所述导流孔倾斜设置。
在一种可能的实施方式中，在垂直于所述内筒的轴向方向上，所述导流孔倾斜设置；所述导流孔靠近所述第一腔室的一端与所述进气管的垂直距离小于所述导流孔靠近所述第二腔室一端与所述进气管的垂直距离。
在一种可能的实施方式中，所述导流孔包括连通设置的第一通孔和第二通孔，所述第一通孔靠近所述第一腔室设置，所述第二通孔靠近所述第二腔室设置；所述第二通孔内连接有调节件，以调整所述第二通孔靠近所述第二腔室一端的开口大小。
在一种可能的实施方式中，所述气浮设备还包括刮渣单元，所述刮渣单元设置于所述气浮池的上方；所述刮渣单元用于刮除所述气浮池上漂浮的污染物。
另外方面，本申请还提供了一种污水处理系统，包括所述的气浮设备。
本申请的有益效果是：本申请提出一种气浮设备，包括三相涡流混合单元、接触池、气浮池和气泡发生单元，其中三相涡流混合单元、接触池和气浮池依次连通设置；可以理解的，三相涡流混合单元的输出端与接触池连通。气泡发生单元的输出端连接至接触池内并与三相涡流混合单元的输出端连通。
工作中，三相涡流混合单元将污水和压缩空气进行充分混合，以形成絮凝物；气泡发生单元可以向三相涡流混合单元的输出端输送带有气泡的水体。从而，在气泡发生单元产生的气泡作用下，可以助推三相涡流混合单元中产生的絮凝物在接触池中上升，即推动附着有固体或液体污染物的气泡上浮，从而提高污染物与水体分离的速度，即提高污水净化效率。 （发明人 裴巧定；何承宏；刘诗萱 ）
