申请日20200708
公开(公告)日20200929
IPC分类号B01D53/74; F16K17/02
摘要
本发明公开了一种医药化工废水处理中的尾气除臭系统，包括废水处理池以及位于废水处理池内腔上部的收集装置，所述收集装置为中空结构，所述收集装置的外侧壁上开设有通口，所述收集装置内固定安装有向下开口的整流仓，所述整流仓的外壁与收集装置的内壁形成旋风流场，从通口进入的流体经旋风流场形成旋风后从整流仓底部进入整流仓内;所述收集装置的外缘设置有密封膜，所述整流仓的顶部连通有输气管道，所述输气管道上安装有引风机，所述输气管道的输出端连接有氧化塔除臭装置。本发明在废水处理池的密封以及废气收集结构上进行了改进，取消了传统的阀门结构，采用隔膜结构结合气压进行导气，使得废气采集更加顺畅，并且隔膜结构还保护了出气口。
权利要求书

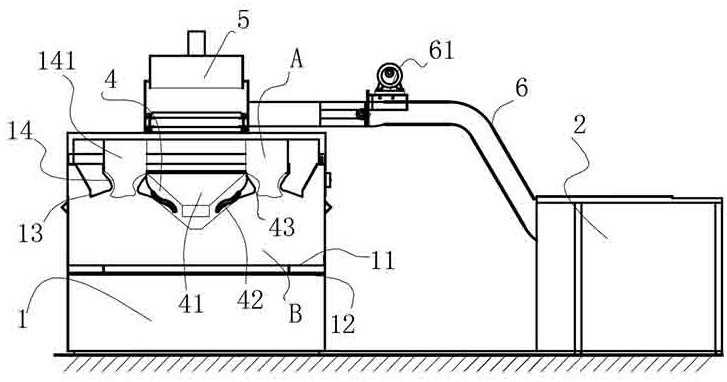

1.一种医药化工废水处理中的尾气除臭系统，其特征在于：包括废水处理池(1)以及位于废水处理池(1)内腔上部的收集装置(4)，所述收集装置(4)为中空结构，所述收集装置(4)的外侧壁上开设有通口(43)，所述收集装置(4)内固定安装有向下开口的整流仓(41)，所述整流仓(41)的外壁与收集装置(4)的内壁形成旋风流场(42)，从通口(43)进入的流体经旋风流场(42)形成旋风后从整流仓(41)底部进入整流仓(41)内;
所述收集装置(4)的外缘设置有密封膜(14)，所述密封膜(14)将废水处理池(1)内腔隔离出两个独立的空间，包括空间A和空间B，所述空间A连通有充放气装置(5)，所述通口(43)容置于空间B内，当空间A内气压大于空间B内气压一定阈值时，密封膜(14)贴紧于通口(43)关闭通口(43);
所述整流仓(41)的顶部连通有输气管道(6)，所述输气管道(6)上安装有引风机(61)，所述输气管道(6)的输出端连接有氧化塔除臭装置(2)。
2.根据权利要求1所述的一种医药化工废水处理中的尾气除臭系统，其特征在于：所述空间A与空间B的交接段设置有窄口结构，所述通口(43)位于窄口结构的上沿。
3.根据权利要求2所述的一种医药化工废水处理中的尾气除臭系统，其特征在于：所述收集装置(4)为锥形结构。
4.根据权利要求3所述的一种医药化工废水处理中的尾气除臭系统，其特征在于：所述废水处理池(1)中安装有除沫器;所述除沫器由设置在液位表面的除沫网(12)和位于除沫网(12)的上部且沿废水处理池(1)槽壁上下滑动的移动栅(11)组成。
5.根据权利要求4所述的一种医药化工废水处理中的尾气除臭系统，其特征在于：所述移动栅(11)的两侧均安装有驱动机构，所述驱动机构包括气缸(111)，所述气缸(111)的输出端铰接有一连杆(112)，所述连杆(112)的中部铰接于一杠杆座(113)上，所述连杆(112)的输出端铰接有一从动杆(114)，所述从动杆(114)插设于一段沿废水处理池(1)内壁设置的滑轨(116)中，所述从动杆(114)与滑轨(116)之间设有弹簧(115)，所述从动杆(114)的输出端连接至移动栅(11)，所述移动栅(11)由两部分组成，包括基部(117)以及台阶部(1112)，所述台阶部(1112)柔性连接于基部(117)的下端，所述基部(117)的下端铰接有折角件(119)，所述折角件(119)位于台阶部(1112)与基部(117)之间围设出的空槽内，所述折角件(119)的首尾两端均连接有滚轮(118,1110)，所述台阶部(1112)的底部固定安装有叶片(1111)，所述废水处理池(1)的内侧壁上设置有凸台(1113)。
说明书
一种医药化工废水处理中的尾气除臭系统
技术领域
本发明涉及废气处理技术领域，特别涉及一种医药化工废水处理中的尾气除臭系统。
背景技术
医药化工废水处理站在废水处理过程中调节池、厌氧罐、曝气池等设施处产生的恶臭及有毒有害的气体污染物，严重污染周围环境。工业废水处理站废水处理工艺与废水水质直接影响废气中所含的污染物，这些污染物普遍含有硫化氢、氨以及硫醇类、硫醚类、烃类、苯、甲苯、有机卤系衍生物等挥发性有机物(VOC);这些污染物具有致癌性，影响人的神经系统和血液系统，严重损害人体健康，此外废气中所含的酸性气体对厂区设备也具有腐蚀性;
这类废气直接从液体内产出，并且处于微生物富集的环境中，所以在废气收集环节，在进气口会有杂质残留，时间一长就需要人工进行清理，但是清理容易破坏废水处理池的密封性，所以需要对该部分进行改进。
发明内容
本发明的目的在于，提供一种医药化工废水处理中的尾气除臭系统。
本发明的技术方案：包括废水处理池以及位于废水处理池内腔上部的收集装置，所述收集装置为中空结构，所述收集装置的外侧壁上开设有通口，所述收集装置内固定安装有向下开口的整流仓，所述整流仓的外壁与收集装置的内壁形成旋风流场，从通口进入的流体经旋风流场形成旋风后从整流仓底部进入整流仓内;
所述收集装置的外缘设置有密封膜，所述密封膜将废水处理池内腔隔离出两个独立的空间，包括空间A和空间B，所述空间A连通有充放气装置，所述通口容置于空间B内，当空间A内气压大于空间B内气压一定阈值时，密封膜贴紧于通口关闭通口;
所述整流仓的顶部连通有输气管道，所述输气管道上安装有引风机，所述输气管道的输出端连接有氧化塔除臭装置。
前述的一种医药化工废水处理中的尾气除臭系统中，所述空间A与空间B的连通设置有窄口结构所述通口位于窄口结构的上沿。
前述的一种医药化工废水处理中的尾气除臭系统中，所述收集装置为锥形结构。
前述的一种医药化工废水处理中的尾气除臭系统中，所述废水处理池中安装有除沫器;所述除沫器由设置在液位表面的除沫网和位于除沫网的上部且沿废水处理池槽壁上下滑动的移动栅组成。
前述的一种医药化工废水处理中的尾气除臭系统中，所述移动栅的两侧均安装有驱动机构，所述驱动机构包括气缸，所述气缸的输出端铰接有一连杆，所述连杆的中部铰接于一杠杆座上，所述连杆的输出端铰接有一从动杆，所述从动杆插设于一段沿废水处理池内壁设置的滑轨中，所述从动杆与滑轨之间设有弹簧，所述从动杆的输出端连接至移动栅，所述移动栅由两部分组成，包括基部以及台阶部，所述台阶部柔性连接于基部的下端，所述基部的下端铰接有折角件，所述折角件位于台阶部与基部之间围设出的空槽内，所述折角件的首尾两端均连接有滚轮，所述台阶部的底部固定安装有叶片，所述废水处理池的内侧壁上设置有凸台。
本发明的优点在于：本发明在废水处理池的密封以及废气收集结构上进行了改进，取消了传统的阀门结构，采用隔膜结构结合气压进行导气，使得废气采集更加顺畅，并且隔膜结构还保护了出气口。（发明人郑雪英;郑齐星;刘国选;韦敏光）
