申请日20200708
公开(公告)日20200925
IPC分类号C02F1/00
摘要
本发明涉及一种废水真空回收装置，包括上、下两个叠加设置、并且各自独立运行的筒体，上、下筒体的底部均设有锥形的排水端部，上筒体的排水端部设置于下筒体内部;上筒体的上部连接有进水管，上筒体的底部设有上排放阀门，下筒体的底部设有下排放阀门;真空回收装置通过真空管与废水装置相连。实施中，同一时段，上、下排放阀门最多开启一个，实现排水而不破坏回收装置内的真空度，从而实现连续废水回收。所述的废水连续回收装置实现了废水连续真空回收，降低了废水排放对真空回收过程的影响，方便操作，提高了废水回收效率。
权利要求书

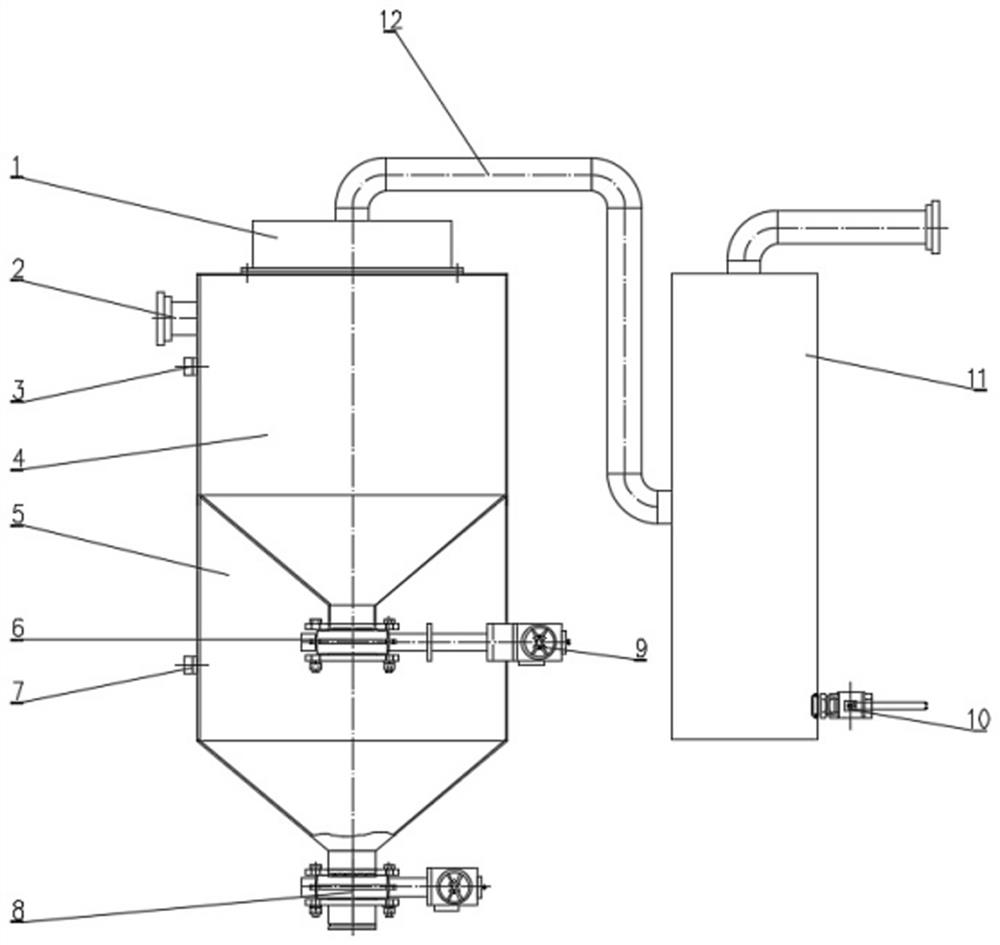

1.一种废水真空回收装置，真空回收装置与废水装置相连，其特征在于：回收装置包括上、下两个叠加设置、并且各自独立运行的筒体，上、下筒体的底部均设有锥形的排水端部，上筒体的排水端部设置于下筒体内部;
上筒体的上部连接有进水管，上筒体的底部设有上排放阀门，下筒体的底部设有下排放阀门，同一时段，上、下排放阀门最多开启一个;
真空回收装置通过真空管与废水装置相连。
2.根据权利要求1所述的一种废水真空回收装置，其特征在于：上筒体顶部设有一捕雾器，捕雾器通过一根真空管与防倒灌装置相连。
3.根据权利要求1所述的一种废水真空回收装置，其特征在于：上排放阀门的一侧设有执行器，执行器设置在下筒体外侧，执行器与上排放阀门的阀杆之间通过一软轴相连，软轴与下筒体的筒壁之间设有密封装置。
4.根据权利要求1所述的一种废水真空回收装置，其特征在于：上筒体设有上液位传感器，下筒体设有下液位传感器。
5.根据权利要求1所述的一种废水真空回收装置，其特征在于：进水管紧贴上筒体的筒壁，斜切入上筒体内部，使废水沿筒壁旋转注入。
6.根据权利要求1所述的一种废水真空回收装置的使用方法，其特征在于：使用方法包括如下步骤：a、进行废水回收时，将废水回收管通过防倒灌装置、上下筒体与所述的废水真空回收装置的进水管连接，同时检查回收装置的顶部捕雾装置，上排放阀门和下排放阀门关闭;b、废水连续回收，废水在真空作用下沿回收管路进入真空连续回收装置，上液位传感器检测上筒体的液位到达预定数值时，通过执行器打开上排放阀门，废水排放到下筒体内，此时下排放阀门处于关闭状态，回收装置内的真空度保持不变; c、上筒体废水排放完毕后，上排放阀门延时关闭，下液位传感器检测液位到达最低液位数值时，下排放阀门打开，将回收装置内的废水排出，下排放阀门延迟关闭，整个回收过程只有一个排放阀门打开，即回收装置内的真空度始终保持不变。
7.根据权利要求6所述的一种废水真空回收装置的使用方法，其特征在于：a步骤中，捕雾装置内部设有过滤材料和筛网，可以阻挡废水飞溅和废水在筒体内高速运动产生的水雾，同时阻挡废水中携带的颗粒状杂质。
8.根据权利要求6所述的一种废水真空回收装置的使用方法，其特征在于：a步骤中，废水回收前，检查防倒灌装置内是否存有积水，工作结束后打开排水阀门将积水排出。
9.根据权利要求6所述的一种废水真空回收装置的使用方法，其特征在于：a步骤中，回收装置包括上、下两个叠加设置、并且各自独立运行的筒体，上、下筒体的底部均设有锥形的排水端部，上筒体的排水端部设置于下筒体内部;上筒体的上部连接有进水管，上筒体的底部设有上排放阀门，下筒体的底部设有下排放阀门，同一时段，上、下排放阀门最多开启一个;真空回收装置通过真空管与废水装置相连。
10.根据权利要求6所述的一种废水真空回收装置的使用方法，其特征在于：a步骤中，上筒体顶部设有一捕雾器，捕雾器通过一根真空管与防倒灌装置相连;上排放阀门的一侧设有执行器，执行器设置在下筒体外侧，执行器与上排放阀门的阀杆之间通过一软轴相连，软轴与下筒体的筒壁之间设有密封装置。
说明书
一种废水真空回收装置及其使用方法
技术领域
本发明涉及废水即时回收的技术领域，具体地说是一种废水真空回收装置及其使用方法，尤其涉及用于船舶、海洋工程表面超高压水自动清洗的连续废水回收装置。
背景技术
目前，在船舶、海洋工程结构物进行高压水表面自动清洗时，废水回收存在真空度瞬间降低为零，导致废水即时回收效率低，甚至即时回收失效问题。上述问题的原因是现有的废水真空回收设备在排水时存在真空尚失，废水真空回收功能失效，导致废水从超高压水自动清洗装置内直接泄露出来，清洗产生的污染物残渣因回收不净附着在物体表面，甚至导致高压水自动设备脱落，清洗过程中断，无法实现连续的废水回收。
同时，现有的设备还存在废水进入真空发生设备，导致废水回收功能失效的现象，无法做到废水收集和废水排放同时进行，工作效率较低。
发明内容
本发明的目的在于提供一种改进的废水真空回收装置及其使用方法，通过设置上、下叠加、形成真空，并且各自独立运行的上、下筒体，满足高压水清洗废水真空连续回收要求，提高了工作效率，同时操作便捷。
为了实现上述目的，本发明的技术方案是：一种废水真空回收装置，真空回收装置与废水装置相连，其特征在于：回收装置包括上、下两个叠加设置、并且各自独立运行的筒体，上、下筒体的底部均设有锥形的排水端部，上筒体的排水端部设置于下筒体内部;上筒体的上部连接有进水管，上筒体的底部设有上排放阀门，下筒体的底部设有下排放阀门，同一时段，上、下排放阀门最多开启一个;真空回收装置通过真空管与废水装置相连。
优选的，上筒体顶部设有一捕雾器，捕雾器通过一根真空管与防倒灌装置相连。
进一步，上排放阀门的一侧设有执行器，执行器设置在下筒体外侧，执行器与上排放阀门的阀杆之间通过一软轴相连，软轴与下筒体的筒壁之间设有密封装置。
进一步，上筒体设有上液位传感器，下筒体设有下液位传感器。
一种废水真空回收装置的使用方法，其特征在于：使用方法包括如下步骤：a、进行废水回收时，将废水回收管通过防倒灌装置、上下筒体与所述的废水真空回收装置的进水管连接，同时检查回收装置的顶部捕雾装置，上排放阀门和下排放阀门关闭;b、废水连续回收，废水在真空作用下沿回收管路进入真空连续回收装置，上液位传感器检测上筒体的液位到达预定数值时，通过执行器打开上排放阀门，废水排放到下筒体内，此时下排放阀门处于关闭状态，回收装置内的真空度保持不变; c、上筒体废水排放完毕后，上排放阀门延时关闭，下液位传感器检测液位到达最低液位数值时，下排放阀门打开，将回收装置内的废水排出，下排放阀门延迟关闭，整个回收过程只有一个排放阀门打开，即回收装置内的真空度始终保持不变。
进一步，a步骤中，捕雾装置内部设有过滤材料和筛网，可以阻挡废水飞溅和废水在筒体内高速运动产生的水雾，同时阻挡废水中携带的颗粒状杂质。
更进一步，a步骤中，废水回收前，检查防倒灌装置内是否存有积水，工作结束后打开排水阀门将积水排出。
相对于现有技术，本发明的技术方案除了整体技术方案的改进，还包括很多细节方面的改进，具体而言，具有以下有益效果：
1、本发明所述的改进方案中，回收装置包括上、下两个叠加设置、并且各自独立运行的筒体，上、下筒体的底部均设有锥形的排水端部，上筒体的排水端部设置于下筒体内部，同一时段，上、下排放阀门最多开启一个，可以保持真空性，实现连续废水回收，降低了废水排放对真空回收过程的影响;
2、本发明的技术方案的中，真空回收装置通过真空管与废水装置相连，上筒体顶部设有一捕雾器，捕雾器通过一根真空管与防倒灌装置相连，可以阻挡杂物进入回收管路，同时防止倒灌，保证使用的安全性和高效性;
3、本发明各部件布局合理，使用便捷，使得废水回收和排放互不影响，提高了工作效率;
4、本发明设计合理，成本较低，便于商业推广和利用。（发明人刘洪伟;刘鹏;顾长石;董浩;李佳妮;胡运涛）
