申请日20200710
公开(公告)日20201009
IPC分类号C02F9/04; C02F1/52; C02F103/20
摘要
本发明涉及一种养殖场废水循环再利用装置，包括箱体、进水口、出水口、杂质输送机构、沉淀机构和过滤机构，所述箱体的左侧体壁上设置有进水口，所述箱体的右侧体壁上开设有出水口，所述杂质输送机构设置在箱体的内部，且箱体的内部也设置有沉淀机构和过滤机构;本发明出药盘上等角度的设置有出药管，这样能够通过出药管对其内部的污水进行搅拌，使药液和污水混合的更加的完全，过滤的效果更好，分流板内部为中空结构，且四级过滤网后面的分流板内腔与过滤盘相连接，这样能够将污水进行分流，更为细致的对其进行过滤。
权利要求书
1.一种养殖场废水循环再利用装置，包括箱体(1)、进水口(2)、出水口(3)、杂质输送机构(4)、沉淀机构(5)和过滤机构(6)，其特征在于：所述箱体(1)的左侧体壁上设置有进水口(2)，所述箱体(1)的右侧体壁上开设有出水口(3)，所述杂质输送机构(4)设置在箱体(1)的内部，且箱体(1)的内部也设置有沉淀机构(5)和过滤机构(6)。
2.根据权利要求1所述的一种养殖场废水循环再利用装置，其特征在于：所述杂质输送机构(4)包括电机(41)、转动轴(42)、一级旋转叶(43)、一级过滤网(44)、输送管(45)、二级旋转叶(46)、二级过滤网(47)后盖(48)、放置槽(49)、连接弹簧(410)、连接板(411)和毛刷(412)，所述电机(41)的输出端连接有转动轴(42)，所述转动轴(42)上设置有一级旋转叶(43)，所述二级过滤网(47)设置在箱体(1)的内部，且二级过滤网(47)上穿插有转动轴(42)，所述一级旋转叶(43)的上下两侧设置有一级过滤网(44)，且一级过滤网(44)的一端连接在箱体(1)的内壁上，所述一级过滤网(44)的另一端连接有输送管(45)，且输送管(45)的内部穿插有转动轴(42)，穿插在输送管(45)内的所述的转动轴(42)上设置有二级旋转叶(46)，所述输送管(45)后端连接有后盖(48)，所述一级旋转叶(43)开设有放置槽(49)，且放置槽(49)中固定连接有连接弹簧(410)，所述连接弹簧(410)的一端连接有连接板(411)，所述连接板(411)上设置有毛刷(412)。
3.根据权利要求2所述的一种养殖场废水循环再利用装置，其特征在于：所述沉淀机构(5)包括第一皮带轮(51)、皮带(52)、第二皮带轮(53)、传动杆(54)、放药箱(55)、抽水机(56)、第一锥形齿轮(57)、出药管(58)、第一轴承(59)、连接水管(510)、第二锥形齿轮(511)、出药盘(512)、出药管(513)、出药孔(514)、电磁阀(515)和沉淀板(516)，所述第一皮带轮(51)固定连接在转动轴(42)上，且第一皮带轮(51)通过皮带(52)与第二皮带轮(53)相连接，所述第二皮带轮(53)上连接有传动杆(54)，且传动杆(54)的末端连接有第一锥形齿轮(57)，所述第一锥形齿轮(57)上啮合连接有第二锥形齿轮(511)，所述第二锥形齿轮(511)内部套接有连接水管(510)，且连接水管(510)的上端内部嵌合有第一轴承(59)，所述连接水管(510)的下端连接有出药盘(512)，且出药盘(512)上设置有出药管(513)，所述出药盘(512)和出药管(513)上均设置有出药孔(514)，所述出药盘(512)的下方设置有沉淀板(516)，所述电磁阀(515)设置在出药盘(512)一侧的输送管(45)上，所述放药箱(55)固定在箱体(1)的上表面，且放药箱(55)的上表面设置有抽水机(56)，所述抽水机(56)上连接出药管(58)，且出药管(58)的一端连接在第一轴承(59)上。
4.根据权利要求2所述的一种养殖场废水循环再利用装置，其特征在于：所述过滤机构(6)包括三级过滤网(61)、第二轴承(62)、过滤盘(63)、分流板(64)和四级过滤网(65)，所述三级过滤网(61)设在箱体(1)的内部，所述第二轴承(62)套在输送管(45)的外壁，且第二轴承(62)外壁连接有过滤盘(63)，所述过滤盘(63)上连接有分流板(64)，且分流板(64)内部设置有四级过滤网(65)。
5.根据权利要求2所述的一种养殖场废水循环再利用装置，其特征在于：所述一级过滤网(44)设置有两个，且一级过滤网(44)倾斜设置，并且2个一级过滤网(44)关于转动轴(42)的横向中轴线对此设置。
6.根据权利要求2所述的一种养殖场废水循环再利用装置，其特征在于：所述一级旋转叶(43)与二级旋转叶(46)的结构相同，且一级旋转叶(43)的直径逐渐减小。
7.根据权利要求3所述的一种养殖场废水循环再利用装置，其特征在于：所述沉淀板(516)包括外框(5161)、过滤板(5162)、凹槽(5163)和沉淀槽(5164)，所述外框(5161)的侧边设置有过滤板(5162)，所述过滤板(5162)与外框(5161)之间构成凹槽(5163)，所述凹槽(5163)的表面上开设有沉淀槽(5164)。
8.根据权利要求3所述的一种养殖场废水循环再利用装置，其特征在于：所述出药管(513)等角度的分布在出药盘(512)上，且出药管(513)上均匀的分布有出药孔(514)。
9.根据权利要求4所述的一种养殖场废水循环再利用装置，其特征在于：所述分流板(64)的形状为弧形，且分流板(64)关于过滤盘(63)的横向中轴线对称设置。
说明书
一种养殖场废水循环再利用装置
技术领域
本发明涉及环保相关设备领域，尤其涉及一种养殖场废水循环再利用装置。
背景技术
养殖场是将一定数量的畜禽等驯化动物或者鹿、麝、狐、貂、水獭、鹌鹑等野生动物集中到特定区域内统一饲养、繁殖的场所，在养殖场中每天都会产生大量的废水，造成水资源的浪费，对环境造成一定的污染。
以往人们通常会简单的过滤使其达到能够排放的标准，而现有的废水循环再利用装置，在使用时不能更好的将大块的废渣排出装置外，而且也不能更好的对废水进行过滤，鉴于以上现有的养殖场废水循环再利用装置存在的缺点，有必要将其进行改进，来完善此项装置，为工作人员提供更大的便利。
发明内容
本发明的目的在于提供一种养殖场废水循环再利用装置，以解决上述背景技术中提出的问题。

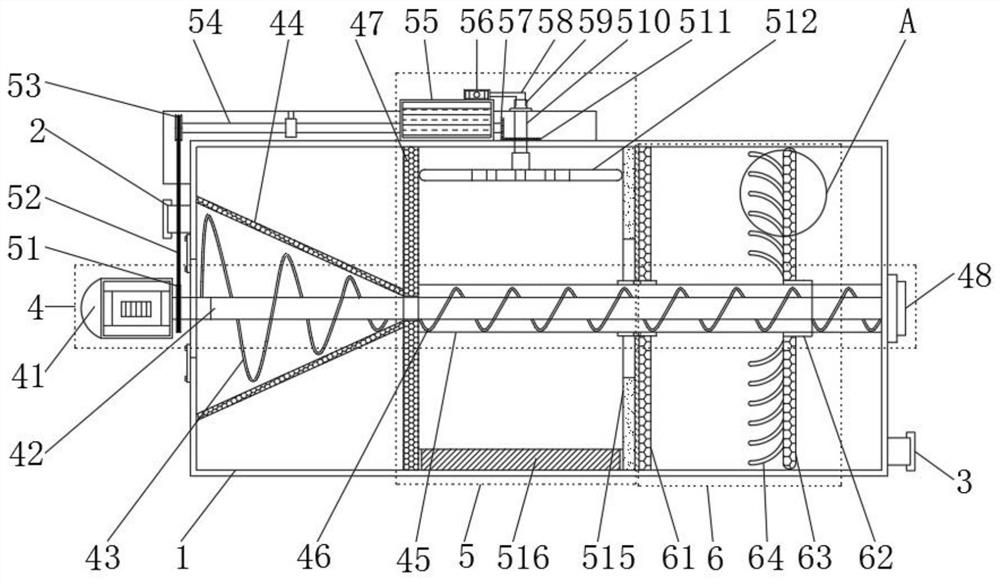

为了实现以上目的，本发明采用的技术方案为：一种养殖场废水循环再利用装置，包括箱体(1)、进水口(2)、出水口(3)、杂质输送机构(4)、沉淀机构(5)和过滤机构(6)，所述箱体(1)的左侧体壁上设置有进水口(2)，所述箱体(1)的右侧体壁上开设有出水口(3)，所述杂质输送机构(4)设置在箱体(1)的内部，且箱体(1)的内部也设置有沉淀机构(5)和过滤机构(6)。
进一步的，所述杂质输送机构(4)包括电机(41)、转动轴(42)、一级旋转叶(43)、一级过滤网(44)、输送管(45)、二级旋转叶(46)、二级过滤网(47)后盖(48)、放置槽(49)、连接弹簧(410)、连接板(411)和毛刷(412)，所述电机(41)的输出端连接有转动轴(42)，所述转动轴(42)上设置有一级旋转叶(43)，所述二级过滤网(47)设置在箱体(1)的内部，且二级过滤网(47)上穿插有转动轴(42)，所述一级旋转叶(43)的上下两侧设置有一级过滤网(44)，且一级过滤网(44)的一端连接在箱体(1)的内壁上，所述一级过滤网(44)的另一端连接有输送管(45)，且输送管(45)的内部穿插有转动轴(42)，穿插在输送管(45)内的所述的转动轴(42)上设置有二级旋转叶(46)，所述输送管(45)后端连接有后盖(48)，所述一级旋转叶(43)开设有放置槽(49)，且放置槽(49)中固定连接有连接弹簧(410)，所述连接弹簧(410)的一端连接有连接板(411)，所述连接板(411)上设置有毛刷(412)。
进一步的，所述沉淀机构(5)包括第一皮带轮(51)、皮带(52)、第二皮带轮(53)、传动杆(54)、放药箱(55)、抽水机(56)、第一锥形齿轮(57)、出药管(58)、第一轴承(59)、连接水管(510)、第二锥形齿轮(511)、出药盘(512)、出药管(513)、出药孔(514)、电磁阀(515)和沉淀板(516)，所述第一皮带轮(51)固定连接在转动轴(42)上，且第一皮带轮(51)通过皮带(52)与第二皮带轮(53)相连接，所述第二皮带轮(53)上连接有传动杆(54)，且传动杆(54)的末端连接有第一锥形齿轮(57)，所述第一锥形齿轮(57)上啮合连接有第二锥形齿轮(511)，所述第二锥形齿轮(511)内部套接有连接水管(510)，且连接水管(510)的上端内部嵌合有第一轴承(59)，所述连接水管(510)的下端连接有出药盘(512)，且出药盘(512)上设置有出药管(513)，所述出药盘(512)和出药管(513)上均设置有出药孔(514)，所述出药盘(512)的下方设置有沉淀板(516)，所述电磁阀(515)设置在出药盘(512)一侧的输送管(45)上，所述放药箱(55)固定在箱体(1)的上表面，且放药箱(55)的上表面设置有抽水机(56)，所述抽水机(56)上连接出药管(58)，且出药管(58)的一端连接在第一轴承(59)上。
进一步的，所述过滤机构(6)包括三级过滤网(61)、第二轴承(62)、过滤盘(63)、分流板(64)和四级过滤网(65)，所述三级过滤网(61)设在箱体(1)的内部，所述第二轴承(62)套在输送管(45)的外壁，且第二轴承(62)外壁连接有过滤盘(63)，所述过滤盘(63)上连接有分流板(64)，且分流板(64)内部设置有四级过滤网(65)。
进一步的，所述一级过滤网(44)设置有两个，且一级过滤网(44)倾斜设置，并且2个一级过滤网(44)关于转动轴(42)的横向中轴线对此设置。
进一步的，所述一级旋转叶(43)与二级旋转叶(46)的结构相同，且一级旋转叶(43)的直径逐渐减小。
进一步的，所述沉淀板(516)包括外框(5161)、过滤板(5162)、凹槽(5163)和沉淀槽(5164)，所述外框(5161)的侧边设置有过滤板(5162)，所述过滤板(5162)与外框(5161)之间构成凹槽(5163)，所述凹槽(5163)的表面上开设有沉淀槽(5164)。
进一步的，所述出药管(513)等角度的分布在出药盘(512)上，且出药管(513)上均匀的分布有出药孔(514)。
进一步的，所述分流板(64)的形状为弧形，且分流板(64)关于过滤盘(63)的横向中轴线对称设置。
本发明的有益效果为：
1、该养殖场废水循环再利用装置中设置有一级旋转叶和二级旋转叶，能够将一级过滤网过滤掉的大块的杂质旋转推进到输送管中，之后二级旋转叶旋转将杂质推出输送管，在一级旋转叶和二级旋转叶均设置有毛刷这样能够使杂质不会粘附在一级过滤网表面和输送管的内壁上。
2、该养殖场废水循环再利用装置中出药盘上等角度的设置有出药管，这样能够通过出药管对其内部的污水进行搅拌，使药液和污水混合的更加的完全，过滤的效果更好，分流板内部为中空结构，且四级过滤网后面的分流板内腔与过滤盘相连接，这样能够将污水进行分流，更为细致的对其进行过滤。
3、该养殖场废水循环再利用装置中打开电磁阀，污水流出，沉淀板上的过滤板能够进一步的过滤，而且“S”形的沉淀槽能够防止絮状的杂质随着水流进行流动，之后将沉淀板取出对其进行清理，便于对其进行集中处理，过滤后的水能够再次利用，节约了水资源，并且能够减少对环境的污染。（发明人史蕾;付坤伦;刘成阳;郭尊英）
