申请日2020.03.25
公开(公告)日2020.06.09
IPC分类号G01N1/14; G01N33/18
摘要
本发明涉及污水处理的技术领域，针对河道中央采样不便的缺点，旨在提出一种监理用污水分析考核系统，其包括，从河岸延伸到河内延伸设置有安装架，安装架上安装有多个取样筒，安装架上安装有驱动多个取样筒同步进入水中或离开水面的驱动件，安装架上安装有推动多个取样筒往岸边运动的推动件。本发明具有通过驱动件驱动取样筒浸入到水下以采集河水，取样筒采集完毕之后驱动件驱动取样筒离开水面，再通过推动件将多个取样筒往岸边推动以便工作人员获取到到取样筒内的水源样本，采样地点稳定，进而方便进行污水采样。通过设置多个取样筒以使得获取多个污水检测样本，以提高污水检测数据的准确性。
权利要求书

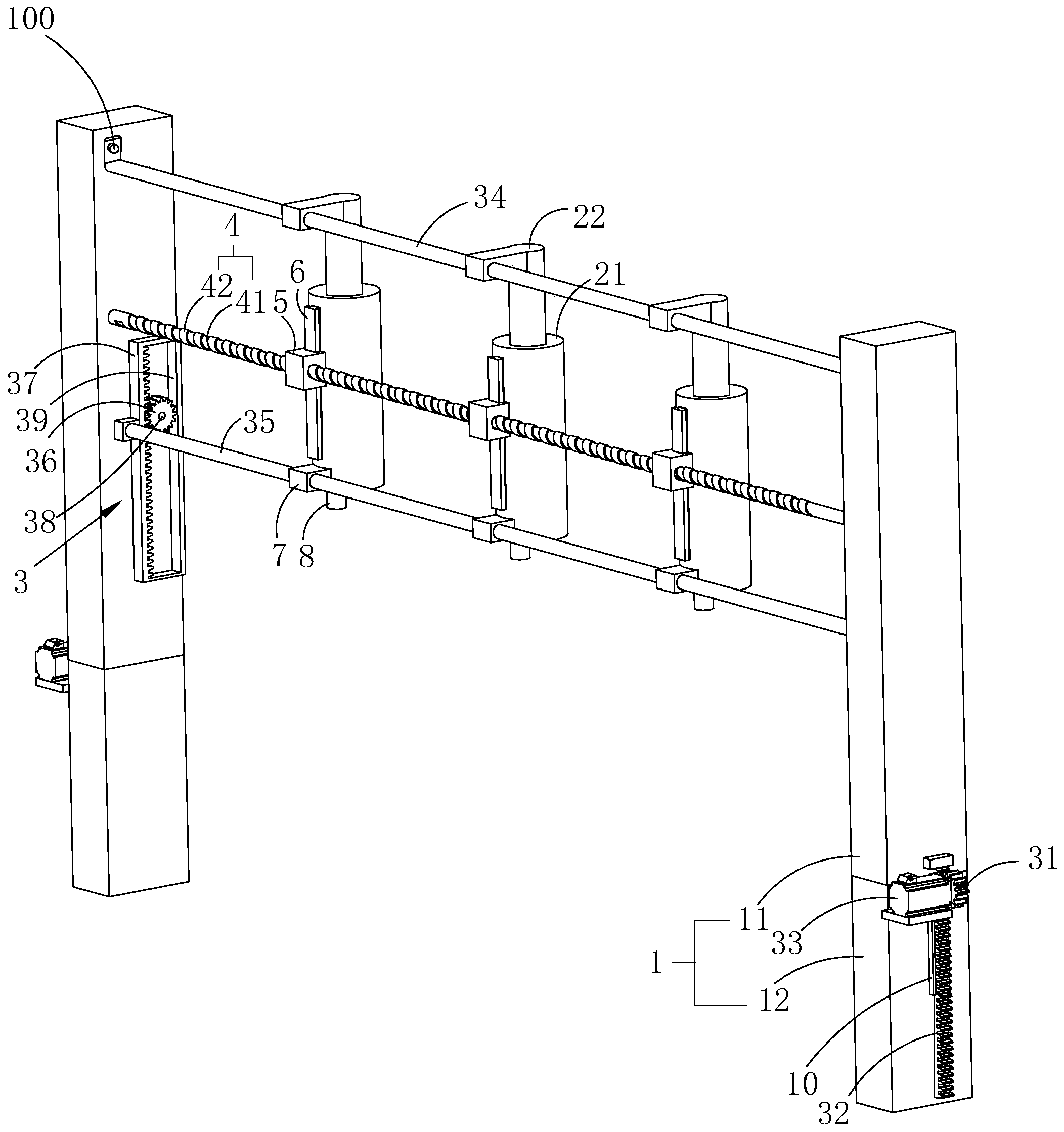

1.一种监理用污水分析考核系统，其特征在于，包括从河岸延伸到河内延伸设置的安装架(1)，所述安装架(1)上安装有多个取样筒(2)，所述安装架(1)上安装有驱动多个所述取样筒(2)同步进入水中或离开水面的驱动件(3)，所述安装架(1)上安装有推动多个取样筒(2)往岸边运动的推动件(4)。
2.根据权利要求1所述的一种监理用污水分析考核系统，其特征在于，所述安装架(1)包括固定杆(12)和与固定杆(12)滑动连接的滑杆(11)，所述驱动件(3)包括安装在固定杆(12)上的主高度电机(33)，主高度电机(33)的转动轴上同轴固定有主齿轮(31)，主齿轮(31)上啮合有主齿条(32)，主齿条(32)的一端与滑杆(11)固定连接，取样筒(2)与主齿条(32)连接。
3.根据权利要求2所述的一种监理用污水分析考核系统，其特征在于，所述驱动件(3)还包括与滑杆(11)连接的上安装杆(34)和下安装杆(35)，所述取样筒(2)包括一端开口的筒体(21)和从筒体(21)的开口端插入筒体(21)内的活塞杆(22)，所述筒体(21)内放置有活塞(23)，所述活塞杆(22)与所述活塞(23)固定连接，所述活塞杆(22)的一端伸出在筒体(21)外，所述活塞(23)与所述筒体(21)滑动连接，所述筒体(21)与开口相对的一端开有进水孔，所述进水孔的孔径小于十分之一筒体(21)开口端的口径，所述进水孔朝向河面设置，所述活塞杆(22)插接于所述上安装杆(34)，所述下安装杆(35)插接于所述筒体(21)，所述滑杆(11)上安装有驱动下安装杆(35)朝向远离或者靠近水面运动的副高度电机(38)。
4.根据权利要求3所述的一种监理用污水分析考核系统，其特征在于，所述上安装杆(34)与滑杆(11)滑动连接，所述滑杆(11)上设有限制上安装杆(34)滑动的限位件。
5.根据权利要求3所述的一种监理用污水分析考核系统，其特征在于，所述驱动件(3)还包括副齿轮(36)和与副齿轮(36)啮合的副齿条(37)，所述副齿轮(36)上与副齿轮(36)啮合相对的一侧设置有防脱杆(39)，所述防脱杆(39)的两端分别和副齿条(37)的两端固定连接，所述副齿轮(36)与所述防脱杆(39)滑动连接，所述驱动件(3)还包括安装在滑杆(11)上的副高度电机(38)，所述副高度电机(38)与所述副齿轮(36)同轴固定，所述下安装杆(35)与所述副齿条(37)固定连接。
6.根据权利要求3所述的一种监理用污水分析考核系统，其特征在于，所述推动件(4)包括推杆(41)和驱动推杆(41)转动的驱动电机，所述推杆(41)上沿推杆(41)的长度方向设置的成螺纹状的凸条(42)，所述筒体(21)上开有供凸条(42)卡入的卡槽(9)，所述筒体(21)与所述推杆(41)滑动连接。
7.根据权利要求5所述的一种监理用污水分析考核系统，其特征在于，还包括与主高度电机(33)连接的控制模块(20)，控制模块(20)包括：
高度检测模块(202)，用于检测取样筒(2)与水面的高度并输出高度信号;
判断模块(203)，耦接于所述高度检测模块(202)以接收高度信号并根据高度信号输出与取样筒(2)的位移量对应的判断信号;
转换模块(204)，耦接于判断模块(203)以接收判断信号并将判断信号转变为控制主高度电机(33)工作时长的转换信号;
执行模块(205)，耦接于转换模块(204)并响应于转换信号控制主高度电机(33)工作预设时长。
8.根据权利要求7所述的一种监理用污水分析考核系统，其特征在于，还包括：在高度检测模块(202)之前，控制模块(20)还包括：
流速检测模块(200)，用于检测河流的流速并在流速到达预设范围值时输出流速信号;
流速比较模块(201)，耦接于所述流速检测模块(200)并预设有流速基准值信号且在流速信号等于流速基准值信号时输出比较信号。
说明书
一种监理用污水分析考核系统
技术领域
本发明涉及污水处理的技术领域，尤其是涉及一种监理用污水分析考核系统。
背景技术
污水处理分析是将污水处理过程中各种物质进行分析和检测的一道工序，监理用污水分析考核系统主要是对已经处理过的河段的水质进行检查，用以检测河水处理是否达标。
现有的在对河道中央的污水进行采集时，需要采集河道内不同的地点的水样进行检测，以准确分析出河道水质情况。如专利号为CN208860635U提出的一种污水处理用采样装置，通过设置保护箱、把手、取样头、连接板、固定板、转盘、取样槽、限位板、传动杆、连接块、转轴、第一锥齿轮、活动底座、第二锥齿轮、螺杆、滑槽、滑杆、套板、固定块、卡杆和卡槽的配合使用，实现了对不同深度的污水进行取样。
上述中的现有技术方案存在以下缺陷：对较宽的河道进行样本的采集时，因河道中部位置离岸较远，采用上述的采样装置较难直接采集到河道中央的河水样本，不利于对水质的分析，因此还存在改善的空间。
发明内容
本发明目的一是提供一种监理用污水分析考核系统。
本发明的上述发明目的一是通过以下技术方案得以实现的：
一种监理用污水分析考核系统，包括从河岸延伸到河内延伸设置有安装架，所述安装架上安装有多个取样筒，所述安装架上安装有驱动多个所述取样筒同步进入水中或离开水面的驱动件，所述安装架上安装有推动多个取样筒往岸边运动的推动件。
通过采用上述技术方案，通过驱动件驱动取样筒浸入到水下以采集河水，取样筒采集完毕之后驱动件驱动取样筒离开水面，再通过推动件将多个取样筒往岸边推动以便工作人员获取到到取样筒内的水源样本，进而方便进行污水检测工作。通过设置多个取样筒以使得获取多个污水检测样本，以提高污水检测数据的准确性。通过将安装架的一端设置在河内，以便取样筒可以获取河道内较靠近河中心处的水，且采集时取样筒采集的是同一个地方的污水样本，通过分析河道多个采集点的水，以提供多组分析数据，有利于对污水水质的判断。
本发明在一较佳示例中可以进一步配置为：所述安装架包括固定杆和与固定杆滑动连接的滑杆，所述驱动件包括安装在固定杆上的主高度电机，主高度电机的转动轴上同轴固定有主齿轮，主齿轮上啮合有主齿条，主齿条的一端与滑杆固定连接，取样筒与主齿条连接。
通过采用上述技术方案，主高度电机通过驱动主齿轮转动以使得主齿条运动，主齿条在运动时驱动取样筒往水面方向运动，以降低丰水期和枯水期对取样筒造成的影响，及时调节筒体的升降高度以采集到较佳的污水检测样本，有利于提高污水检测数据的准确性。
本发明在一较佳示例中可以进一步配置为：所述驱动件还包括与滑杆连接的上安装杆和下安装杆，所述取样筒包括一端开口的筒体和从筒体的开口端插入筒体内的活塞杆，所述筒体内放置有活塞，所述活塞杆与所述活塞固定连接，所述活塞杆的一端伸出在筒体外，所述活塞与所述筒体滑动连接，所述筒体与开口相对的一端开有进水孔，所述进水孔的孔径小于十分之一筒体开口端的口径，所述进水孔朝向河面设置，所述活塞杆插接于所述上安装杆，所述下安装杆插接于所述筒体，所述滑杆上安装有驱动下安装杆朝向远离或者靠近水面运动的副高度电机。
通过采用上述技术方案，通过滑杆带动上安装杆和下安装杆往水面方向运动，以使得取样筒靠近水面，再控制副高度电机以使得下安装杆带动筒体往水下方向运动，此时，位于筒体内的塞块在筒体运动时相对于筒体朝远离水面的方向运动，因进水孔的孔径小于十分之一筒体开口端的口径，以使得在筒体活动的过程中，筒体内在进水孔到活塞端内形成负压，有利于将河道内的水从进水孔处被吸进到筒体内，直到筒体内存满水之后，驱动件驱动筒体以使得筒体升离水面，然后推动件将筒体推向岸边，以便操作者获得采集到的污水样本。将活塞杆与上安装杆插接，以使得在筒体运动时，活塞杆保持不动，进而使得活塞保持不动，以便筒体活动以在筒体内形成负压。
本发明在一较佳示例中可以进一步配置为：所述上安装杆与滑杆滑动连接，所述滑杆上设有限制上安装杆滑动的限位件。
通过采用上述技术方案，活塞在运动时，通过设置上安装杆与滑杆滑动连接，以使得在取样筒取样完毕之后，通过滑动上安装杆带动活塞杆运动以将筒体内的污水样本转移到密封容器内，以便进行污水检测分析。
本发明在一较佳示例中可以进一步配置为：所述驱动件还包括副齿轮和与副齿轮啮合的副齿条，所述副齿轮上与副齿轮啮合相对的一侧设置有防脱杆，所述防脱杆的两端分别和副齿条的两端固定连接，所述副齿轮与所述防脱杆滑动连接，所述驱动件还包括安装在滑杆上的副高度电机，所述副高度电机与所述副齿轮同轴固定，所述下安装杆与所述副齿条固定连接。
通过采用上述技术方案，副高度电机在转动时驱动副齿轮转动，副齿轮在转动的过程中带动副齿条竖直运动，副齿条在运动时进一步带动与之固定连接的下安装杆运动，通过控制副齿轮转动的圈数便可以控制筒体升降的高度，进而控制进入到筒体内污水的采集量，以便操作者采集到需要的污水样本量用以检测。通过设置防脱杆以使得在副齿条运动时，副齿条不易脱离副齿轮，提高了副齿轮和副齿条啮合的稳定性。
本发明在一较佳示例中可以进一步配置为：所述推动件包括推杆和驱动推杆转动的驱动电机，所述推杆上沿推杆的长度方向设置成螺纹状的凸条，所述筒体上开有供凸条卡入的卡槽，所述筒体与所述推杆滑动连接。
通过采用上述技术方案，凸条与卡槽卡接，同时，因上安装杆与活塞杆滑动连接，以对筒体的周向转动具有限位的作用，以使得在驱动电机驱动推杆转动的过程中，筒体沿着推杆的长度方向滑动以往岸边方向靠近，以便操作者可以站在岸边获取到污水采集样本，以便实现对污水的检测。
本发明在一较佳示例中可以进一步配置为：还包括与主高度电机连接的控制模块，控制模块包括：
高度检测模块，用于检测取样筒与水面的高度并输出高度信号;
判断模块，耦接于所述高度检测模块以接收高度信号并根据高度信号输出与取样筒的位移量对应的判断信号;
转换模块，耦接于判断模块以接收判断信号并将判断信号转变为控制主高度电机工作时长的转换信号;
执行模块，耦接于转换模块并响应于转换信号控制主高度电机工作预设时长。
通过采用上述技术方案，通过高度模块对此时取样筒距离水面的高度以获取高度信号，判断模块根据获取到高度信号计算出取样筒需要移动的位移量，转换模块根据接收到的判断信号转换为控制主高度电机工作时长的转换信号，执行模块在接收到转换信号时动作以启动主高度电机并在控制主高度电机的工作时长，根据取样筒距离水面的高度以控制主高度电机的工作时长间接控制滑杆的位移量，进而控制取样筒的运动行程，从而可以根据河面的不同高度及时调整取样筒进入水下的高度，有利于取样筒采集到河道预设地点的污水样本，进而有利于提高污水检测数据的准确性。
本发明在一较佳示例中可以进一步配置为：还包括：在高度检测模块之前，控制模块还包括：
流速检测模块，用于检测河流的流速并在流速到达预设范围值时输出流速信号;
流速比较模块，耦接于所述流速检测模块并预设有流速基准值信号且在流速信号等于流速基准值信号时输出比较信号。
通过采用上述技术方案，河流不同的流速对采集到的污水样本也存在影响，通过设置流速检测模块在主高度电机启动之前对河流的流速进行检测，通过流速比较模块对检测到流速信号进行检测，以在河流流速处于预设值范围再启动主高度电机进行污水样本采集工作，以提高污水检测数据的准确性，降低河流流速对样本采集的影响。
综上所述，本发明包括以下至少一种有益技术效果：
1.通过驱动件驱动取样筒浸入到水下以采集河水，取样筒采集完毕之后驱动件驱动取样筒离开水面，再通过推动件将多个取样筒往岸边推动以便工作人员获取到到取样筒内的水源样本，采集时取样筒稳定在相同的位置，以使得取样筒采集到纯度较高，有利于提高对河道污水分析的准确性。通过设置多个取样筒以使得获取多个污水检测样本，以提高污水检测数据的准确性。通过将安装架的一端设置在河内，以便取样筒可以获取河道内较靠近河中心处的水，通过分析河道多个采集点的水，以提供多组分析数据，有利于对污水水质的判断;
2.副高度电机在转动时驱动副齿轮转动，副齿轮在转动的过程中带动副齿条竖直运动，副齿条在运动时进一步带动与之固定连接的下安装杆运动，通过控制副齿轮转动的圈数便可以控制筒体升降的高度，进而控制进入到筒体内污水的采集量，以便操作者采集到需要的污水样本量用以检测。通过设置防脱杆以使得在副齿条运动时，副齿条不易脱离副齿轮，提高了副齿轮和副齿条啮合的稳定性;
3.通过高度模块对此时取样筒距离水面的高度以获取高度信号，判断模块根据获取到高度信号计算出取样筒需要移动的位移量，转换模块根据接收到的判断信号转换为控制主高度电机工作时长的转换信号，执行模块在接收到转换信号时动作以启动主高度电机并在控制主高度电机的工作时长，根据取样筒距离水面的高度以控制主高度电机的工作时长间接控制滑杆的位移量，进而控制取样筒的运动行程，从而可以根据河面的不同高度及时调整取样筒进入水下的高度，有利于取样筒采集到河道预设地点的污水样本，进而有利于提高污水检测数据的准确性。（发明人李家润;曹昌顺;邹友民;盛辉;张晓林）
