申请日2020.03.23
公开(公告)日2020.06.09
IPC分类号C02F9/10
摘要
本发明涉及污水处理装置技术领域，具体地说，涉及一种农村生活污水油水深度分离装置，包括生活污水池、油水分离箱、加热分离箱和冷却池，生活污水池内底部安装有水泵，水泵的出水端连接有输送管，油水分离箱内安装有油水分离膜结构，油水分离箱的顶部连接有进液管油水分离箱的底部连接有排水管，加热分离箱内安装有若干均匀等距呈线性排列的电加热管。本发明通过设置的油水分离箱可以将过滤后的油水混合物进行油水分离，油水分离膜的多孔结构、高渗透性和特殊的表面性能使其在油水分离中具有极大的应用潜力，并通过加热分离箱将已分离后的水进一步进行分离，提高油水分离的效果，使得分离后的水更加纯净。
权利要求书

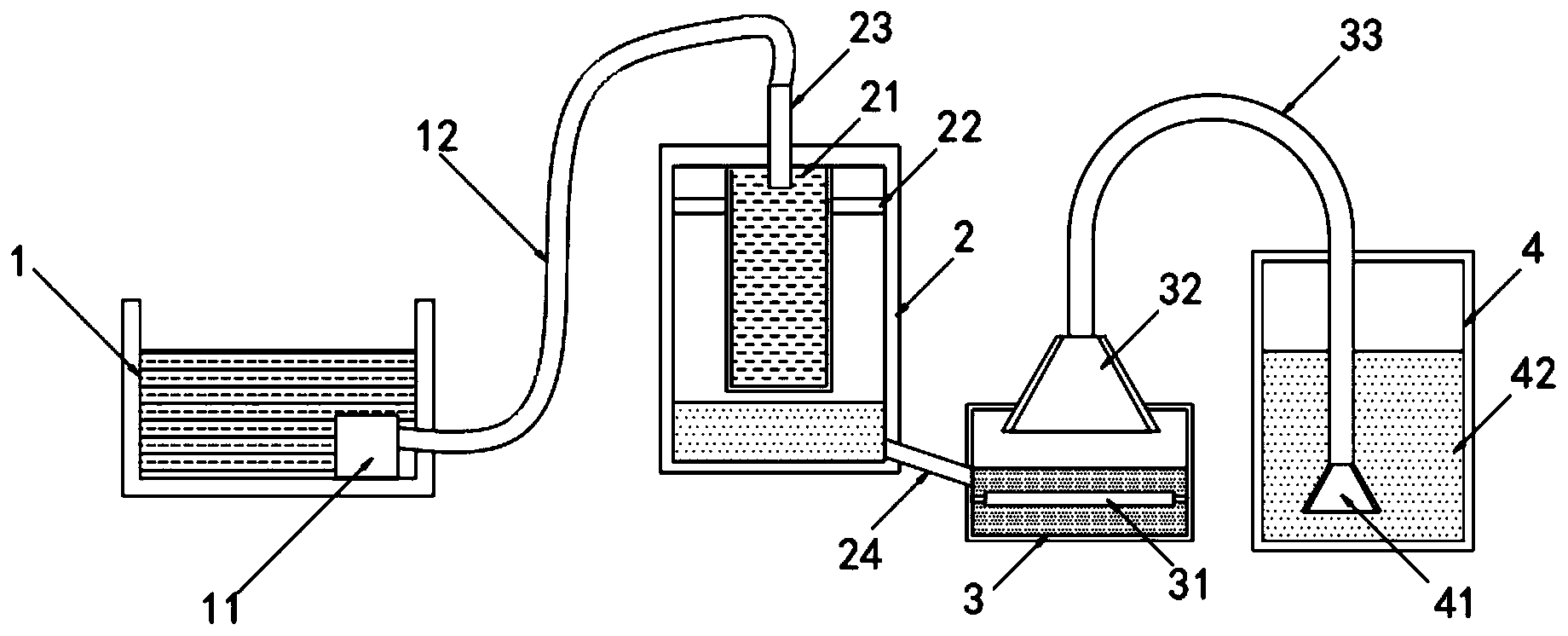

1.一种农村生活污水油水深度分离装置，其特征在于：包括生活污水池(1)、油水分离箱(2)、加热分离箱(3)和冷却池(4)，所述生活污水池(1)内底部安装有水泵(11)，所述水泵(11)的出水端连接有输送管(12)，所述油水分离箱(2)内安装有油水分离膜结构(21)，所述油水分离箱(2)的顶部连接有进液管(23)，所述输送管(12)远离水泵(11)的一端连接于所述进液管(23)上，所述油水分离箱(2)的底部连接有排水管(24)，所述油水分离箱(2)通过排水管(24)与加热分离箱(3)连接，所述加热分离箱(3)内安装有若干均匀等距呈线性排列的电加热管(31)，所述加热分离箱(3)的顶部安装有蒸汽吸收漏斗(32)，蒸汽吸收漏斗(32)上连接有蒸汽输送管(33)，所述蒸汽输送管(33)的出气端插入至冷却池(4)，且冷却池(4)内设置有冷水区(42)。
2.根据权利要求1所述的农村生活污水油水深度分离装置，其特征在于：所述蒸汽输送管(33)远离蒸汽吸收漏斗(32)的一端部连接有出气漏斗(41)，所述出气漏斗(41)插入至冷水区(42)内。
3.根据权利要求1所述的农村生活污水油水深度分离装置，其特征在于：所述电加热管(31)的加热温度为60-80℃。
4.根据权利要求1所述的农村生活污水油水深度分离装置，其特征在于：所述油水分离膜结构(21)包括呈中空无底圆柱状的固定架(211)，所述固定架(211)上安装有呈中空圆柱状的油水分离膜(212)，所述油水分离膜(212)的顶部设置有固定环(213)。
5.根据权利要求4所述的农村生活污水油水深度分离装置，其特征在于：所述固定架(211)的外壁上设置有若干均匀等距呈环状排列的支架(22)，所述固定架(211)通过支架(22)连接于所述油水分离箱(2)的内壁上。
6.根据权利要求5所述的农村生活污水油水深度分离装置，其特征在于：所述油水分离膜(212)的直径与所述固定架(211)的内径尺寸相适配。
7.根据权利要求4所述的农村生活污水油水深度分离装置，其特征在于：所述油水分离箱(2)的顶部边缘设置有外螺纹连接头(26)，所述油水分离箱(2)通过外螺纹连接头(26)连接有内螺纹结构的密封盖(25)。
8.根据权利要求7所述的农村生活污水油水深度分离装置，其特征在于：所述外螺纹连接头(26)与所述固定架(211)的顶部位于同一水平高度。
9.根据权利要求7所述的农村生活污水油水深度分离装置，其特征在于：所述进液管(23)插接于所述密封盖(25)的中心处并延伸至油水分离膜(212)的内部。
10.根据权利要求4所述的农村生活污水油水深度分离装置，其特征在于：所述固定环(213)与油水分离膜(212)为一体成型结构，所述固定环(213)的直径尺寸与固定架(211)的直径尺寸相适配。
说明书
一种农村生活污水油水深度分离装置
技术领域
本发明涉及污水处理装置技术领域，具体为一种农村生活污水油水深度分离装置。
背景技术
农村生活污水处理是将生活污水中的有害物质和污染环境成份清除、降解做无害处理。农村生活污水处理要着重考虑选用成熟可靠，适合农村特点和实际污水处理适用技术。农村污水处理，可根据实际情况将水质进行中和农用产品，从而达到回用及环保降解排放。现如今的农村生活污水处理系统中大多数时将污水中的重金属和有害物质进行去除，污水中内的油类物质无法进行清除。
发明内容
本发明的目的在于提供一种农村生活污水油水深度分离装置，以解决上述背景技术中提出的现如今农村生活污水处理系统中大多数时将污水中的重金属和有害物质进行去除，污水中内的油类物质无法进行清除的问题。
为实现上述目的，本发明提供如下技术方案：
一种农村生活污水油水深度分离装置，包括生活污水池、油水分离箱、加热分离箱和冷却池，所述生活污水池内底部安装有水泵，所述水泵的出水端连接有输送管，所述油水分离箱内安装有油水分离膜结构，所述油水分离箱的顶部连接有进液管，所述输送管远离水泵的一端连接于所述进液管上，所述油水分离箱的底部连接有排水管，所述油水分离箱通过排水管与加热分离箱连接，所述加热分离箱内安装有若干均匀等距呈线性排列的电加热管，所述加热分离箱的顶部安装有蒸汽吸收漏斗，蒸汽吸收漏斗上连接有蒸汽输送管，所述蒸汽输送管的出气端插入至冷却池，且冷却池内设置有冷水区。
作为优选，所述蒸汽输送管远离蒸汽吸收漏斗的一端部连接有出气漏斗，所述出气漏斗插入至冷水区内。
作为优选，所述电加热管的加热温度为60-80℃。
作为优选，所述油水分离膜结构包括呈中空无底圆柱状的固定架，所述固定架上安装有呈中空圆柱状的油水分离膜，所述油水分离膜的顶部设置有固定环。
作为优选，所述固定架的外壁上设置有若干均匀等距呈环状排列的支架，所述固定架通过支架连接于所述油水分离箱的内壁上。
作为优选，所述油水分离膜的直径与所述固定架的内径尺寸相适配。
作为优选，所述油水分离箱的顶部边缘设置有外螺纹连接头，所述油水分离箱通过外螺纹连接头连接有内螺纹结构的密封盖。
作为优选，所述外螺纹连接头与所述固定架的顶部位于同一水平高度。
作为优选，所述进液管插接于所述密封盖的中心处并延伸至油水分离膜的内部。
作为优选，所述固定环与油水分离膜为一体成型结构，所述固定环的直径尺寸与固定架的直径尺寸相适配。
与现有技术相比，本发明的有益效果是：
1、本农村生活污水油水深度分离装置通过设置的油水分离箱可以将过滤后的油水混合物进行油水分离，油水分离膜的多孔结构、高渗透性和特殊的表面性能使其在油水分离中具有极大的应用潜力，并通过加热分离箱将已分离后的水进一步进行分离，提高油水分离的效果，使得分离后的水更加纯净。
2、本农村生活污水油水深度分离装置通过设置的油水分离膜根据油水通透性，可以将油水进行分离，将油水分离膜通过固定环安装于固定架上，便于安装和拆卸，在长期使用后，方便进行更换。（发明人周小强;刘雪琴;陆宇;宁龙会;周晓权）
