申请日2020.03.23
公开(公告)日2020.06.09
IPC分类号C02F9/14; C02F103/20; C02F101/16; C02F101/10
摘要
本发明涉及养殖废水处理技术领域，具体地说，涉及一种养殖废水中异味净化消除装置及操作方法，包括养殖废水池、生物除臭箱和生物除臭剂箱，输水管远离养殖废水池的一端部连接有光解催化箱。本发明通过将养殖废水抽入至生物除臭箱中，通过生物除臭剂箱内的生物除臭剂对废水进行处理，能有效去除废水中的硫化氢、氨气等恶臭气体，除臭率和抑蝇率达85%以上，显著降低污水中COD和氨氮的含量，增强污水的净化速度和能力，对人体和动植物无任何毒副作用，对环境不产生任何污染，通过设置的喷头，可以将生物除臭剂喷射入生物除臭箱内，使生物除臭剂与养殖废水充分接触，并通过不断地搅拌，提高反应的速度，提高净化废水的效果。
权利要求书

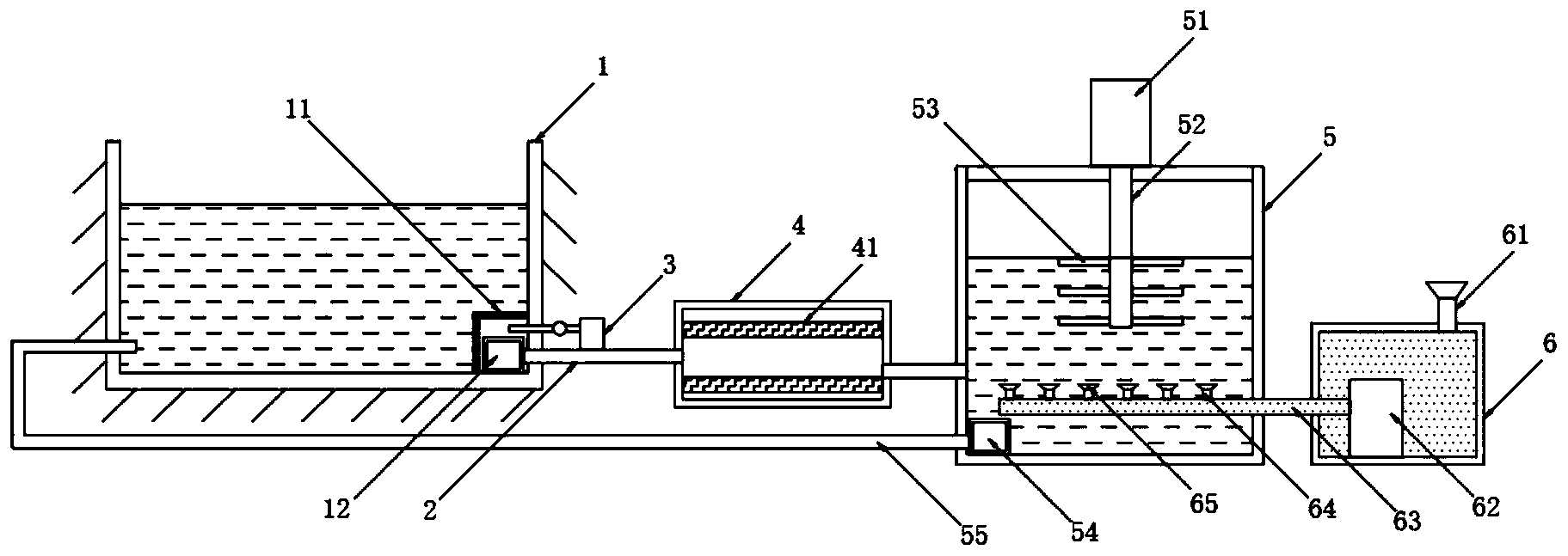

1.一种养殖废水中异味净化消除装置，其特征在于：包括养殖废水池(1)、生物除臭箱(5)和生物除臭剂箱(6)，所述养殖废水池(1)内底部安装有第一水泵(12)，所述第一水泵(12)出水端连接有输水管(2)，所述输水管(2)远离养殖废水池(1)的一端部连接有光解催化箱(4)，所述生物除臭箱(5)的顶部安装有电机(51)，所述电机(51)的输出轴连接有转轴(52)，所述转轴(52)上安装有若干均匀等距排列的搅拌叶(53)，所述生物除臭箱(5)的底部安装有回流水泵(54)，所述回流水泵(54)的出水端连接有回流管(55)，所述回流管(55)远离回流水泵(54)的一端部连接于养殖废水池(1)内，所述生物除臭剂箱(6)内安装有第二水泵(62)，所述第二水泵(62)的出水端连接有输送管(63)，所述输送管(63)远离第二水泵(62)的一端部插入至生物除臭箱(5)内，且位于生物除臭箱(5)内的输送管(63)上安装有若干均匀等距排列的支管(64)，每个支管(64)上连接有喷头(65)。
2.根据权利要求1所述的养殖废水中异味净化消除装置，其特征在于：所述第一水泵(12)的安装处设置有过滤网罩(11)。
3.根据权利要求2所述的养殖废水中异味净化消除装置，其特征在于：所述过滤网罩(11)处安装有反冲机构(3)。
4.根据权利要求3所述的养殖废水中异味净化消除装置，其特征在于：所述反冲机构(3)包括鼓风机(31)，所述鼓风机(31)的出风口连接有反冲管(32)，所述反冲管(32)上连接有单向阀(33)，所述反冲管(32)的出气端正对所述过滤网罩(11)。
5.根据权利要求1所述的养殖废水中异味净化消除装置，其特征在于：所述光解催化箱(4)内安装有若干均匀等距的UV灯管(41)。
6.根据权利要求5所述的养殖废水中异味净化消除装置，其特征在于：所述UV灯管(41)的排列以输水管(2)为中心均匀等距呈环状排列。
7.根据权利要求6所述的养殖废水中异味净化消除装置，其特征在于：所述UV灯管(41)的数量为4-8根。
8.根据权利要求1所述的养殖废水中异味净化消除装置，其特征在于：所述生物除臭剂箱(6)上安装有添加漏斗(61)。
9.一种养殖废水中异味净化消除装置的操作方法，包括权利要求1-8任意一项所述的养殖废水中异味净化消除装置，其特征在于：包括如下步骤：
S1：将各个电力元件接通外接电源;
S2：先打开的UV管(41)的开关使其工作，并将第一水泵(12)的开关打开，将养殖废水池(1)内的养殖废水抽入至生物除臭箱(5)内，通过UV管(41)将水中的细菌进行处理;
S3：当生物除臭箱(5)中的养殖废水加至总容积的四分之三时，关闭第一水泵(12)，打开第二水泵(62)的开关，将生物除臭剂箱(6)内稀释后生物除臭剂抽入至输送管(63)内，通过喷头(65)喷射入生物除臭箱(5)内，使生物除臭剂与养殖废水充分接触;
S4：将电机(51)的开关打开，使其转轴(52)上的搅拌叶(53)对混合液进行搅拌，使其充分反应，搅拌时间为60-90min;
S5：打开回流水泵(54)的开关使其将处理后的养殖废水回抽至养殖废水池(1)内。
10.根据权利要求9所述的养殖废水中异味净化消除装置的操作方法，其特征在于：生物除臭剂的稀释倍数为10-15倍，每立方米的养殖废水添加0.05-0.1kg稀释后的生物除臭剂。
说明书
一种养殖废水中异味净化消除装置及其操作方法
技术领域
本发明涉及养殖废水处理技术领域，具体为一种养殖废水中异味净化消除装置及其操作方法。
背景技术
近些年来，我国养殖业发展迅速，建立规模化的养殖场已经成为了当今养殖业的发展趋势。现代养殖场对卫生要求比较严格，常常产生大量的冲洗废水。养殖业废水属于富含大量病原体的高浓度有机废水，直接排放进入水体或存放地点不合适，受雨水冲洗进入水体，将可能造成地表水或地下水水质的严重恶化。由于畜禽粪尿的淋溶性很强，粪尿中的氮、磷及水溶性有机物等淋溶量很大，如不妥善处理，就会通过地表径流和渗滤进入地下水层污染地下水。养殖场在养殖过程中往往会产生大量的废水，废水产生的异味非常难闻，对周围农家造成很大的困扰。目前养殖场废水处理已经得到较好的解决，而水中的异味通常用活性炭来除去，清除不彻底，清除效率低，严重的影响了后续操作。
发明内容
本发明的目的在于提供一种养殖废水中异味净化消除装置及其操作方法，以解决上述背景技术中提出的现如今养殖场水中的异味通常用活性炭来除去，清除不彻底，清除效率低，严重的影响了后续操作。
为实现上述目的，本发明提供如下技术方案：
一种养殖废水中异味净化消除装置，包括养殖废水池、生物除臭箱和生物除臭剂箱，所述养殖废水池内底部安装有第一水泵，所述第一水泵出水端连接有输水管，所述输水管远离养殖废水池的一端部连接有光解催化箱，所述生物除臭箱的顶部安装有电机，所述电机的输出轴连接有转轴，所述转轴上安装有若干均匀等距排列的搅拌叶，所述生物除臭箱的底部安装有回流水泵，所述回流水泵的出水端连接有回流管，所述回流管远离回流水泵的一端部连接于养殖废水池内，所述生物除臭剂箱内安装有第二水泵，所述第二水泵的出水端连接有输送管，所述输送管远离第二水泵的一端部插入至生物除臭箱内，且位于生物除臭箱内的输送管上安装有若干均匀等距排列的支管，每个支管上连接有喷头。
作为优选，所述第一水泵的安装处设置有过滤网罩。
作为优选，所述过滤网罩处安装有反冲机构。
作为优选，所述反冲机构包括鼓风机，所述鼓风机的出风口连接有反冲管，所述反冲管上连接有单向阀，所述反冲管的出气端正对所述过滤网罩。
作为优选，所述光解催化箱内安装有若干均匀等距的UV管。
作为优选，所述UV灯管的排列以输水管为中心均匀等距呈环状排列。
作为优选，所述UV灯管的数量为4-8根。
作为优选，所述生物除臭剂箱上安装有添加漏斗。
另外，本发明提供一种养殖废水中异味净化消除装置的操作方法，包括以上所述的养殖废水中异味净化消除装置，包括如下步骤：
S1：将各个电力元件接通外接电源;
S2：先打开的UV管的开关使其工作，并将第一水泵的开关打开，将养殖废水池内的养殖废水抽入至生物除臭箱内，通过UV管将水中的细菌进行处理;
S3：当生物除臭箱中的养殖废水加至总容积的四分之三时，关闭第一水泵，打开第二水泵的开关，将生物除臭剂箱内稀释后生物除臭剂抽入至输送管内，通过喷头喷射入生物除臭箱内，使生物除臭剂与养殖废水充分接触;
S4：将电机的开关打开，使其转轴上的搅拌叶对混合液进行搅拌，使其充分反应，搅拌时间为60-90min;
S5：打开回流水泵的开关使其将处理后的养殖废水回抽至养殖废水池内。
作为优选，生物除臭剂的稀释倍数为10-15倍，每立方米的养殖废水添加0.05-0.1kg稀释后的生物除臭剂。
与现有技术相比，本发明的有益效果是：
1、本养殖废水中异味净化消除装置中通过将养殖废水抽入至生物除臭箱中，通过生物除臭剂箱内的生物除臭剂对废水进行处理，能有效去除废水中的硫化氢、氨气等恶臭气体，除臭率和抑蝇率达85%以上，显著降低污水中COD和氨氮的含量，增强污水的净化速度和能力，对人体和动植物无任何毒副作用，对环境不产生任何污染，通过设置的喷头，可以将生物除臭剂喷射入生物除臭箱内，使生物除臭剂与养殖废水充分接触，并通过不断地搅拌，提高反应的速度，提高净化废水的效果。
2、本养殖废水中异味净化消除装置中反冲管的出气端正对过滤网罩，通过反冲管可以将物覆盖于过滤网罩上的杂物冲走，防止长时间杂物覆盖于过滤网罩。
3、本养殖废水中异味净化消除装置中光解催化箱内安装有若干均匀等距的UV管，UV灯管可除去水中部分细菌病毒。（发明人陆宇;曾江松;吴兴国;杨彪;张太艳）
