申请日2020.03.22
公开(公告)日2020.06.05
IPC分类号C02F9/04; B01D46/10; B01D46/00
摘要
本发明涉及无阀过滤器技术领域，尤其为矿山污水处理用无阀过滤器，包括过滤器、检测装置、监控装置和粗滤装置，所述过滤器外侧左右两端均设有检测装置，所述过滤器前端面底部设有监控装置，所述过滤器的进水管右侧连通有水泵，所述水泵右端连通有固定架，所述固定架内侧设有粗滤装置，本发明中，通过设置的过滤网箱，这种设置配合过滤网箱与定位架的滑动连接、压力传感器与过滤网箱的滑动连接、定位架与固定架的滑动连接和进液管与混合箱的连通，在使用装置对含有较多大颗粒异物的污水进行过滤时，可以提前把大颗粒异物过滤出来，从而降低了过滤器的反冲洗频率，避免了水资源的大量浪费，保证了过滤器的过滤效率。
权利要求书

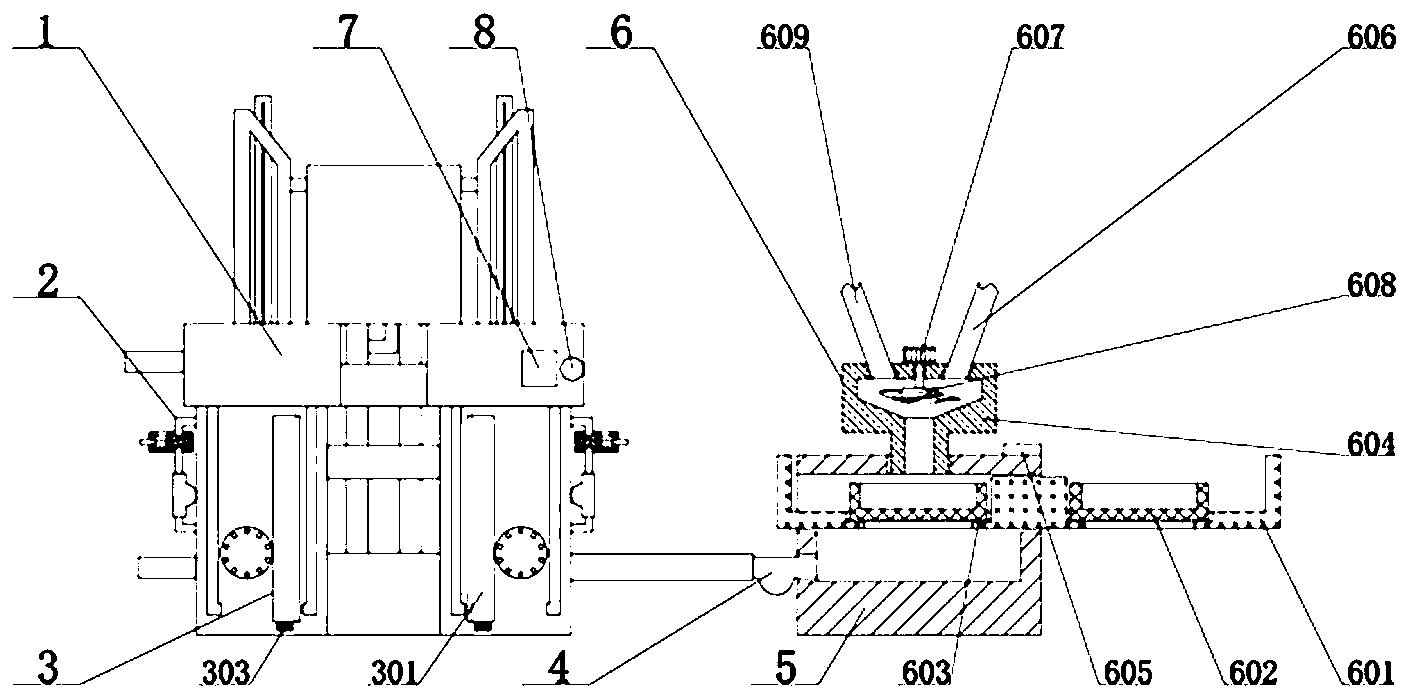

1.矿山污水处理用无阀过滤器，包括过滤器(1)、检测装置(2)、监控装置(3)和粗滤装置(6)，其特征在于：所述过滤器(1)外侧左右两端均设有检测装置(2)，所述过滤器(1)前端面底部设有监控装置(3)，所述过滤器(1)的进水管右侧连通有水泵(4)，所述水泵(4)右端连通有固定架(5)，所述固定架(5)内侧设有粗滤装置(6)，所述过滤器(1)前端面右上方设有呈左右设置的控制器(7)和信号灯(8)，且控制器(7)和信号灯(8)均与过滤器(1)固定连接。
2.根据权利要求1所述的矿山污水处理用无阀过滤器，其特征在于：所述检测装置(2)包括气泵(201)、出气管(202)、连接管(203)、固定箱(204)、进气管(205)、第一电动伸缩杆(206)、限位架(207)、活性炭吸附过滤网(208)和气体检测仪(209)，所述过滤器(1)外侧左右两端均固定连接有气泵(201)，所述气泵(201)底端连通有出气管(202)，且出气管(202)的另一端与过滤器(1)连通，所述气泵(201)顶端连通有连接管(203)，所述连接管(203)顶端连通有固定箱(204)，所述固定箱(204)顶端连通有进气管(205)，且进气管(205)的另一端与过滤器(1)连通，所述固定箱(204)内侧顶端通过连接块固定连接有气体检测仪(209)，且气体检测仪(209)在进气管(205)的正下方。
3.根据权利要求1所述的矿山污水处理用无阀过滤器，其特征在于：所述监控装置(3)包括支撑架(301)、隔板(302)、第一电机(303)、螺纹轴(304)、滑块(305)、监控器(306)、照明灯(307)和第二电动伸缩杆(308)，所述过滤器(1)前端面底端连通有支撑架(301)，所述支撑架(301)底端面固定连接有第一电机(303)，且第一电机(303)的主轴贯穿支撑架(301)，所述第一电机(303)的主轴与支撑架(301)转动连接，所述第一电机(303)的主轴末端固定连接有螺纹轴(304)，且螺纹轴(304)与支撑架(301)转动连接，所述螺纹轴(304)外侧螺旋连接有滑块(305)，且滑块(305)与支撑架(301)滑动连接，所述滑块(305)后端通过转轴转动连接有监控器(306)，所述监控器(306)后端面固定连接有照明灯(307)。
4.根据权利要求1所述的矿山污水处理用无阀过滤器，其特征在于：所述粗滤装置(6)包括定位架(601)、过滤网箱(602)、压力传感器(603)、混合箱(604)、报警器(605)、进液管(606)、第二电机(607)、叶轮(608)和进料管(609)，所述固定架(5)内侧顶端滑动连接有定位架(601)，且定位架(601)贯穿固定架(5)，所述定位架(601)内侧滑动连接有过滤网箱(602)，所述过滤网箱(602)底端面滑动连接有压力传感器(603)，所述压力传感器(603)与定位架(601)固定连接，所述固定架(5)顶端中心位置连通有混合箱(604)，所述固定架(5)顶端面右侧固定连接有报警器(605)，所述混合箱(604)顶端右侧连通有进液管(606)。
5.根据权利要求4所述的矿山污水处理用无阀过滤器，其特征在于：所述混合箱(604)顶端面中心位置固定连接有第二电机(607)，且第二电机(607)的主轴贯穿混合箱(604)，所述第二电机(607)的主轴与混合箱(604)转动连接，所述第二电机(607)的主轴末端固定连接有叶轮(608)，所述混合箱(604)顶端左侧连通有进料管(609)。
6.根据权利要求2所述的矿山污水处理用无阀过滤器，其特征在于：所述固定箱(204)外侧固定连接有第一电动伸缩杆(206)，且第一电动伸缩杆(206)贯穿固定箱(204)，所述固定箱(204)内侧滑动连接有限位架(207)，且限位架(207)与第一电动伸缩杆(206)固定连接，所述限位架(207)内侧滑动连接有活性炭吸附过滤网(208)。
7.根据权利要求3所述的矿山污水处理用无阀过滤器，其特征在于：所述支撑架(301)后端面固定连接有隔板(302)，所述隔板(302)与过滤器(1)固定连接，所述隔板(302)是由透明钢化玻璃材质的板材制成的。
8.根据权利要求3所述的矿山污水处理用无阀过滤器，其特征在于：所述监控器(306)右端通过转轴转动连接有第二电动伸缩杆(308)，且第二电动伸缩杆(308)通过转轴与滑块(305)转动连接。
说明书
矿山污水处理用无阀过滤器
技术领域
本发明涉及无阀过滤器技术领域，具体为矿山污水处理用无阀过滤器。
背景技术
无阀过滤器广泛应用于地表水净化，循环水旁流过滤，生产废水除悬浮杂质，有机污水经生化和二沉处理后的过滤，钢制无阀过滤器主要利用虹吸原理进行定期反冲洗，过滤器进水出水、冲洗及排水均不用阀门，靠水力作用自动运行，随着社会的不断发展，对于无阀过滤器的应用越来越多，但是部分矿山污水处理用无阀过滤器在使用时会存在一些缺陷，因此，对矿山污水处理用无阀过滤器的需求日益增长。
在无阀过滤器领域，目前使用的部分无阀过滤器在使用时，不能提前对污水进行粗过滤，这就增加了无阀过滤器的反冲洗频率，导致了水的大量浪费，降低了无阀过滤器的过滤效率，还有部分无阀过滤器在使用时，当需要通过人口对其进行检修时，不能对内部的气体进行检测，从而容易出现有害气体危害工作人员健康的现象，更有部分无阀过滤器在发生损坏时，不能远程对故障点进行查看和分析，从而不能快速的制定维修方案，降低了无阀过滤器的维修效率，因此，针对上述问题提出矿山污水处理用无阀过滤器。
发明内容
本发明的目的在于提供矿山污水处理用无阀过滤器，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
矿山污水处理用无阀过滤器，包括过滤器、检测装置、监控装置和粗滤装置，所述过滤器外侧左右两端均设有检测装置，所述过滤器前端面底部设有监控装置，所述过滤器的进水管右侧连通有水泵，所述水泵右端连通有固定架，所述固定架内侧设有粗滤装置，所述过滤器前端面右上方设有呈左右设置的控制器和信号灯，且控制器和信号灯均与过滤器固定连接。
优选的，所述检测装置包括气泵、出气管、连接管、固定箱、进气管、第一电动伸缩杆、限位架、活性炭吸附过滤网和气体检测仪，所述过滤器外侧左右两端均固定连接有气泵，所述气泵底端连通有出气管，且出气管的另一端与过滤器连通，所述气泵顶端连通有连接管，所述连接管顶端连通有固定箱，所述固定箱顶端连通有进气管，且进气管的另一端与过滤器连通，所述固定箱内侧顶端通过连接块固定连接有气体检测仪，且气体检测仪在进气管的正下方。
优选的，所述监控装置包括支撑架、隔板、第一电机、螺纹轴、滑块、监控器、照明灯和第二电动伸缩杆，所述过滤器前端面底端连通有支撑架，所述支撑架底端面固定连接有第一电机，且第一电机的主轴贯穿支撑架，所述第一电机的主轴与支撑架转动连接，所述第一电机的主轴末端固定连接有螺纹轴，且螺纹轴与支撑架转动连接，所述螺纹轴外侧螺旋连接有滑块，且滑块与支撑架滑动连接，所述滑块后端通过转轴转动连接有监控器，所述监控器后端面固定连接有照明灯。
优选的，所述粗滤装置包括定位架、过滤网箱、压力传感器、混合箱、报警器、进液管、第二电机、叶轮和进料管，所述固定架内侧顶端滑动连接有定位架，且定位架贯穿固定架，所述定位架内侧滑动连接有过滤网箱，所述过滤网箱底端面滑动连接有压力传感器，所述压力传感器与定位架固定连接，所述固定架顶端中心位置连通有混合箱，所述固定架顶端面右侧固定连接有报警器，所述混合箱顶端右侧连通有进液管。
优选的，所述混合箱顶端面中心位置固定连接有第二电机，且第二电机的主轴贯穿混合箱，所述第二电机的主轴与混合箱转动连接，所述第二电机的主轴末端固定连接有叶轮，所述混合箱顶端左侧连通有进料管。
优选的，所述固定箱外侧固定连接有第一电动伸缩杆，且第一电动伸缩杆贯穿固定箱，所述固定箱内侧滑动连接有限位架，且限位架与第一电动伸缩杆固定连接，所述限位架内侧滑动连接有活性炭吸附过滤网。
优选的，所述支撑架后端面固定连接有隔板，所述隔板与过滤器固定连接，所述隔板是由透明钢化玻璃材质的板材制成的。
优选的，所述监控器右端通过转轴转动连接有第二电动伸缩杆，且第二电动伸缩杆通过转轴与滑块转动连接。
与现有技术相比，本发明的有益效果是：
1、本发明中，通过设置的过滤网箱，这种设置配合过滤网箱与定位架的滑动连接、压力传感器与过滤网箱的滑动连接、定位架与固定架的滑动连接和进液管与混合箱的连通，在使用装置对含有较多大颗粒异物的污水进行过滤时，可以提前把大颗粒异物过滤出来，从而降低了过滤器的反冲洗频率，避免了水资源的大量浪费，保证了过滤器的过滤效率;
2、本发明中，通过设置的过滤网箱和叶轮，这种设置配合过滤网箱与定位架的滑动连接、压力传感器与过滤网箱的滑动连接、定位架与固定架的滑动连接、混合箱与进液管及进料管的连通和第二电机对叶轮的带动，在使用装置对含有较多大颗粒异物和细微异物的污水进行过滤时，可以提前把大颗粒异物和部分细微异物过滤出来，从而降低了过滤器的反冲洗频率，避免了水资源的大量浪费，保证了过滤器的过滤效率;
3、本发明中，通过设置的活性炭吸附过滤网和气体检测仪，这种设置配合活性炭吸附过滤网与限位架的滑动连接、限位架与固定箱的滑动连接、气体检测仪与固定箱的固定连接和过滤器与进气管及出气管的连通，在控制器对气泵的控制下，检修装置前可以对装置内的有害气体进行检测和吸附过滤，从而保证了维修人员的健康，避免了有害气体对维修人员的健康造成危害的现象;
4、本发明中，通过设置的螺纹轴和监控器，这种设置配合螺纹轴与滑块的螺旋连接、滑块与监控器的转动连接、第二电动伸缩杆与滑块及监控器的转动连接和隔板与过滤器及支撑架的固定连接，当装置发生故障时，在远程控制中心对控制器的控制下，可以通过监控器远程对故障点进行查看和分析，从而可以快速制定出维修方案，大大提高了过滤器的维修效率。（发明人代俊）
