申请日2020.03.25
公开(公告)日2020.06.12
IPC分类号C02F7/00
摘要
本发明公开了一种污水处理用多通道型曝气机构，包括曝气机构主体，所述曝气机构主体的内端底部设有内置管，所述内置管的上端一侧连通有第一曝气架，所述内置管的上端另一侧连通有第二曝气架，所述第一曝气架的侧端位置设有第四曝气架，所述第二曝气架的侧端位置设有第三曝气架，所述第一曝气架的内端中心设有传动架，所述传动架的顶端位置连接有内通管，所述内通管的下端通过垫板连通有插管，所述传动架的内端一侧设有第一底座和第二底座，所述第一底座和第二底座的上部均固定连接有第一电机和第二电机。本发明为污水处理用多通道型曝气机构，通过第一曝气架的设置，实现内端间隙曝气的目的。
权利要求书

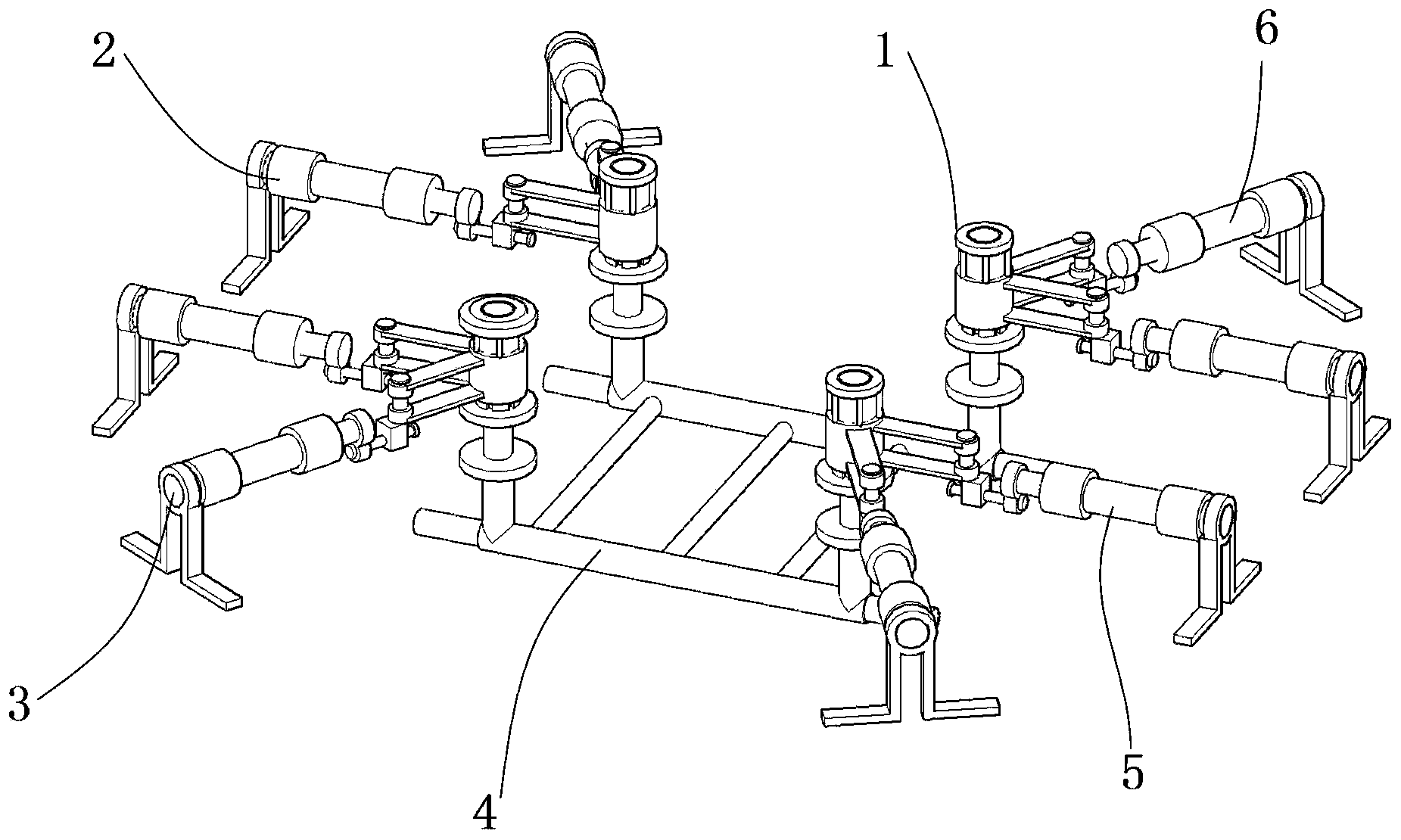

1.一种污水处理用多通道型曝气机构，包括曝气机构主体(1)，其特征在于：所述曝气机构主体(1)的内端底部设有内置管(4)，所述内置管(4)的上端一侧连通有第一曝气架(2)，所述内置管(4)的上端另一侧连通有第二曝气架(3)，所述第一曝气架(2)的侧端位置设有第四曝气架(6)，所述第二曝气架(3)的侧端位置设有第三曝气架(5)，所述第一曝气架(2)的内端中心设有传动架(7)，所述传动架(7)的顶端位置连接有内通管(10)，所述内通管(10)的下端通过垫板(8)连通有插管(9)，所述传动架(7)的内端一侧设有第一底座(13)和第二底座(16)，所述第一底座(13)和第二底座(16)的上部均固定连接有第一电机(12)和第二电机(17)，所述第一电机(12)和第二电机(17)的前端位置转动连接有第一转轴(11)和第二转轴(18)，所述第一转轴(11)和第二转轴(18)的下端位置转动连接有第一节头(14)和第二节头(19)，所述第一节头(14)和第二节头(19)的底端位置滑动连接有第一滑杆(15)和第二滑杆(20)，所述第一滑杆(15)和第二滑杆(20)的上端位置转动连接有第一联架(25)和第二联架(21)，所述第二联架(21)和第一联架(25)的侧端位置处固定连接有套筒(22)，所述套筒(22)的内端插接有立杆(23)，所述立杆(23)的顶端位置焊接有顶片(24)，所述内置管(4)的内端中心设有横管(27)，所述横管(27)的侧端连通有纵管(28)，所述纵管(28)的上端位置连通有端头(26)，所述纵管(28)的侧端位置连通有内管(29)。
2.根据权利要求1所述的一种污水处理用多通道型曝气机构，其特征在于：所述内置管(4)内端的内管(29)与外界相连通设置，所述内置管(4)通过端头(26)与第一曝气架(2)内端的垫板(8)、插管(9)和内通管(10)相连通设置，且位于内通管(10)的底端与垫板(8)连接处位置设有透气口。
3.根据权利要求1所述的一种污水处理用多通道型曝气机构，其特征在于：所述传动架(7)内端的第一电机(12)和第二电机(17)带动第一转轴(11)和第二转轴(18)的转动，作用在第一节头(14)和第二节头(19)上端，带动第一滑杆(15)和第二滑杆(20)的伸缩运动，且上端连接的第二联架(21)和第一联架(25)带动套筒(22)进行转动。
4.根据权利要求1所述的一种污水处理用多通道型曝气机构，其特征在于：所述传动架(7)内端的第一滑杆(15)和第二滑杆(20)贯通内端的第一节头(14)和第二节头(19)，且另一端贯通第二联架(21)底端，所述第二联架(21)的底端设有轴承座体，通过轴承座体与第一滑杆(15)和第二滑杆(20)伸缩运动。
5.根据权利要求1所述的一种污水处理用多通道型曝气机构，其特征在于：所述传动架(7)内端的第一底座(13)和第二底座(16)实现曝气机构主体(1)的底端固定支撑，且内端底部连通的内置管(4)低于传动架(7)的平面位置，内置在池体的下端，实现相互的连通。
6.根据权利要求1所述的一种污水处理用多通道型曝气机构，其特征在于：所述第一曝气架(2)、第二曝气架(3)、第三曝气架(5)和传动架(7)通过内置管(4)内端的纵管(28)实现相互的连通，且采用对角设置，中心位置的横管(27)实现相互的串联。
7.根据权利要求1所述的一种污水处理用多通道型曝气机构，其特征在于：所述第一曝气架(2)内端的垫板(8)、插管(9)和内通管(10)设在套筒(22)、立杆(23)和顶片(24)的内端位置处，通过套筒(22)在内通管(10)上的伸缩运动，阻隔内通管(10)的底端。
8.根据权利要求2所述的一种污水处理用多通道型曝气机构，其特征在于：所述第一曝气架(2)内端内通管(10)顶部采用密封结构，且内通管(10)的透气口由中线以下部位下沿至底部，所述内通管(10)的透气口的口体长度采用500mm设置，且套筒(22)与内通管(10)的透气口相吻合。
说明书
一种污水处理用多通道型曝气机构
技术领域
本发明涉及污水处理设备技术领域，具体为一种污水处理用多通道型曝气机构。
背景技术
污水处理用多通道型曝气机构用于安装在污水处理槽的底端位置处，帮助进行内端的曝气处理，减少内端的细菌滋生，方便进行后续的处理工作，通过污水处理用多通道型曝气机构的设置，可以实现初步的污水处理，同时有利于进行细菌的阻隔工作，实现初步的污染治理，且经过静置处理，提高后期的处理效率，但是目前污水处理用多通道型曝气机构存在以下问题，存在不便于进行内端间隙式曝气的现象，会造成一定的不便，需要进行改进。
发明内容
本发明的目的在于提供一种污水处理用多通道型曝气机构，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种污水处理用多通道型曝气机构，包括曝气机构主体，所述曝气机构主体的内端底部设有内置管，所述内置管的上端一侧连通有第一曝气架，所述内置管的上端另一侧连通有第二曝气架，所述第一曝气架的侧端位置设有第四曝气架，所述第二曝气架的侧端位置设有第三曝气架，所述第一曝气架的内端中心设有传动架，所述传动架的顶端位置连接有内通管，所述内通管的下端通过垫板连通有插管，所述传动架的内端一侧设有第一底座和第二底座，所述第一底座和第二底座的上部均固定连接有第一电机和第二电机，所述第一电机和第二电机的前端位置转动连接有第一转轴和第二转轴，所述第一转轴和第二转轴的下端位置转动连接有第一节头和第二节头，所述第一节头和第二节头的底端位置滑动连接有第一滑杆和第二滑杆，所述第一滑杆和第二滑杆的上端位置转动连接有第一联架和第二联架，所述第二联架和第一联架的侧端位置处固定连接有套筒，所述套筒的内端插接有立杆，所述立杆的顶端位置焊接有顶片，所述内置管的内端中心设有横管，所述横管的侧端连通有纵管，所述纵管的上端位置连通有端头，所述纵管的侧端位置连通有内管。
优选的，所述内置管内端的内管与外界相连通设置，所述内置管通过端头与第一曝气架内端的垫板、插管和内通管相连通设置，且位于内通管的底端与垫板连接处位置设有透气口。
优选的，所述传动架内端的第一电机和第二电机带动第一转轴和第二转轴的转动，作用在第一节头和第二节头上端，带动第一滑杆和第二滑杆的伸缩运动，且上端连接的第二联架和第一联架带动套筒进行转动。
优选的，所述传动架内端的第一滑杆和第二滑杆贯通内端的第一节头和第二节头，且另一端贯通第二联架底端，所述第二联架的底端设有轴承座体，通过轴承座体与第一滑杆和第二滑杆伸缩运动。
优选的，所述传动架内端的第一底座和第二底座实现曝气机构主体的底端固定支撑，且内端底部连通的内置管低于传动架的平面位置，内置在池体的下端，实现相互的连通。
优选的，所述第一曝气架、第二曝气架、第三曝气架和传动架通过内置管内端的纵管实现相互的连通，且采用对角设置，中心位置的横管实现相互的串联。
优选的，所述第一曝气架内端的垫板、插管和内通管设在套筒、立杆和顶片的内端位置处，通过套筒在内通管上的伸缩运动，阻隔内通管的底端。
优选的，所述第一曝气架内端内通管顶部采用密封结构，且内通管的透气口由中线以下部位下沿至底部，所述内通管的透气口的口体长度采用500mm设置，且套筒与内通管的透气口相吻合。
与现有技术相比，本发明的有益效果是：
1、通过安装第一曝气架，第一曝气架内端的传动架可进行内端的带动，实现动力的传输，作用在内通管的外端，使得传动架内端的套筒、立杆和顶片进行上下端的位移，从而开合内通管内端开设的透气口，使得内端连通的气体进行传输工作，帮助进行污水池内部的曝气功能，且通过这样的设置，可以实现间歇型供给的目的，有利于实现规律型曝气作用，且在巢湖市黄麓镇上杨村雨污水管网建设工程项目中，项目编号2020AMMGC00062试验证明，通过曝气机构主体整体的安装设置，使得污水处理的速率整体提升百分之二，耗能得到百分之一的减少，通过内部的改善，满足产能的需求。
2、通过安装传动架，传动架内端的第一电机和第二电机实现动力的带动，作用在第一转轴和第二转轴位置处，使得第一节头和第二节头进行转动工作，由于前端位置的第一滑杆和第二滑杆贯通第一节头和第二节头以及第二联架和第一联架的底部位置，且设有伸长量，使得第一滑杆和第二滑杆可在第一节头和第二节头以及第二联架和第一联架的内端位置进行转动伸缩，且作用在第二联架和第一联架的内部，使得第二联架和第一联架由于运动产生晃动位移，带动前端位置的套筒、立杆和顶片在内通管的外端进行转动上下伸缩功能，由于传动架由两组设备共同作用运行，从而改变套筒的传动方向。（发明人张育栋）
