申请日2020.03.17
公开(公告)日2020.06.09
IPC分类号C02F9/14
摘要
本发明涉及一种农村污水资源化处置系统，包括生态处理池及依次连接的格栅处理池、预加热池、反硝化滤池，预加热池的底部设置太阳能加热装置，太阳能加热装置的一端伸出预加热池，预加热池的底部通过抽水管路与反硝化滤池连通，生态处理池由上至下依次为生态植物层、土壤层、接触吸附填料层、出水层，反硝化滤池的出水流入生态处理池的生态植物层。经过处理后的出水排放至河体、池塘，可回用于前端生活用水、灌溉等。
权利要求书
1.一种农村污水资源化处置系统，其特征在于：包括生态处理池及依次连接的格栅处理池、预加热池、反硝化滤池，预加热池的底部设置太阳能加热装置，太阳能加热装置的一端伸出预加热池，预加热池的底部通过抽水管路与反硝化滤池连通，生态处理池由上至下依次为生态植物层、土壤层、接触吸附填料层、出水层，反硝化滤池的出水流入生态处理池的生态植物层。
2.根据权利要求1所述的农村污水资源化处置系统，其特征在于：接触吸附填料层由上到下依次为过滤吸附层、鹅卵石层，过滤吸附层由硅藻土、沸石组成，沸石、鹅卵石由上至下粒径由小变大。
3.根据权利要求2所述的农村污水资源化处置系统，其特征在于：土壤层的厚度为800-2000mm。
4.根据权利要求2所述的农村污水资源化处置系统，其特征在于：过滤吸附层厚度800-1500mm，鹅卵石的粒径为3-50mm。
5.根据权利要求1所述的农村污水资源化处置系统，其特征在于：反硝化滤池的内部设置接触氧化填料区，接触氧化填料区的下方设置曝气装置，曝气装置通过曝气管路与反硝化滤池外侧的风机连接，接触氧化填料区设置DO探头，DO探头与风机联锁连接，接触氧化填料区的顶部设置出水口。
6.根据权利要求1所述的农村污水资源化处置系统，其特征在于：格栅处理池的内部设置格栅机，格栅处理池底部的侧壁上设置污水进水口，设置污水出水口，污水进水口和污水出水口分别位于格栅机的两侧，污水出水口与预加热池相通，格栅处理池的底部设置远传浓度计。
7.根据权利要求6所述的农村污水资源化处置系统，其特征在于：固格栅处理池的顶部一侧设置固废输送泵，格栅机与固废输送泵连接，固废输送泵的一端通过管路与固废收集漏斗连接。
8.根据权利要求1所述的农村污水资源化处置系统，其特征在于：预加热池的底部设置潜水泵，潜水泵与抽水管路的一端连接，抽水管路的另一端位于反硝化滤池的内部，抽水管路上设置电动阀门，预加热池设置远传液位计。
9.根据权利要求1所述的农村污水资源化处置系统，其特征在于：所述处置系统包括PLC控制装置，PLC控制装置包括PLC总控制装置、固废系统PLC控制装置、温度PLC控制装置、提升泵PLC控制装置、风量PLC控制装置，PLC总控制装置分别与固废系统PLC控制装置、温度PLC控制装置、提升泵PLC控制装置、风量PLC控制装置连接;
固废系统PLC控制装置分别与远传浓度计、格栅机、固废输送泵连接;
预加热池的内部设置温度传感器，温度PLC控制装置分别与温度传感器、太阳能加热装置、热能转换装置连接;
预加热池的内部设置远传液位计，提升泵PLC控制装置分别与远传液位计、电动阀门连接;
反硝化滤池的内部设置DO探头，风量PLC控制装置分别与DO探头、风机连接。
10.根据权利要求1所述的农村污水资源化处置系统，其特征在于：生态处理池的出水层一端与池塘或河流入口连接。
说明书
一种农村污水资源化处置系统
技术领域
本发明属于污水处理技术领域，具体涉及一种农村污水资源化处置系统。
背景技术
公开该背景技术部分的信息仅仅旨在增加对本发明的总体背景的理解，而不必然被视为承认或以任何形式暗示该信息构成已经成为本领域一般技术人员所公知的现有技术。
随着国家经济发展带动农村生活水平的提高，农村面临着环境污染的压力越来越大。主要体现在三方面：一是农村水平提高带来的用水量增加;二是农村绿化植被的减少和以及水土流失的影响;三是大量污染指标随废水一起排放进入水体中，包含化学需氧量、总磷、总氮、重金属、表面活性剂等指标基本都存在明显超标现象。该部分污染废水不仅直接导致农村生态环境的恶化，对于河流、水塘、地下水也会造成污染，不仅对附近居民的生活饮用水安全构成威胁，也会导致粮食作物减产。近几年，我国对于农村污水的治理也在不断完善，但是也面临着一下几个问题：1)由于农村地区分散性和经济性的特点，导致了基建投资和运行费用较大;2)专业技术人员匮乏，难以保证工艺稳定运行;3)很多技术处于示范研究阶段，农村生活污水处理示范工程较少。
发明内容
针对上述现有技术中存在的问题，本发明的一个目的是提供一种农村污水资源化处置系统。
为了解决以上技术问题，本发明的技术方案为：

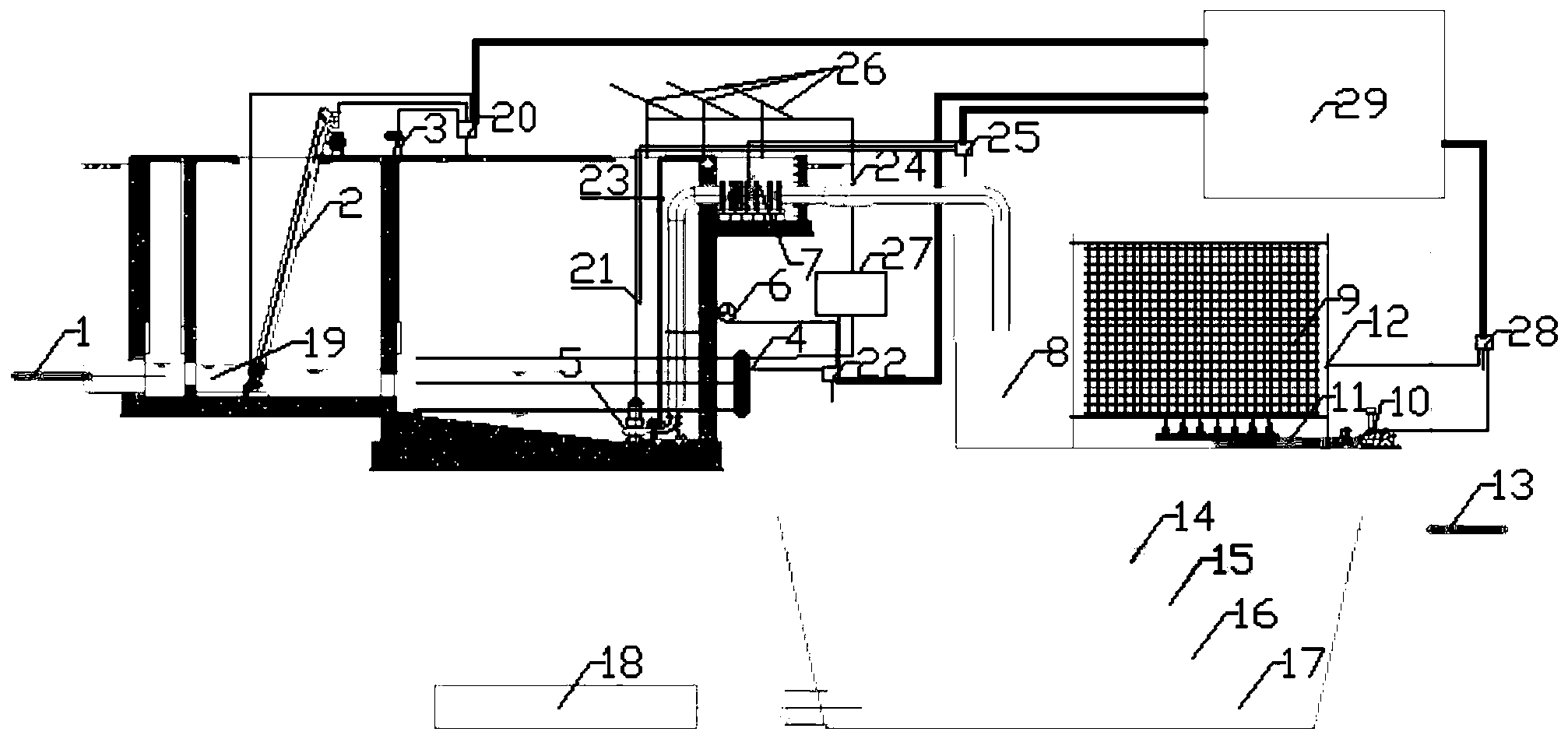

一种农村污水资源化处置系统，包括生态处理池及依次连接的格栅处理池、预加热池、反硝化滤池，预加热池的底部设置太阳能加热装置，太阳能加热装置的一端伸出预加热池，预加热池的底部通过抽水管路与反硝化滤池连通，生态处理池由上至下依次为生态植物层、土壤层、接触吸附填料层、出水层，反硝化滤池的出水流入生态处理池的生态植物层。
本发明的处置系统，将生活用水和含畜类粪便污水通过格栅处理池处理后，经过加热和反硝化处理，作为地面冲洗水或灌溉水最终流入生态植物层，生态植物层对水中的氮磷元素具有较高的吸收作用和效果，然后经过土壤的吸收和灌溉之后流入接触吸附填料层，进一步对水进行过滤和吸附，然后流到出水层。
本发明的有益效果：
1)设备频繁操作点采用自动化设计，较好的解决了设备运行过程中的控制难点、缓解了农村专业技术人员的缺乏带来的设备错误运行指示而导致排水超标现象;
2)主体设备采用一体化设备，节省了施工周期，另可根据农村人口聚集情况灵活利用;
3)利用农村空地较多，将太阳能电发热与污水升温结合，保证了工艺进水温度的稳定性;
4)水质分类收集处理，可节省污水处理设施占地的同时并且可根据水质特点采取有针对性的工艺处理，保证出水的稳定性，另可利用设备工艺的出水重复利用，缓解水缺乏的状况。（发明人朱杰高;刘帅;孙迎超）
