申请日2020.03.16
公开(公告)日2020.06.09
IPC分类号C02F9/10; A01G27/00
摘要
本发明公开了涉及桥梁领域，具体为一种桥梁污水循环利用装置，包括与桥梁外侧固定安装的基体，所述基体右端固定安装有主体，所述基体上端固定安装有一排下端含第一通孔的花盆槽，所述花盆槽下端设有与所述花盆槽通过第一通孔连通的下端含第一斜面的第一水管，所述第一水管下端设有与桥梁排水系统连通的第二水管，所述主体内设有下端含第二斜面的第一水箱，所述第一水管、第二水管右端连接有下端与所述第一水箱连通的第三水管，该装置在下雨时，通过过滤组件与蒸馏组件将排放的污水净化收集，当种植的植物需要浇水时，通过电机控制水泵工作，用净化完成的水浇花，当过滤板堆积过多杂质影响过滤效果时，通过电机控制推板推除过滤板表面杂质。
权利要求书
1.一种桥梁污水循环利用装置，包括与桥梁外侧固定安装的基体，所述基体右端固定安装有主体，所述基体上端固定安装有一排下端含第一通孔的花盆槽，所述花盆槽下端设有与所述花盆槽通过第一通孔连通的下端含第一斜面的第一水管，所述第一水管下端设有与桥梁排水系统连通的第二水管，所述主体内设有下端含第二斜面的第一水箱，所述第一水管、第二水管右端连接有下端与所述第一水箱连通的第三水管，所述第一水箱内壁固定安装有过滤板，所述第一水箱右侧设有通过下端第二通孔连通的第二水箱，所述第二水箱内设有蒸馏组件，所述第二水箱右侧设有通过上端第三通孔连通的第三水箱，所述主体右端壁固定安装有下段与所述第三水箱通过第四水管连通的泵，所述泵左端设有向左延伸且位于所述花盆槽上侧的第五水管，所述第五水管下端设有与所述花盆槽对应的喷嘴，所述第一水箱前侧设有与所述第一水箱相通的第一传动腔，所述第一传动腔内设有推动组件与传动组件。
2.根据权利要求1所述一种桥梁污水循环利用装置，其特征在于：所述蒸馏组件包括位于所述第二水箱下端的电源，所述第二水箱内设有与所述电源连接的加热棒，所述位于所述第二水箱、第三水箱上端壁且含第三斜面的冷凝板。
3.根据权利要求1所述一种桥梁污水循环利用装置，其特征在于：所述推动组件包括位于所述第一水箱后侧与所述第一水箱通过第四斜面连通的集尘箱，所述第一传动腔下端壁滑动安装有推动块所述推动块前端固定安装有第一连杆，所述第一传动腔下端壁固定安装有第一固定块，所述第一固定块上端转动安装有第一转动轴，所述第一转动轴前端固定安装有圆盘，所述圆盘前端通过固定点铰接有第二连杆，所述第二连杆与所述第一连杆铰接。
4.根据权利要求3所述一种桥梁污水循环利用装置，其特征在于：所述传动组件包括与所述第一转动轴右端固定连接的第一摩擦轮，所述第一传动腔左端壁固定安装有电机，所述电机前后两端分别动力连接有第一驱动轴、第二驱动轴，所述第一驱动轴前端通过第一花键连接有第二转动轴，所述第二转动轴前端固定安装有能与所述第一摩擦轮摩擦配合的第二摩擦轮，所述第二驱动轴后端通过第二花键连接有第三转动轴，所述第三转动轴后端固定安装有第三摩擦轮，所述第一传动腔下端壁固定安装有第二固定块，所述上端转动安装有第四转动轴，所述第四转动轴前端固定安装有能与所述第三摩擦轮摩擦配合的第四摩擦轮，所述第一传动腔下端设有滑动槽，所述滑动槽内滑动设有第一滑动块，所述第一滑动块上端固定安装有与所述第二转动轴通过轴承连接的第二滑动块以及与所述第三转动轴通过轴承连接的第三滑动块，所述第一滑动块右端与所述滑动槽后端壁通过弹簧连接，所述滑动槽前端设有电磁铁，所述第一滑动块前端设有与所述电磁铁配合的铁块。
5.根据权利要求4所述一种桥梁污水循环利用装置，其特征在于：所述传动组件还包括位于所述第一传动腔后侧且与所述第一传动腔相通的第二传动腔，所述第四转动轴后端固定安装有第一锥齿轮，所述第二传动腔后端壁转动安装有第五转动轴以及位于所述第五转动轴上侧且后端与所述泵动力连接的第三驱动轴，所述第五转动轴上固定连接有与所述第一锥齿轮啮合的第二锥齿轮以及位于所述第二锥齿轮后侧的第一皮带轮，所述第二传动腔内设有与所述第三驱动轴固定连接且与所述第一皮带轮通过皮带连接的第二皮带轮。
说明书
一种桥梁污水循环利用装置
技术领域
本发明涉及桥梁技术领域，具体地说是一种桥梁污水循环利用装置。
背景技术
为了迅速的排除桥面积水，防止雨水积滞于桥面并渗入梁体而影响桥梁的耐久性，在桥梁的设计时，在桥面上除设置纵横坡排水外，桥面需要设置一定数量的泻水管道，以便组成一个完整的排水系统，泻水管的型式一般有金属泻水管，钢筋混凝土泻水管，横向排水管道等，桥面应设置纵、横坡及泄水孔，以减少桥面积水，达到防、排结合的目的，排出的水最终会通入下水道;在城市高架两侧为了美观通常会种植一些花草，但是花草经常需要人工浇水，需要耗费大量人力与水资源。
发明内容
针对上述技术的不足，本发明提出了一种桥梁污水循环利用装置，能够克服上述缺陷。

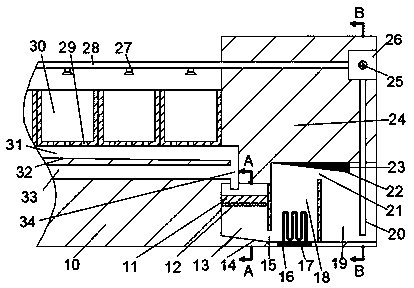

本发明的一种桥梁污水循环利用装置，包括与桥梁外侧固定安装的基体，所述基体右端固定安装有主体，所述基体上端固定安装有一排下端含第一通孔的花盆槽，所述花盆槽下端设有与所述花盆槽通过第一通孔连通的下端含第一斜面的第一水管，所述第一水管下端设有与桥梁排水系统连通的第二水管，所述主体内设有下端含第二斜面的第一水箱，所述第一水管、第二水管右端连接有下端与所述第一水箱连通的第三水管，所述第一水箱内壁固定安装有过滤板，所述第一水箱右侧设有通过下端第二通孔连通的第二水箱，所述第二水箱内设有蒸馏组件，所述第二水箱右侧设有通过上端第三通孔连通的第三水箱，所述主体右端壁固定安装有下段与所述第三水箱通过第四水管连通的泵，所述泵左端设有向左延伸且位于所述花盆槽上侧的第五水管，所述第五水管下端设有与所述花盆槽对应的喷嘴，所述第一水箱前侧设有与所述第一水箱相通的第一传动腔，所述第一传动腔内设有推动组件与传动组件。
优选地，所述蒸馏组件包括位于所述第二水箱下端的电源，所述第二水箱内设有与所述电源连接的加热棒，所述位于所述第二水箱、第三水箱上端壁且含第三斜面的冷凝板。
优选地，所述推动组件包括位于所述第一水箱后侧与所述第一水箱通过第四斜面连通的集尘箱，所述第一传动腔下端壁滑动安装有推动块所述推动块前端固定安装有第一连杆，所述第一传动腔下端壁固定安装有第一固定块，所述第一固定块上端转动安装有第一转动轴，所述第一转动轴前端固定安装有圆盘，所述圆盘前端通过固定点铰接有第二连杆，所述第二连杆与所述第一连杆铰接。
优选地，所述传动组件包括与所述第一转动轴右端固定连接的第一摩擦轮，所述第一传动腔左端壁固定安装有电机，所述电机前后两端分别动力连接有第一驱动轴、第二驱动轴，所述第一驱动轴前端通过第一花键连接有第二转动轴，所述第二转动轴前端固定安装有能与所述第一摩擦轮摩擦配合的第二摩擦轮，所述第二驱动轴后端通过第二花键连接有第三转动轴，所述第三转动轴后端固定安装有第三摩擦轮，所述第一传动腔下端壁固定安装有第二固定块，所述上端转动安装有第四转动轴，所述第四转动轴前端固定安装有能与所述第三摩擦轮摩擦配合的第四摩擦轮，所述第一传动腔下端设有滑动槽，所述滑动槽内滑动设有第一滑动块，所述第一滑动块上端固定安装有与所述第二转动轴通过轴承连接的第二滑动块以及与所述第三转动轴通过轴承连接的第三滑动块，所述第一滑动块右端与所述滑动槽后端壁通过弹簧连接，所述滑动槽前端设有电磁铁，所述第一滑动块前端设有与所述电磁铁配合的铁块。
优选地，所述传动组件还包括位于所述第一传动腔后侧且与所述第一传动腔相通的第二传动腔，所述第四转动轴后端固定安装有第一锥齿轮，所述第二传动腔后端壁转动安装有第五转动轴以及位于所述第五转动轴上侧且后端与所述泵动力连接的第三驱动轴，所述第五转动轴上固定连接有与所述第一锥齿轮啮合的第二锥齿轮以及位于所述第二锥齿轮后侧的第一皮带轮，所述第二传动腔内设有与所述第三驱动轴固定连接且与所述第一皮带轮通过皮带连接的第二皮带轮。
有益效果为：该装置结构简单，操作方便，该装置在下雨时，通过过滤组件与蒸馏组件将排放的污水净化收集，当种植的植物需要浇水时，通过电机控制水泵工作，用净化完成的水浇花，循环利用，且不需要人工浇花，减少人力，当过滤板堆积过多杂质影响过滤效果时，通过电机控制推板推除过滤板表面杂质。
