申请日2020.03.16
公开(公告)日2020.06.09
IPC分类号C02F9/04
摘要
本发明公开了一种服饰生产用污水生态处理装置及其处理方法，包括污水暂存箱，在污水暂存箱的上方通过螺栓安装有封盖，在污水暂存箱的内部通过卡扣安装有滤网，在污水暂存箱的一侧焊接有絮凝剂入管，在絮凝剂入管的内部通过螺纹安装有絮凝剂止回阀，在污水暂存箱的另一侧焊接有污水入管，在污水入管的内部通过螺纹安装有污水止回阀，在污水暂存箱一侧的下端焊接有压力入管，在压力入管的内部通过螺纹安装有压力单向阀，在污水暂存箱的下方焊接有上端连接口。本发明通过设置污水暂存箱，滤网，污水滤管和凝絮滤网，解决了现有服饰加工废水处理设备不能快速进行废水杂质的过滤，过滤强度低，过滤效果差的问题。
权利要求书

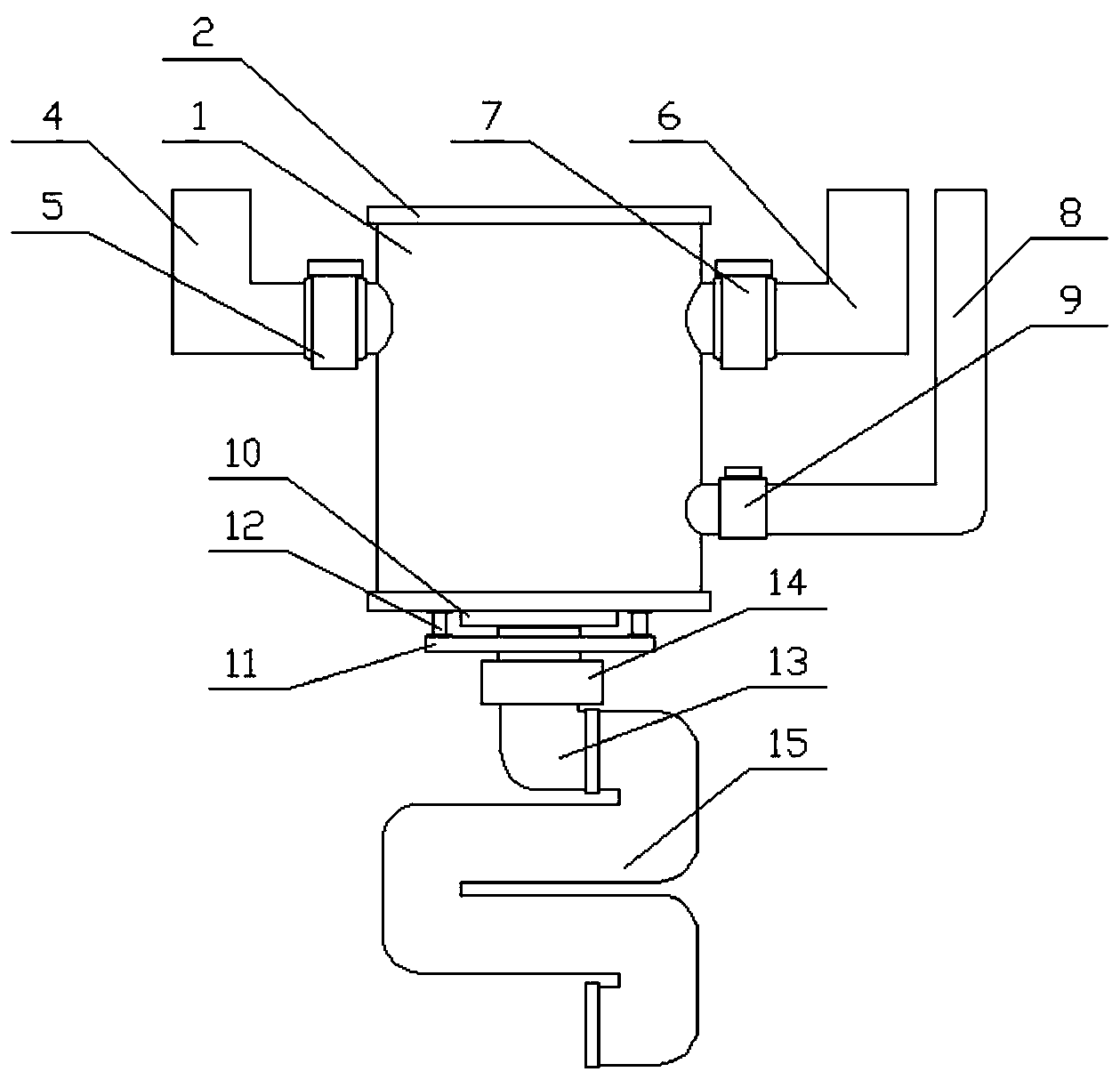

1.一种服饰生产用污水生态处理装置，包括污水暂存箱(1)，在污水暂存箱(1)的上方通过螺栓安装有封盖(2)，在污水暂存箱(1)的内部通过卡扣安装有滤网(3)，在污水暂存箱(1)的一侧焊接有絮凝剂入管(4)，在絮凝剂入管(4)的内部通过螺纹安装有絮凝剂止回阀(5)，在污水暂存箱(1)的另一侧焊接有污水入管(6)，在污水入管(6)的内部通过螺纹安装有污水止回阀(7)，在污水暂存箱(1)一侧的下端焊接有压力入管(8)，在压力入管(8)的内部通过螺纹安装有压力单向阀(9)，在污水暂存箱(1)的下方焊接有上端连接口(10)，在上端连接口(10)的下方通过螺纹安装有上端连接弯管(13)，在上端连接弯管(13)的表面嵌套有上端支撑板(11)，在上端支撑板(11)的上方通过上端固定柱(12)与污水暂存箱(1)的下方相连接，在上端连接弯管(13)的内部通过螺纹安装有电磁阀(14)，在上端连接弯管(13)的下方连接有污水滤管(15)，在污水滤管(15)的下方连接有下端连接弯管(16)，在下端连接弯管(16)的下方通过螺纹安装有下端连接口(17);所述下端连接口(17)焊接在缓冲桶(18)的上方，下端支撑板(19)嵌套在下端连接弯管(16)的表面，在下端支撑板(19)的下方通过下端固定柱(20)与缓冲桶(18)的上方相互连接，在缓冲桶(18)的一侧通过导通管(21)连接有最终过滤箱(22)，在最终过滤箱(22)的一侧焊接有出水口(23)，在缓冲桶(18)和最终过滤箱(22)的外侧包裹有支撑箍(24)。
2.如权利要求1所述的一种服饰生产用污水生态处理装置，其特征在于：所述污水滤管(15)包括外侧包裹壳(151)，连接端头(152)，滤盒(153)和凝絮滤网(154)，且外侧包裹壳(151)采用两个，该外侧包裹壳(151)之间可通过连接槽进行组合，形成一个圆形的弯折管;所述连接端头(152)焊接在外侧包裹壳(151)的两端，且滤盒(153)通过卡扣安装在外侧包裹壳(151)的内部，该滤盒(153)的内部填充有凝絮滤网(154)。
3.如权利要求1所述的一种服饰生产用污水生态处理装置，其特征在于：所述最终过滤箱(22)包括外部封箱(221)，密封板(222)，连续滤板(223)和提手(224)，且密封板(222)通过螺栓安装在外部封箱(221)的上方，该连续滤板(223)通过螺栓安装在密封板(222)的下方;所述提手(224)通过螺栓安装在密封板(222)的上方。
4.如权利要求1所述的一种服饰生产用污水生态处理装置，其特征在于：所述污水暂存箱(1)采用圆柱形不锈钢制金属箱，且污水暂存箱(1)的上方通过封盖(2)进行密封，该污水暂存箱(1)的表面设置有圆形开口;所述污水暂存箱(1)的表面的开口内部安装有絮凝剂入管(4)，污水入管(6)和压力入管(8)，其连接处进行焊接。
5.如权利要求1所述的一种服饰生产用污水生态处理装置，其特征在于：所述滤网(3)采用方形钢制金属网箱，且滤网(3)的其中一面设置有开口，该滤网(3)内部的开口将污水入管(6)的一端包裹在其内部。
6.如权利要求1所述的一种服饰生产用污水生态处理装置，其特征在于：所述污水滤管(15)采用由外侧包裹壳(151)相互组合形成的圆管，且污水滤管(15)之间设置有若干弯折，该污水滤管(15)可通过外侧包裹壳(151)安装和拆分来固定内部的滤盒(153)。
7.如权利要求2所述的一种服饰生产用污水生态处理装置，其特征在于：所述凝絮滤网(154)采用多层纺织相互层压之后形成的圆柱形过滤填充，且凝絮滤网(154)完全填充在外侧包裹壳(151)的内部，该凝絮滤网(154)通过外侧包裹壳(151)形成一个整体。
8.如权利要求3所述的一种服饰生产用污水生态处理装置，其特征在于：所述连续滤板(223)采用若干滤孔渐小的多层复合过滤网片，且连续滤板(223)之间留有间隙，该连续滤板(223)之间相互平行。
9.如权利要求1至8中任一项目所述的一种服饰生产用污水生态处理装置的使用方法，其特征包括如下使用步骤：
1)污水的注入，将大量的需要处理的污水通过污水入管(6)导入到污水暂存箱(1)的内部，导入完成后污水止回阀(7)关闭，使污水暂存箱(1)成为一个密闭的空间。
2)絮凝剂的注入，通过絮凝剂入管(4)向污水暂存箱(1)的内部导入絮凝剂，使污水暂存箱(1)内部的大颗粒杂质聚合，形成较大的颗粒，导入完成后关闭絮凝剂止回阀(5)，使污水暂存箱(1)成为一个密闭的空间。
3)动力的导入，向已将完成絮凝工序的污水暂存箱(1)内部通入空气，使污水暂存箱(1)内部的压力增加，同时打开电磁阀(14)，使内部的物质在压力的作用下向下被顶出。
4)二次过滤，由压力顶出的物质通过污水滤管(15)，较长的污水滤管(15)使絮凝完成的废水有较长的流通时间，可以多次的通过污水滤管(15)内部的凝絮滤网(154)将大量的絮凝体进行阻隔。
5)三次过滤，将有高压顶出的水导入缓冲桶(18)的内部进行缓冲，防止直接冲击在最终过滤箱(22)的内部，导致最终过滤箱(22)内部的连续滤板(223)出现损坏;当水通过最终过滤箱(22)时，由其内部的连续滤板(223)连续进行过滤，使其内部的杂质一层一层的斤进行阻隔，最后由出水口(23)排出。
6)杂质的取出，当过滤工作完成之后，可将滤网(3)进行拆除，清理其内部残留的杂质;然后，将污水滤管(15)拆除，打开外侧包裹壳(151)将内部凝絮滤网(154)取出，清理凝絮滤网(154)内部的杂质;最后将连续滤板(223)从外部封箱(221)中取出，清理连续滤板(223)内残留的杂质。
说明书
一种服饰生产用污水生态处理装置及其处理方法
技术领域
本发明涉及服饰加工废水处理领域，具体为一种服饰生产用污水生态处理装置及其处理方法。
背景技术
衣物生产的污水是指共产在日常日常衣物制造中所排出的废水，这种废水主要被棉絮废料和衣物的剪裁粉末所污染，污染物的数量、成分和浓度与衣物的材质、用水量有关。衣物生产的污水一般并不含有有毒物质，但是，它具有适于微生物繁殖的条件，含有大量细菌和病原体，从卫生角度来看，具有一定的危害性。
由于服饰工厂的不断增多，衣物生产的污水处理问题日益凸显。又因为技术落后、资金短缺、治理难度较大，一直影响着环境问题。如果不尽快解决这些问题，那么随着城市化的推进，衣物生产的污水量的不断增加，污染将会更加的严重，影响也会更加的恶劣，但是现有服饰加工废水处理设备不能快速进行废水杂质的过滤，过滤强度低，过滤效果差的问题。
因此，发明一种服饰生产用污水生态处理装置及其处理方法显得非常必要。
发明内容
本实发明的目的在于提供一种服饰生产用污水生态处理装置及其处理方法，以解决现有服饰加工废水处理设备不能快速进行废水杂质的过滤，过滤强度低，过滤效果差的问题。
为实现上述目的，本发明提供如下技术方案：包括污水暂存箱，在污水暂存箱的上方通过螺栓安装有封盖，在污水暂存箱的内部通过卡扣安装有滤网，在污水暂存箱的一侧焊接有絮凝剂入管，在絮凝剂入管的内部通过螺纹安装有絮凝剂止回阀，在污水暂存箱的另一侧焊接有污水入管，在污水入管的内部通过螺纹安装有污水止回阀，在污水暂存箱一侧的下端焊接有压力入管，在压力入管的内部通过螺纹安装有压力单向阀，在污水暂存箱的下方焊接有上端连接口，在上端连接口的下方通过螺纹安装有上端连接弯管，在上端连接弯管的表面嵌套有上端支撑板，在上端支撑板的上方通过上端固定柱与污水暂存箱的下方相连接，在上端连接弯管的内部通过螺纹安装有电磁阀，在上端连接弯管的下方连接有污水滤管，在污水滤管的下方连接有下端连接弯管，在下端连接弯管的下方通过螺纹安装有下端连接口;所述下端连接口焊接在缓冲桶的上方，下端支撑板嵌套在下端连接弯管的表面，在下端支撑板的下方通过下端固定柱与缓冲桶的上方相互连接，在缓冲桶的一侧通过导通管连接有最终过滤箱，在最终过滤箱的一侧焊接有出水口，在缓冲桶和最终过滤箱的外侧包裹有支撑箍。
污水滤管包括外侧包裹壳，连接端头，滤盒和凝絮滤网，且外侧包裹壳采用两个，该外侧包裹壳之间可通过连接槽进行组合，形成一个圆形的弯折管;所述连接端头焊接在外侧包裹壳的两端，且滤盒通过卡扣安装在外侧包裹壳的内部，该滤盒的内部填充有凝絮滤网。
污水滤管包括外侧包裹壳，连接端头，滤盒和凝絮滤网，且外侧包裹壳采用两个，该外侧包裹壳之间可通过连接槽进行组合，形成一个圆形的弯折管;所述连接端头焊接在外侧包裹壳的两端，且滤盒通过卡扣安装在外侧包裹壳的内部，该滤盒的内部填充有凝絮滤网。
最终过滤箱包括外部封箱，密封板，连续滤板和提手，且密封板通过螺栓安装在外部封箱的上方，该连续滤板通过螺栓安装在密封板的下方;所述提手通过螺栓安装在密封板的上方。
污水暂存箱采用圆柱形不锈钢制金属箱，且污水暂存箱的上方通过封盖进行密封，该污水暂存箱的表面设置有圆形开口;所述污水暂存箱的表面的开口内部安装有絮凝剂入管，污水入管和压力入管，其连接处进行焊接。
滤网采用方形钢制金属网箱，且滤网的其中一面设置有开口，该滤网内部的开口将污水入管的一端包裹在其内部。
污水滤管采用由外侧包裹壳相互组合形成的圆管，且污水滤管之间设置有若干弯折，该污水滤管可通过外侧包裹壳安装和拆分来固定内部的滤盒。
凝絮滤网采用多层纺织相互层压之后形成的圆柱形过滤填充，且凝絮滤网完全填充在外侧包裹壳的内部，该凝絮滤网通过外侧包裹壳形成一个整体。
与现有技术相比，本发明的有益效果如下：
1.本发明污水暂存箱的设置，有利于使需要处理的污水可以暂时存储在一个密封的空间内部，使的其可以在污水暂存箱的内部进行初次处理。
2.本发明滤网的设置，有利于在最开始将肉眼可见较大的杂质进行过滤，在过滤之后可直接存放在滤网的内部便于后续的清理。
3.本发明污水滤管的设置，有利于使需要处理的污水在污水滤管内部长时间的流动，使得过滤的强度增加，提高过滤效果。
4.本发明凝絮滤网的设置，有利于多次对需要过滤的污水进行过滤，使的内部残留的凝絮大量的被过滤掉，便于后续的清理。（发明人刘静娜）
