申请日2019.12.03
公开(公告)日2020.02.07
IPC分类号B01D33/17; B01D33/35; B01D33/76; B01D33/68
摘要
本发明涉及脱水设备技术领域，具体为一种纳米陶瓷污水过滤机，包括槽体和支撑筒，槽体右侧位置设置有固定板，固定板上部位置设置有第一电机，第一电机输出轴一端与支撑筒通过联轴器连接，支撑筒外壁位置设置有陶瓷过滤盘，槽体内腔底部位置设置有转动轴，转动轴外壁位置设置有传送齿，转动轴贯穿槽体左侧一端连接有第二电机，槽体右侧底部位置通过输送管连通有泥水分离器，槽体左侧位置设置有电器箱，电器箱上部位置设置有控制，解决传统设备在实施过程容易造成槽底淤泥沉淀，同时不方便清理的问题。
权利要求书

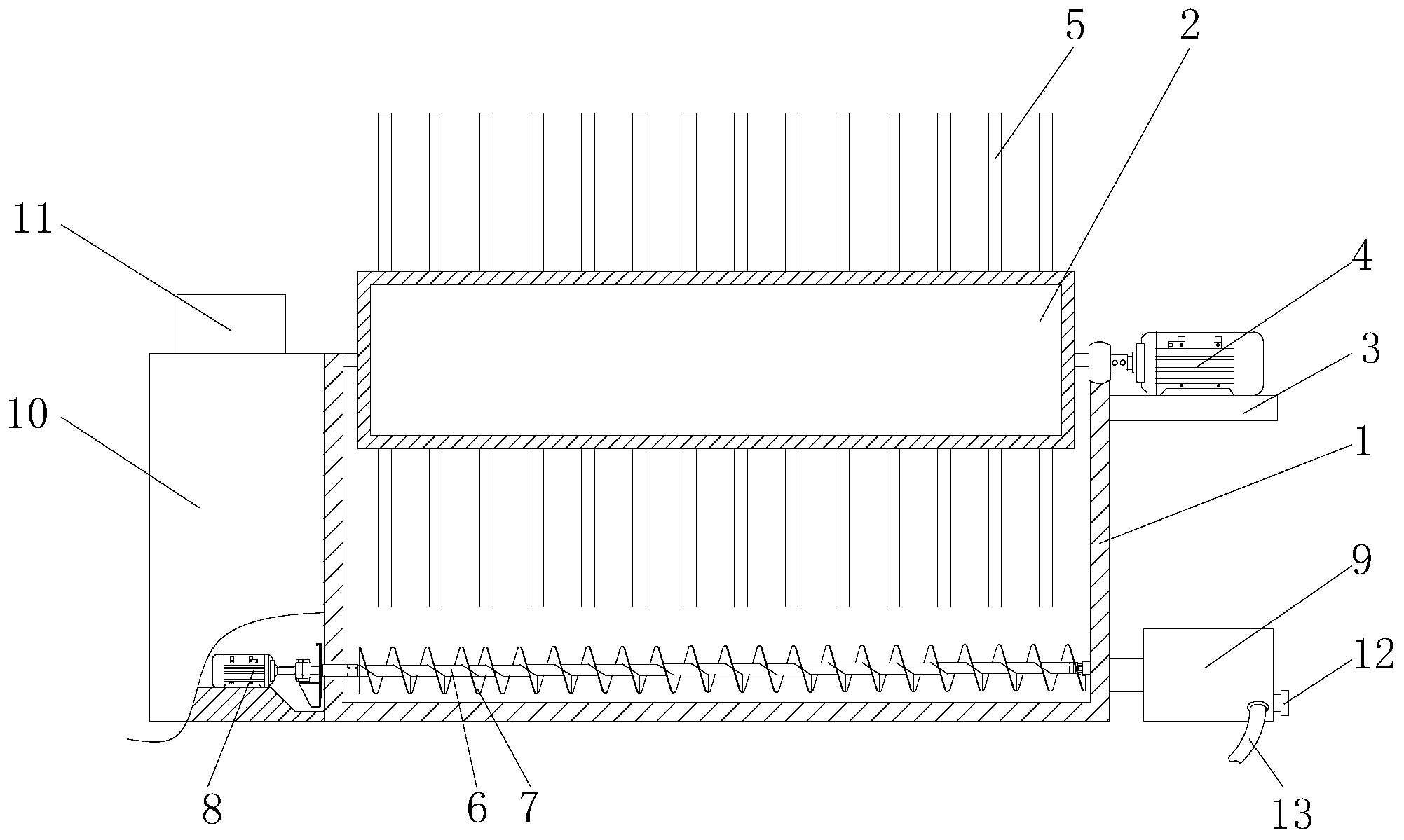

1.一种纳米陶瓷污水过滤机，包括槽体(1)和支撑筒(2)，其特征在于：所述槽体(1)右侧位置设置有固定板(3)，所述固定板(3)上部位置设置有第一电机(4)，所述第一电机(4)输出轴一端与支撑筒(2)通过联轴器连接，所述支撑筒(2)外壁位置设置有陶瓷过滤盘(5)，所述槽体(1)内腔底部位置设置有转动轴(6)，所述转动轴(6)外壁位置设置有传送齿(7)，所述转动轴(6)贯穿槽体(1)左侧一端连接有第二电机(8)，所述槽体(1)右侧底部位置通过输送管连通有泥水分离器(9)，所述槽体(1)左侧位置设置有电器箱(10)，所述电器箱(10)上部位置设置有控制(11)。
2.根据权利要求1所述的一种纳米陶瓷污水过滤机，其特征在于：所述第一电机(4)位于电器箱(10)内部。
3.根据权利要求1所述的一种纳米陶瓷污水过滤机，其特征在于：所述控制面板(11)通过导线与第一电机(4)、第二电机(8)和泥水分离器(9)电性连接。
4.根据权利要求1所述的一种纳米陶瓷污水过滤机，其特征在于：所述泥水分离器(9)右侧位置设置有污泥出口(12)，所述泥水分离器(9)正面一侧右侧底部位置设置有出水口(13)。
说明书
一种纳米陶瓷污水过滤机
技术领域
本发明涉及脱水设备技术领域，具体为一种纳米陶瓷污水过滤机。
背景技术
多数气化厂利用真空滤布机对气化细灰进行脱水，该脱水设备脱水效率较低，水质较差，脱水后含水量较高，可达60%左右，造成后期运输成本和处理成本高，且滤液洁净度低，能耗高，滤布使用寿命短，更换频繁，运行维护费用高，现场污染严重等问题。
现有技术存在了陶瓷过滤机技术方案，如申请号2017209566019的一种中国专利公开了陶瓷过滤机技术方案，包括底座、过滤装置、搅拌装置和刮料装置;所述底座设有轴线左右布置的过滤槽，所述过滤装置包括安装在底座右端的第二电机、与第二电机输出端固定连接主轴、套装在主轴外侧的支撑筒和固定安装在支撑筒上的环形陶瓷过滤盘;所述陶瓷过滤盘通过管道与分配阀连接;所述搅拌装置包括安装在底座上的第一电机、与第一电机输出端固定连接的主盘和一端转动安装在主盘偏心位置、另一端转动安装搅拌摇杆一端的搅拌连杆;所述搅拌摇杆中部转动安装在主轴上、另一端设有左右布置且位于过滤槽内的第一搅拌杆，所述第一搅拌杆上设有第二搅拌杆;所述刮料装置包括支撑架和调节装置;所述支撑架一端为U型结构并位于陶瓷过滤盘两侧、另一端通过支撑座转动安装在底座上，所述调节装置为一对，并分别安装在支撑架的U型结构两侧，每个调节装置包括调节杆、固定座、弹性元件、导向杆、刮刀和支撑杆;所述调节杆一端螺纹连接在支撑架上、另一端转动并滑动设置在固定座内，所述弹性元件位于固定座内，一端与调节杆一端接触、另一端与固定座内壁接触，所述导向杆穿过支撑架并固定安装在固定座上，所述支撑杆位于支撑架下方、并螺纹连接底座上端顶住支撑架;所述刮刀固定安装在固定座上，一对刮刀相对设置在陶瓷过滤盘两侧。不仅对粉煤灰高效脱水处理，而且实现刮刀的位置调整和对陶瓷过滤盘的软接触刮料，操作方便，避免对陶瓷过滤盘的损伤，使用寿命更长。
上述技术方案在实施过程容易造成槽底淤泥沉淀，同时不方便清理的问题。
发明内容
(一)解决的技术问题
为了解决现有技术的上述问题，本发明提供一种纳米陶瓷污水过滤机，解决传统设备在实施过程容易造成槽底淤泥沉淀，同时不方便清理的问题。
(二)技术方案
为了达到上述目的，本发明采用的主要技术方案包括：
一种纳米陶瓷污水过滤机，包括槽体和支撑筒，所述槽体右侧位置设置有固定板，所述固定板上部位置设置有第一电机，所述第一电机输出轴一端与支撑筒通过联轴器连接，所述支撑筒外壁位置设置有陶瓷过滤盘，所述槽体内腔底部位置设置有转动轴，所述转动轴外壁位置设置有传送齿，所述转动轴贯穿槽体左侧一端连接有第二电机，所述槽体右侧底部位置通过输送管连通有泥水分离器，所述槽体左侧位置设置有电器箱，所述电器箱上部位置设置有控制。
优选的，所述第一电机位于电器箱内部。
优选的，所述控制面板通过导线与第一电机、第二电机和泥水分离器电性连接。
优选的，所述泥水分离器右侧位置设置有污泥出口，所述泥水分离器正面一侧右侧底部位置设置有出水口。
(三)有益效果
本发明提供了一种纳米陶瓷污水过滤机。具备以下有益效果：
(1)、通过槽体内腔底部位置设置有转动轴，转动轴外壁位置设置有传送齿，通过控制器启动第二电机，让第二电机正转，传送齿发生旋转，能够防止槽体内腔底部淤泥沉淀。
(2)、通过槽体右侧底部位置通过输送管连通有泥水分离器，泥水分离器右侧位置设置有污泥出口，泥水分离器正面一侧右侧底部位置设置有出水口，当池底发生较为严重沉淀结块时，通过控制器启动第二电机，让第二电机反转，传送齿发生旋转，槽体内腔底部的污泥沉淀经过传送齿传送至泥水分离器，然后进行固液分离，实现对槽体内腔底部的清理。（发明人任永国）
