申请日2019.07.24
公开(公告)日2019.10.11
IPC分类号C02F11/00; C02F101/20
摘要
本发明涉及污水处理技术领域，且公开了一种基于污水处理厂污泥处理设备的重金属脱除装置，包括：壳体，所述壳体内腔的上表面固定安装有固定柱，固定柱远离壳体的一端固定安装有固定圈，固定圈的内部螺纹安装有储物壳，所述壳体的上端活动安装有上盖，所述储物壳。内壁的两侧固定安装有磨砂块，磨砂块的外表面搭接有音片，音片的下表面固定安装有固定杆，固定杆的下端固定安装有固定板。通过磨砂块、音片、固定杆、固定板与出药块的配合使用，可以随着污泥水的不断通入，除金属的药丸也会不断节省的流出，避免了除金属的药丸会随着时间的增加而药效降低，导致后面通入的污泥水不能有效去除重金属的情况。
权利要求书

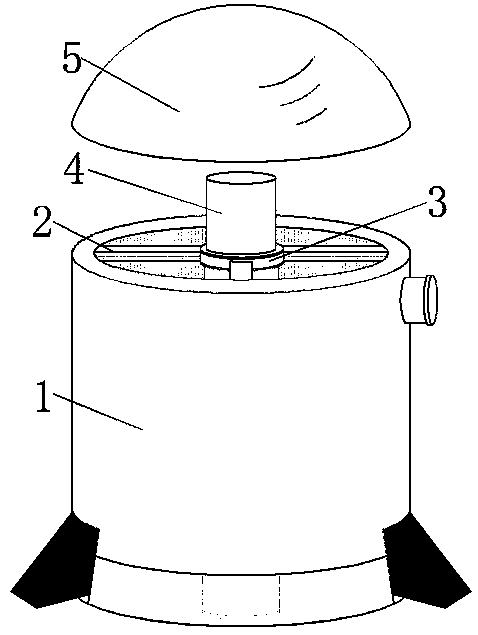

1.一种基于污水处理厂污泥处理设备的重金属脱除装置，包括：壳体(1)，其特征在于：所述壳体(1)内腔的上表面固定安装有固定柱(2)，固定柱(2)远离壳体(1)的一端固定安装有固定圈(3)，固定圈(3)的内部螺纹安装有储物壳(4)，所述壳体(1)的上端活动安装有上盖(5)，所述储物壳(4);
内壁的两侧固定安装有磨砂块(6)，磨砂块(6)的外表面搭接有音片(7)，音片(7)的下表面固定安装有固定杆(8)，固定杆(8)的下端固定安装有固定板(9)，固定板(9)的下表面固定安装有出药块(10)，出药块(10)的中上端套接有压力弹簧(11)，所述出药块(10)的下端贯穿并延伸至储物壳(4)的下方固定安装有密封块(12)，所述出药块(10)下端的右侧固定安装有挡板(13)。
2.根据权利要求1所述的一种基于污水处理厂污泥处理设备的重金属脱除装置，其特征在于：所述压力弹簧(11)的下端与储物壳(4)的下端固定连接，压力弹簧(11)的上端与固定板(9)的下表面固定连接。
3.根据权利要求1所述的一种基于污水处理厂污泥处理设备的重金属脱除装置，其特征在于：所述密封块(12)位于出药块(10)中下端的两侧，且密封块(12)的上表面固定安装有密封橡胶垫。
4.根据权利要求1所述的一种基于污水处理厂污泥处理设备的重金属脱除装置，其特征在于：所述磨砂块(6)的外表面固定安装有凸块。
5.根据权利要求1所述的一种基于污水处理厂污泥处理设备的重金属脱除装置，其特征在于：所述音片(7)为向下弯曲的弧板。
6.根据权利要求1所述的一种基于污水处理厂污泥处理设备的重金属脱除装置，其特征在于：所述储物壳(4)的下端开设有与出药块(10)相适配的活动孔。
7.根据权利要求1所述的一种基于污水处理厂污泥处理设备的重金属脱除装置，其特征在于：所述出药块(10)上端的两侧开设有出药孔，所述壳体(1)的右侧设有进泥孔，壳体(1)的下端设有出泥孔。
8.根据权利要求1所述的一种基于污水处理厂污泥处理设备的重金属脱除装置，其特征在于：所述固定板(9)与音片(7)的上表面均开设有与净水药丸相适配的通孔。
说明书
一种基于污水处理厂污泥处理设备的重金属脱除装置
技术领域
本发明涉及污水处理技术领域，具体为一种基于污水处理厂污泥处理设备的重金属脱除装置。
背景技术
随着城市化进程的加快，生活废水和工业废水的排放量日益增多，作为污水处理放入副产物，污泥产量也相应增多，污泥成分复杂，含水率极高，且不易脱水，含有较多难以降解的有害重金属及病原微生物等，威胁着人类的生存健康与发展，实践证明，污泥资源化利用是污泥处理的必然出路。
目前，现有的技术在处理污泥的时候，均是一边通入污泥水，一边人工加入除重金属的药丸来除去污泥中的重金属，或者是将除重金属的药丸放在一个带有孔的筒内，放入污水池中，进行重金属去除，但是这样操作时，一开始通入的污泥水会除重金属比较有效，但是随着时间的增加，药丸除金属的效力降低，容易导致后面通入的污泥水中的重金属不能有效去除，没有完全达到污泥脱重金属的目的。
发明内容
本发明为实现技术目的采用如下技术方案：一种基于污水处理厂污泥处理设备的重金属脱除装置，包括：壳体，所述壳体内腔的上表面固定安装有固定柱，固定柱远离壳体的一端固定安装有固定圈，固定圈的内部螺纹安装有储物壳，所述壳体的上端活动安装有上盖，所述储物壳。内壁的两侧固定安装有磨砂块，磨砂块的外表面搭接有音片，音片的下表面固定安装有固定杆，固定杆的下端固定安装有固定板，固定板的下表面固定安装有出药块，出药块的中上端套接有压力弹簧，所述出药块的下端贯穿并延伸至储物壳的下方固定安装有密封块，所述出药块下端的右侧固定安装有挡板。
进一步的，所述压力弹簧的下端与储物壳的下端固定连接，压力弹簧的上端与固定板的下表面固定连接。
进一步的，所述密封块位于出药块中下端的两侧，且密封块的上表面固定安装有密封橡胶垫，主要是为了在不用的时候，保证储物壳内的密封性，避免储物壳内进入水汽，事储物壳内的药品失效。
进一步的，所述磨砂块的外表面固定安装有凸块，主要是为了让磨砂块音片摩擦时，让音片的振动强大，以保证储物壳内的除重金属离子的净水药丸结在一起被震开。
进一步的，所述音片为向下弯曲的弧板，主要是为了避免被磨砂块卡住。
进一步的，所述储物壳的下端开设有与出药块相适配的活动孔。
进一步的，所述出药块上端的两侧开设有出药孔，所述壳体的右侧设有进泥孔，壳体的下端设有出泥孔。
进一步的，所述固定板与音片的上表面均开设有与净水药丸相适配的通孔。
本发明具备以下有益效果：
1、该基于污水处理厂污泥处理设备的重金属脱除装置，通过磨砂块、音片、固定杆、固定板与出药块的配合使用，可以随着污泥水的不断通入，除金属的药丸也会不断节省的流出，避免除金属的药丸会随着时间的增加，药效降低，导致后面通入的污泥水中的重金属不能有效去除的情况。
2、该基于污水处理厂污泥处理设备的重金属脱除装置，通过密封块的使用，可以有效的保证了储物壳内的密封性，保证壳外界的空气与水分不会进入到储物壳内，避免了储物壳内的药丸进水结块失效的情况，通过磨砂块与音片的配合使用，可以保证了储物壳内的药丸在结块的时候，有效的利用音片给震动散开，方便了使用。（发明人：曾波;李山）
