申请日2019.07.26
公开(公告)日2019.10.18
IPC分类号B01J2/20

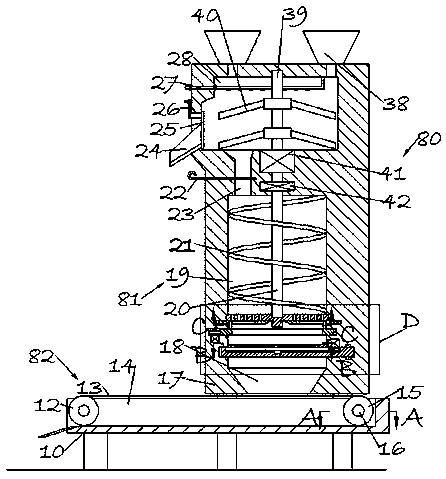

摘要
本发明公开了一种利用城镇污泥制作陶粒的制粒机，包括制作箱体，所述制作箱体内设有搅拌腔，所述搅拌腔下侧设有挤压腔，所述搅拌腔内设有可以对污泥和其他添加物进行搅拌混合的搅拌叶，转动转动杆，可以使封闭板打开，对搅拌腔内的原料进行取样，当搅拌腔内的原料较为干燥时，对注水管内通入水，对搅拌腔内的原料加湿，可以将污泥和其他的原料进行混合处理，可以节约大量的工作时间，在进行混合处理时可以对混合的原料进行抽样检查，可以向搅拌腔内喷水以增加原料的粘度，制粒机构在对陶粒颗粒进行制取时，对颗粒的大小进行调节，陶粒在制作完成之后可以直接传送出来，防止粘接在一起。
权利要求书
1.一种利用城镇污泥制作陶粒的制粒机，包括制作箱体，其特征在于：所述制作箱体内设有搅拌腔，所述搅拌腔下侧设有挤压腔，所述搅拌腔内设有可以对污泥和其他添加物进行搅拌混合的搅拌叶，所述搅拌腔左侧面上设有与所述制作箱体左侧面之间连通的取样口，通过所述取样口可以对所述搅拌腔内的混合的原料进行抽样，所述挤压腔内设有可以带动挤压腔内的原料进行挤压传送的螺旋传送片，是挤压腔和所述搅拌腔之间设有可以带动所述搅拌叶和所述辅助传送筒运动的动力机构，所述挤压腔下侧设有制取腔，所述制取腔内设有制粒机构;
所述制粒机构包括固定安装在所述制取腔与所述挤压腔之间的隔板，所述螺旋传送片挤压挤压腔内的原料通过隔板变成长条状，所述制取腔内壁内设有与所述制取腔连通的切割板空间，所述切割板空间内铰接安装可以将长条装的原料裁切断的切割板，所述切割板绕铰接中心转动时可以将长条状的原料切断，所述制取腔内壁上固定安装固定座，所述固定座上转动安装转动盘，所述转动盘可以带动被裁切的原来滚动进行制粒，所述制取腔底壁下设有与所述制取腔连通的出料口，所述制作箱体下侧设有可以将由所述出料口排出来的陶粒进行传送的转移机构。
2.根据权利要求1所述的一种利用城镇污泥制作陶粒的制粒机，其特征在于：所述制作箱体顶面上转移对称设有搅拌腔，所述搅拌腔与所述制作箱体左侧面之间滚动安装注水管，所述搅拌腔与所述制作箱体左侧面之间转动安装转动杆，所述转动杆上固定安装可以将所述取样口封闭的封闭板。
3.根据权利要求1所述的一种利用城镇污泥制作陶粒的制粒机，其特征在于：所述动力机构包括固定安装在所述搅拌腔底壁内的第一电机，所述第一电机上侧输出轴上固定安装搅拌轴，所述搅拌轴与所述搅拌叶固定连接，所述第一电机下侧输出轴上固定连接挤压轴，所述挤压轴上设有棘轮部件，所述挤压轴与所述螺旋传送片固定连接。
4.根据权利要求1所述的一种利用城镇污泥制作陶粒的制粒机，其特征在于：所述搅拌腔和所述挤压腔之间设有连通的连通管，所述连通管内滑动安装插板。
5.根据权利要求1所述的一种利用城镇污泥制作陶粒的制粒机，其特征在于：所述制粒机构还包括固定安装在所述切割板空间内壁和所述切割板上的拉动弹簧，所述切割板设有三个，所述切割板上设有控制滑槽，所述制取腔内壁内设有与所述制取腔连通的齿轮腔，所述齿轮腔内转动安装控制环，所述控制环外圈上设有齿轮，所述控制环上固定安装滑销，所述滑销与所述控制滑槽滑动安装，所述齿轮腔底壁内固定安装第二电机，所述第二电机输出轴上固定安装齿轮，所述齿轮与所述控制环啮合。
6.根据权利要求1所述的一种利用城镇污泥制作陶粒的制粒机，其特征在于：所述固定座上固定安装转动电机，所述转动电机输出轴与所述推板固定连接，所述制取腔后侧内壁内固定安装推动电机，所述推动电机输出轴上固定安装螺纹杆，所述螺纹杆上螺纹安装螺纹滑套，所述螺纹滑套与所述制作箱体滑动安装，所述螺纹滑套上固定安装推板，所述出料口内滑动安装密封块，所述密封块与所述推板之间固定安装伸缩杆。
7.根据权利要求1所述的一种利用城镇污泥制作陶粒的制粒机，其特征在于：所述转移机构包括固定安装在所述制作箱体底面上的传送支撑箱，所述传送支撑箱上设有开口向上的传送空间，所述传送空间前后内壁之间转动安装辅助传送筒，所述传送空间后侧内壁内固定安装传送电机，所述传送电机输出轴上固定安装传送筒轴，所述传送筒轴上固定安装传送筒，所述传送筒与所述辅助传送筒之间传动安装传送带。
说明书
一种利用城镇污泥制作陶粒的制粒机
技术领域
本发明涉及污泥处理领域，具体为一种利用城镇污泥制作陶粒的制粒机。
背景技术
在对一些城镇的河道进行清理时，最主要的处理对象就是河道内的污泥进行的处理，目前对于污泥进行处理时，一般是将污泥作为肥料进行处理，而污泥也可以用来制作陶粒。
在使用污泥制作陶粒时，其使用的原料和传统陶粒制作的原料不一样，在陶粒制粒时，加入的制粒的原料是由其他的混合设备混合完成之后，转运过来进行制粒工作的，容易浪费大量的时间，工作效率低，在原料进行混合时，对混合的原料的效果不能够进行抽样进行检查，陶粒在进行制粒时，不能够通过控制对制成的颗粒的大小进行控制，一些陶粒颗粒在制成之后，因为没有煅烧，落在一起之后粘接在一起，没有将制成的陶粒颗粒进行分开。
发明内容
本发明的目的在于提供一种利用城镇污泥制作陶粒的制粒机，用于克服现有技术中的上述缺陷。
根据本发明的实施例的一种利用城镇污泥制作陶粒的制粒机，包括制作箱体，所述制作箱体内设有搅拌腔，所述搅拌腔下侧设有挤压腔，所述搅拌腔内设有可以对污泥和其他添加物进行搅拌混合的搅拌叶，所述搅拌腔左侧面上设有与所述制作箱体左侧面之间连通的取样口，通过所述取样口可以对所述搅拌腔内的混合的原料进行抽样，所述挤压腔内设有可以带动挤压腔内的原料进行挤压传送的螺旋传送片，是挤压腔和所述搅拌腔之间设有可以带动所述搅拌叶和所述辅助传送筒运动的动力机构，所述挤压腔下侧设有制取腔，所述制取腔内设有制粒机构，
所述制粒机构包括固定安装在所述制取腔与所述挤压腔之间的隔板，所述螺旋传送片挤压挤压腔内的原料通过隔板变成长条状，所述制取腔内壁内设有与所述制取腔连通的切割板空间，所述切割板空间内铰接安装可以将长条装的原料裁切断的切割板，所述切割板绕铰接中心转动时可以将长条状的原料切断，所述制取腔内壁上固定安装固定座，所述固定座上转动安装转动盘，所述转动盘可以带动被裁切的原来滚动进行制粒，所述制取腔底壁下设有与所述制取腔连通的出料口，所述制作箱体下侧设有可以将由所述出料口排出来的陶粒进行传送的转移机构。
在上述技术方案基础上，所述制作箱体顶面上转移对称设有搅拌腔，所述搅拌腔与所述制作箱体左侧面之间滚动安装注水管，所述搅拌腔与所述制作箱体左侧面之间转动安装转动杆，所述转动杆上固定安装可以将所述取样口封闭的封闭板。
在上述技术方案基础上，所述动力机构包括固定安装在所述搅拌腔底壁内的第一电机，所述第一电机上侧输出轴上固定安装搅拌轴，所述搅拌轴与所述搅拌叶固定连接，所述第一电机下侧输出轴上固定连接挤压轴，所述挤压轴上设有棘轮部件，所述挤压轴与所述螺旋传送片固定连接。
在上述技术方案基础上，所述搅拌腔和所述挤压腔之间设有连通的连通管，所述连通管内滑动安装插板。
在上述技术方案基础上，所述制粒机构还包括固定安装在所述切割板空间内壁和所述切割板上的拉动弹簧，所述切割板设有三个，所述切割板上设有控制滑槽，所述制取腔内壁内设有与所述制取腔连通的齿轮腔，所述齿轮腔内转动安装控制环，所述控制环外圈上设有齿轮，所述控制环上固定安装滑销，所述滑销与所述控制滑槽滑动安装，所述齿轮腔底壁内固定安装第二电机，所述第二电机输出轴上固定安装齿轮，所述齿轮与所述控制环啮合，所述隔板上设有可以使原料通过的圆孔。
在上述技术方案基础上，所述固定座上固定安装转动电机，所述转动电机输出轴与所述推板固定连接，所述制取腔后侧内壁内固定安装推动电机，所述推动电机输出轴上固定安装螺纹杆，所述螺纹杆上螺纹安装螺纹滑套，所述螺纹滑套与所述制作箱体滑动安装，所述螺纹滑套上固定安装推板，所述出料口内滑动安装密封块，所述密封块与所述推板之间固定安装伸缩杆，启动转动电机，转动电机带动转动盘转动，转动盘转动带动转动盘上的陶粒原料进行滚动。
在上述技术方案基础上，所述转移机构包括固定安装在所述制作箱体底面上的传送支撑箱，所述传送支撑箱上设有开口向上的传送空间，所述传送空间前后内壁之间转动安装辅助传送筒，所述传送空间后侧内壁内固定安装传送电机，所述传送电机输出轴上固定安装传送筒轴，所述传送筒轴上固定安装传送筒，所述传送筒与所述辅助传送筒之间传动安装传送带。
本发明的有益效果是：本发明可以将污泥和其他的原料进行混合处理，不需要进行中途的转运，可以节约大量的工作时间，在进行混合处理时可以对混合的原料进行抽样检查，当搅拌腔内的原料较为干燥时，可以向搅拌腔内喷水以增加原料的粘度，制粒机构在对陶粒颗粒进行制取时，对颗粒的大小进行调节，以方便制作各种大小的陶粒，陶粒在制作完成之后可以直接传送出来，防止粘接在一起，以方便后续工艺进行处理，在值得推广。（发明人：姚建华）
