申请日2019.06.25
公开(公告)日2019.08.30
IPC分类号B01D21/02; B01D21/28; B01D21/30
摘要
本发明属于污水处理应用技术领域，具体公开了应用于污水的高效沉淀处理系统，由沉淀池、条形底板、第一竖支撑板、第二竖支撑板、升降组件、搅拌组件和手持控制组件组成。本发明有益效果在于：其设计合理、工作状态稳定，相配合使用的沉淀池、双升降组件、搅拌组件和手持控制组件等结构，一方面便于操控进行沉淀池不同污水层的搅拌混合作业，提高沉淀池污水处理效率和质量，缩短沉淀池污水沉淀工序的处理时间，另一方面能实现智能化的沉淀池污水混合搅拌作业，提高污水沉淀处理管控效率，节约成本;适用于石油、化工、印染等行业废水和城市污水的处理工序中，适用于水温不大于40度、PH值为6‑9的沉淀池污水混合搅拌中，无噪音、安全可靠。
权利要求书

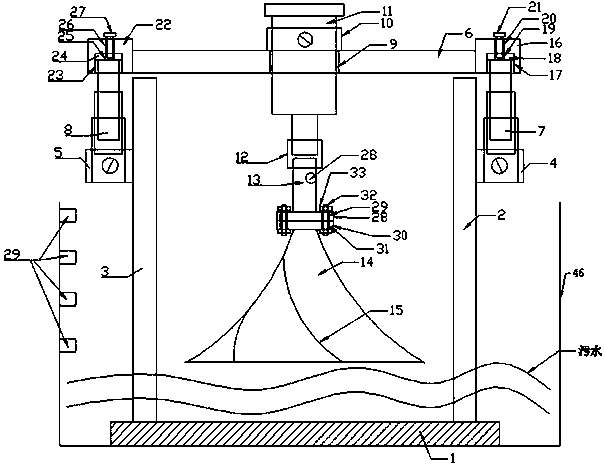

1.应用于污水的高效沉淀处理系统，其特征在于：由设置在沉淀池(46)内的条形底板(1)，及对称设置在条形底板(1)两端面的第一竖支撑板(2)、第二竖支撑板(3)，及与第一竖支撑板(2)、第二竖支撑板(3)相配合使用的升降组件，及与升降组件相配合使用的搅拌组件，及与升降组件、搅拌组件相配合使用的手持控制组件组成;所述升降组件，包括分别设置在第一竖支撑板(2)、第二竖支撑板(3)顶端外壁的第一气缸安装座(4)、第二气缸安装座(5)，及分别安装在第一气缸安装座(4)、第二气缸安装座(5)内的第一气缸(7)、第二气缸(8);所述搅拌组件，包括分别与第一气缸(7)、第二气缸(8)连接的第一气缸定位耳座(16)、第二气缸定位耳座(22)，及两端分别与第一气缸定位耳座(16)、第二气缸定位耳座(22)连接的条形横定位板(6)，及设置在条形横定位板(6)内的电机通孔(9)，及设置在条形横定位板(6)一面且位于电机通孔(9)上方的电机安装架(10)，及安装在电机安装架(10)内的驱动电机(11)，及与驱动电机(11)连接的联轴器(12)，及与联轴器(12)连接的转杆(13)，及设置在转杆(13)一端的第一法兰(28)，及设置在第一法兰(28)内的若干个第一法兰孔(29)，及与第一法兰(28)连接的第二法兰(30)，及设置在第二法兰(30)内的若干个第二法兰孔(31)，及通过若干个第一法兰孔(29)、若干个第二法兰孔(31)将第一法兰(28)、第二法兰(30)连接的若干个紧固螺栓(32)、紧固螺母(33)，及与第二法兰(30)一面连接的倒伞形搅拌盘(14)，及设置在倒伞形搅拌盘(14)表面的若干个曲形分流凸条(15);所述手持控制组件，包括手持壳体(30)，及对称设置手持壳体(30)两端外壁的一组手持部(31)，及安装在手持壳体(30)内的触摸液晶显示屏(32)、数据信息收发单元(33)、单片机(34)、预警单元(35)，其中，触摸液晶显示屏(32)、数据信息收发单元(33)、预警单元(35)、第一气缸(7)、第二气缸(8)、驱动电机(11)分别与单片机(34)连接;所述沉淀池(46)内部的不同位置设置有若干个水位传感器(29)，转杆(13)上设置有转速传感器(28)，其中，若干个水位传感器(29)、转速传感器(28)分别与单片机(34)连接。
2.根据权利要求1所述的应用于污水的高效沉淀处理系统，其特征在于：所述应用于污水的高效沉淀处理系统，还包括分别设置在第一气缸定位耳座(16)、第二气缸定位耳座(22)底面内且与第一气缸(7)、第二气缸(8)连接的第一气缸定位耳座限位凹槽(17)、第二气缸定位耳座限位凹槽(23)。
3.根据权利要求2所述的应用于污水的高效沉淀处理系统，其特征在于：所述应用于污水的高效沉淀处理系统，还包括分别设置在第一气缸(7)、第二气缸(8)一端的第一辅助定位法兰(18)、第二辅助定位法兰(24)，及分别设置在第一辅助定位法兰(18)、第二辅助定位法兰(24)内的第一定位螺孔(19)、第二定位螺孔(25)，及分别设置在第一气缸定位耳座(16)、第二气缸定位耳座(22)内的第一辅助螺孔(20)、第二辅助螺孔(26)，及通过第一定位螺孔(19)、第一辅助螺孔(20)将第一辅助定位法兰(18)、第一气缸定位耳座(16)紧固的第一定位螺栓(21)，及通过第二定位螺孔(25)、第二辅助螺孔(26)将第二辅助定位法兰(24)、第二气缸定位耳座(22)紧固的第二定位螺栓(27)。
4.根据权利要求3所述的应用于污水的高效沉淀处理系统，其特征在于：所述应用于污水的高效沉淀处理系统，还包括设置在条形横定位板(6)上的圆形立式气缸支撑架(35)，及设置在圆形立式气缸支撑架(35)顶部外壁的第一辅助气缸安装座(36)、第二辅助气缸安装座(37)，及分别安装在第一辅助气缸安装座(36)、第二辅助气缸安装座(37)内的第一辅助升降气缸(38)、第二辅助升降气缸(39)，及分别设置在电机安装架(10)外壁的第一辅助升降气缸连接耳板(40)、第二辅助升降气缸连接耳板(41)，及分别设置在第一辅助升降气缸连接耳板(40)、第二辅助升降气缸连接耳板(41)内的第一辅助升降气缸连接孔(42)、第二辅助升降气缸连接孔(43)，其中，第一辅助升降气缸(38)、第二辅助升降气缸(39)的一端分别贯穿第一辅助升降气缸连接孔(42)、第二辅助升降气缸连接孔(43)，及设置在第一辅助升降气缸(38)、第二辅助升降气缸(39)上的一组第一辅助限位螺母(44)、一组第二辅助限位螺母(45)，第一辅助升降气缸(38)、第二辅助升降气缸(39)分别与手持控制组件的单片机(34)连接。
说明书
应用于污水的高效沉淀处理系统
技术领域
本发明属于污水处理应用技术领域，具体涉及应用于污水的高效沉淀处理系统。
背景技术
污水是指在生产与生活活动中排放的水的总称，丧失了原来使用功能的水简称为污水，污水是由于水里掺入了新的物质或者因为外界条件的变化，导致水变质不能继续保持原来的使用功能。
沉淀池是应用沉淀作用去除水中悬浮物的一种构筑物，净化水质的设备。利用水的自然沉淀或混凝沉淀的作用来除去水中的悬浮物。沉淀池按水流方向分为水平沉淀池和垂直沉淀池，沉淀效果决定于沉淀池中水的流速和水在池中的停留时间。为了提高沉淀效果，减少用地面积，目前多采用蜂窝斜管异向流沉淀池、加速澄清池、脉冲澄清池等，沉淀池在废水处理中广为使用。
在沉淀池的处理工序中，需要在沉淀池加入中和药剂，并需要与沉淀池内的污水实现均匀的混合(反应)，以提高污水的沉淀池处理效率及质量等，这就需要用到搅拌机，传统结构搅拌机，一方面其为一体式结构，不便于进行清洁与维护，需要将整体结构从调节池中取出进行清洁与维护，同时无法依据需要对沉淀池不同污水层的污水进行充分的混合搅拌，以提高沉淀池污水处理质量、降低沉淀池污水处理时间等，另一方面也无法完成智能化的混合沉淀处理要求。
因此，基于上述问题，本发明提供一种用于沉淀池污水的新型可调节搅拌机。
发明内容
发明目的：本发明的目的是提供应用于污水的高效沉淀处理系统，其设计合理、工作状态稳定，相配合使用的沉淀池、条形底板、第一竖支撑板、第二竖支撑板、双升降组件、搅拌组件和手持控制组件等结构，一方面便于操控进行沉淀池不同污水层的搅拌混合作业，提高沉淀池污水处理效率和质量，缩短沉淀池污水沉淀工序的处理时间，另一方面能实现智能化的沉淀池污水混合搅拌作业，提高污水沉淀处理管控效率，节约成本。
技术方案：本发明提供应用于污水的高效沉淀处理系统，由设置在沉淀池内的条形底板，及对称设置在条形底板两端面的第一竖支撑板、第二竖支撑板，及与第一竖支撑板、第二竖支撑板相配合使用的升降组件，及与升降组件相配合使用的搅拌组件，及与升降组件、搅拌组件相配合使用的手持控制组件组成;所述升降组件，包括分别设置在第一竖支撑板、第二竖支撑板顶端外壁的第一气缸安装座、第二气缸安装座，及分别安装在第一气缸安装座、第二气缸安装座内的第一气缸、第二气缸;所述搅拌组件，包括分别与第一气缸、第二气缸连接的第一气缸定位耳座、第二气缸定位耳座，及两端分别与第一气缸定位耳座、第二气缸定位耳座连接的条形横定位板，及设置在条形横定位板内的电机通孔，及设置在条形横定位板一面且位于电机通孔上方的电机安装架，及安装在电机安装架内的驱动电机，及与驱动电机连接的联轴器，及与联轴器连接的转杆，及设置在转杆一端的第一法兰，及设置在第一法兰内的若干个第一法兰孔，及与第一法兰连接的第二法兰，及设置在第二法兰内的若干个第二法兰孔，及通过若干个第一法兰孔、若干个第二法兰孔将第一法兰、第二法兰连接的若干个紧固螺栓、紧固螺母，及与第二法兰一面连接的倒伞形搅拌盘，及设置在倒伞形搅拌盘表面的若干个曲形分流凸条;所述手持控制组件，包括手持壳体，及对称设置手持壳体两端外壁的一组手持部，及安装在手持壳体内的触摸液晶显示屏、数据信息收发单元、单片机、预警单元，其中，触摸液晶显示屏、数据信息收发单元、预警单元、第一气缸、第二气缸、驱动电机分别与单片机连接;所述沉淀池内部的不同位置设置有若干个水位传感器，转杆上设置有转速传感器，其中，若干个水位传感器、转速传感器分别与单片机连接。
本技术方案的，所述应用于污水的高效沉淀处理系统，还包括分别设置在第一气缸定位耳座、第二气缸定位耳座底面内且与第一气缸、第二气缸连接的第一气缸定位耳座限位凹槽、第二气缸定位耳座限位凹槽。
本技术方案的，所述应用于污水的高效沉淀处理系统，还包括分别设置在第一气缸、第二气缸一端的第一辅助定位法兰、第二辅助定位法兰，及分别设置在第一辅助定位法兰、第二辅助定位法兰内的第一定位螺孔、第二定位螺孔，及分别设置在第一气缸定位耳座、第二气缸定位耳座内的第一辅助螺孔、第二辅助螺孔，及通过第一定位螺孔、第一辅助螺孔将第一辅助定位法兰、第一气缸定位耳座紧固的第一定位螺栓，及通过第二定位螺孔、第二辅助螺孔将第二辅助定位法兰、第二气缸定位耳座紧固的第二定位螺栓。
本技术方案的，所述应用于污水的高效沉淀处理系统，还包括设置在条形横定位板上的圆形立式气缸支撑架，及设置在圆形立式气缸支撑架顶部外壁的第一辅助气缸安装座、第二辅助气缸安装座，及分别安装在第一辅助气缸安装座、第二辅助气缸安装座内的第一辅助升降气缸、第二辅助升降气缸，及分别设置在电机安装架外壁的第一辅助升降气缸连接耳板、第二辅助升降气缸连接耳板，及分别设置在第一辅助升降气缸连接耳板、第二辅助升降气缸连接耳板内的第一辅助升降气缸连接孔、第二辅助升降气缸连接孔，其中，第一辅助升降气缸、第二辅助升降气缸的一端分别贯穿第一辅助升降气缸连接孔、第二辅助升降气缸连接孔，及设置在第一辅助升降气缸、第二辅助升降气缸上的一组第一辅助限位螺母、一组第二辅助限位螺母，第一辅助升降气缸、第二辅助升降气缸分别与手持控制组件的单片机连接。
与现有技术相比，本发明应用于污水的高效沉淀处理系统的有益效果在于：1、其设计合理、工作状态稳定，相配合使用的沉淀池、条形底板、第一竖支撑板、第二竖支撑板、双升降组件、搅拌组件和手持控制组件等结构，一方面便于操控进行沉淀池不同污水层的搅拌混合作业，提高沉淀池污水处理效率和质量，缩短沉淀池污水沉淀工序的处理时间，另一方面能实现智能化的沉淀池污水混合搅拌作业，提高污水沉淀处理管控效率，节约成本;2、适用于石油、化工、印染、制革、医药、食品、造纸、纺织、农药，养殖等行业废水和城市污水的处理工序中，适用于水温不大于40度、PH值为6-9的沉淀池污水混合搅拌中，无噪音、安全可靠。
