申请日2019.06.25
公开(公告)日2019.08.30
IPC分类号C02F9/12
摘要
本发明公开了一种新型光电耦合废水处理系统，包括预处理装置、三维电极催化氧化装置、强化光催化装置和酸洗池，所述预处理装置与三维电极催化氧化装置连通，所述三维电极催化氧化装置分别与强化光催化装置、酸洗池相连通;所述预处理系统包括加药装置、混凝沉淀装置和搅拌装置，所述加药装置与搅拌装置设置于混凝沉淀装置上方;所述三维电极催化氧化装置与预处理装置之间设置有阀门与水泵，所述三维电极催化氧化装置内填充有粒子电极。本发明设计合理，净化效果稳定、高效，能连续运行处理废水，并且能对失效的导电颗粒电极材料进行清洗回收利用。
权利要求书
1.一种新型光电耦合废水处理系统，其特征在于，包括预处理装置、三维电极催化氧化装置、强化光催化装置和酸洗池，所述预处理装置与三维电极催化氧化装置连通，所述三维电极催化氧化装置分别与强化光催化装置、酸洗池相连通;
所述预处理系统包括加药装置、混凝沉淀装置和搅拌装置，所述加药装置与搅拌装置设置于混凝沉淀装置上方;
所述三维电极催化氧化装置与预处理装置之间设置有阀门与水泵，所述三维电极催化氧化装置内填充有粒子电极。
2.根据权利要求1所述的一种新型光电耦合废水处理系统，其特征在于：所述加药装置内包括PH调节剂、混凝剂和助凝剂。
3.根据权利要求1所述的一种新型光电耦合废水处理系统，其特征在于：所述三维电极催化氧化装置与强化光催化装置之间还设置有用于回收的磁性吸附装置与过滤装置。
4.根据权利要求3所述的一种新型光电耦合废水处理系统，其特征在于：所述过滤装置内有0.45μm滤膜。
5.根据权利要求1所述的一种新型光电耦合废水处理系统，其特征在于：所述强化光催化装置采用喷淋进水，内置涂覆可见光光催化剂的玻璃填料。
6.根据权利要求1所述的一种新型光电耦合废水处理系统，其特征在于：所述三维电极催化氧化装置内部采用上进下出的方式进水和出水。
7.根据权利要求1所述的一种新型光电耦合废水处理系统，其特征在于：所述三维电极催化氧化装置为圆柱体状，所述三维电极催化氧化装置内壁紧贴有钛网，中间位置设置有石墨碳棒，其余位置均填充有粒子电极。
8.根据权利要求1所述的一种新型光电耦合废水处理系统，其特征在于：所述三维电极催化氧化装置底部还设置有增氧曝气装置。
说明书
一种新型光电耦合废水处理系统
技术领域
本发明涉及废水处理技术领域，具体涉及一种新型光电耦合废水处理系统和方法。
背景技术
印染废水具有色度高、有机物浓度高等特点，属于难处理工业废水，世界上每年大约生产100万吨染料，随着工业化的发展，这一数字还在不断上升中此外。印染废水对水体危害极大，会导致水体中微生物、动植物的死亡，从而导致水体恶化。传统的废水处理技术，如吸附和膜过滤等方法不能完全去除污染物，会产生二次污染，无法满足越来越高的环保要求。先进的氧化技术可以彻底破坏污染物的结构，经过催化分解，最终反应产物为H20和CO2，不会产生二次污染。三维电极催化氧化技术作为一种先进的电化学氧化技术，对水中的有机物具有很好的去除效果，和传统的二维电极电催化技术相比，具有电极有效表面积大、处理效率高、能耗低等优点。
电极材料是决定废水处理工艺效率和成本的重要因素。专利公开号CN106396030A公布了一种利用三维电极-电芬顿耦合处理印染废水的方法，采用活性炭柱和纳米铁二元混合粒子作为粒子电极，提高反应速率和处理效果，但是该方法未考虑到进水悬浮物对电极反应的影响，由于废水没有经过前处理，水中含有大量悬浮物，所以会导致废水的反应不均匀，从而影响处理效果。专利授权公布号CN207748895U公布了一种三维电极污水处理装置，采用升流式设置，在多孔正导电板和多孔负导电板之间填充导电颗粒，提高废水和导电颗粒的接触效率。但是该专利导电颗粒失效后难清洗回收利用。专利授权公布号CN207998477U公布了一种三维电催化污水处理装置，集成了三维电极电解、絮凝沉淀作用，提高传质效果和电流效率，但是该专利未考虑到装置污染问题，此外，针对有机物浓度较高的印染废水，往往单一的处理方法无法使其达标，需要多种处理方法耦合联用才能稳定达标排放。
发明内容
本发明的目的是提供一种新型光电耦合废水处理系统，能够高效稳定的实现连续运行处理废水。
本发明的上述技术目的是通过以下技术方案得以实现的：

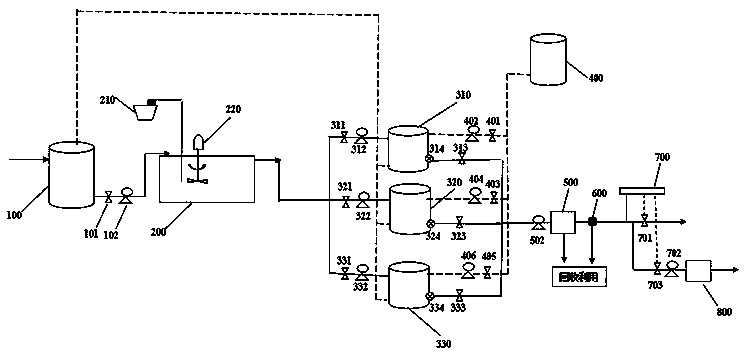

一种新型光电耦合废水处理系统，其特征在于，包括预处理装置、三维电极催化氧化装置、强化光催化装置和酸洗池，所述预处理装置与三维电极催化氧化装置连通，所述三维电极催化氧化装置分别与强化光催化装置、酸洗池相连通;
所述预处理系统包括加药装置、混凝沉淀装置和搅拌装置，所述加药装置与搅拌装置设置于混凝沉淀装置上方;
所述三维电极催化氧化装置与预处理装置之间设置有阀门与水泵，所述三维电极催化氧化装置内填充有粒子电极。
优选的，所述加药装置内包括PH调节剂、混凝剂和助凝剂。
优选的，所述三维电极催化氧化装置与强化光催化装置之间还设置有用于回收的磁性吸附装置与过滤装置。
优选的，所述过滤装置内有0.45μm滤膜。
优选的，所述强化光催化装置采用喷淋进水，内置涂覆可见光光催化剂的玻璃填料。
优选的，所述三维电极催化氧化装置内部采用上进下出的方式进水和出水。
优选的，所述三维电极催化氧化装置为圆柱体状，所述三维电极催化氧化装置内壁紧贴有钛网，中间位置设置有石墨碳棒，其余位置均填充有粒子电极。
优选的，所述三维电极催化氧化装置底部还设置有增氧曝气装置。
综上所述，本发明的有益效果为：本发明所采用的粒子电极具有磁性，通过磁性吸附装置和过滤装置实现回收利用，降低成本。设置酸洗系统，避免了电极结垢。本发明废水处理系统设计合理，操作简单，净化效果稳定、高效，保证达标排放，能实现连续运行处理废水。
