申请日2019.06.26
公开(公告)日2019.09.06
IPC分类号G01N33/18; G01D11/30
摘要
本发明公开了一种工业污水监测评价装置，属于工业污水监测设备领域，针对现有的用于工业污水监测评价的水质监测仪的安装方式较为繁琐，实用性较差的问题，现提出如下方案，其包括底板，底板的顶壁上焊接有垂直设的支撑板，底板上对称开设有两个安装孔，安装孔内活动套接有垂直设置的螺栓，支撑板的右侧壁上焊接有水平设置的固定板，位于固定板正上方的支撑板的侧壁上滑动连接有水平设置的升降板，固定板上由左至右依次开设有转动孔和活动孔，转动孔内转动套接有垂直设置的丝杆，活动孔内活动套接有垂直设置的固定管，升降板螺旋配合连接在丝杆的外圈，本发明的安装方式简单易操作，实用性较高。
权利要求书

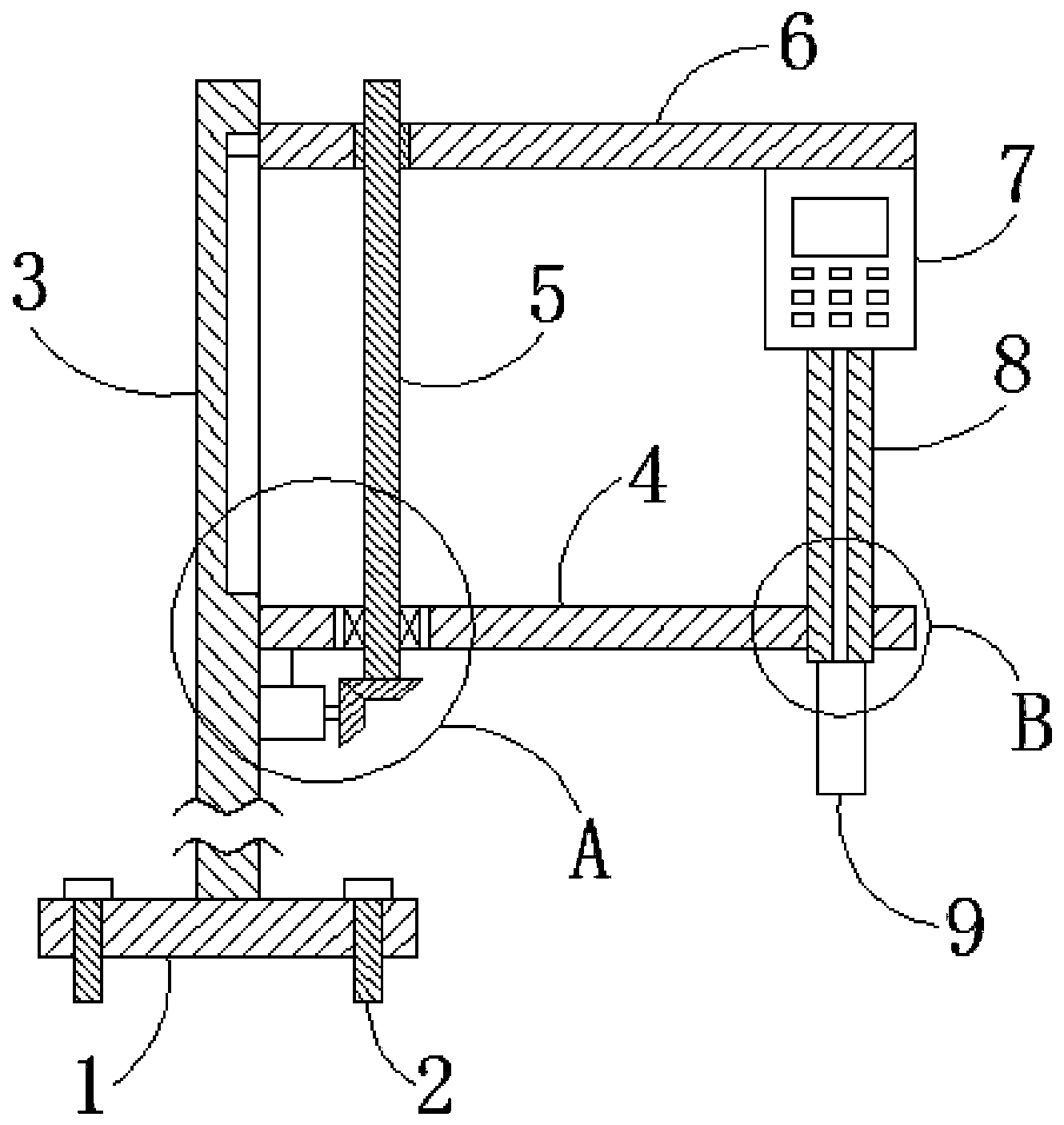

1.一种工业污水监测评价装置，包括底板(1)，其特征在于，所述底板(1)的顶壁上焊接有垂直设的支撑板(3)，所述底板(1)上对称开设有两个安装孔，安装孔内活动套接有垂直设置的螺栓(2)，所述支撑板(3)的右侧壁上焊接有水平设置的固定板(4)，位于固定板(4)正上方的所述支撑板(3)的侧壁上滑动连接有水平设置的升降板(6)，所述固定板(4)上由左至右依次开设有转动孔和活动孔，转动孔内转动套接有垂直设置的丝杆(5)，活动孔内活动套接有垂直设置的固定管(8)，所述升降板(6)螺旋配合连接在所述丝杆(5)的外圈，所述丝杆(5)的底端延伸至固定板(4)的下方且焊接有第二锥齿轮(12)，位于固定板(4)正下方的所述支撑板(3)的侧壁上安装有水平设置的驱动电机(10)，驱动电机(10)的输出端焊接有第一锥齿轮(11)，所述第一锥齿轮(11)与第二锥齿轮(12)啮合连接，位于丝杆(5)右侧的所述升降板(6)的底壁上固定有水质监测仪主体(7)，所述固定管(8)的顶端延伸至固定板(4)的上方且固定在所述水质监测仪主体(7)的底端，所述固定管(8)的底端延伸至固定板(4)的下方且固定有水质传感器(9)。
2.根据权利要求1所述的一种工业污水监测评价装置，其特征在于，所述支撑板(3)的右侧壁上开设有滑槽，滑槽内滑动设置有滑块，滑块的右端延伸出滑槽，所述升降板(6)固定在滑块的右端。
3.根据权利要求1所述的一种工业污水监测评价装置，其特征在于，所述水质监测仪主体(7)与所述水质传感器(9)之间连接有导线(13)，所述固定管(8)套设在导线(13)的外圈。
4.根据权利要求1所述的一种工业污水监测评价装置，其特征在于，所述水质传感器(9)位于所述底板(1)的右上方。
5.根据权利要求1所述的一种工业污水监测评价装置，其特征在于，所述固定板(4)上的转动孔内固定套接有轴承，所述丝杆(5)固定套接在轴承的内圈。
说明书
一种工业污水监测评价装置
技术领域
本发明涉及工业污水监测设备技术领域，尤其涉及一种工业污水监测评价装置。
背景技术
工业污水包括生产废水、生产污水及冷却水，是指工业生产过程中产生的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物。工业废水种类繁多，成分复杂。例如电解盐工业废水中含有汞，重金属冶炼工业废水含铅、镉等各种金属，电镀工业废水中含氰化物和铬等各种重金属，石油炼制工业废水中含酚，农药制造工业废水中含各种农药等。由于工业废水中常含有多种有毒物质，污染环境对人类健康有很大危害，因此要开发综合利用，化害为利，并根据废水中污染物成分和浓度，采取相应的净化措施进行处置后，才可排放。一般需要通过水质监测仪来监测评价排放后的工业污水的水质，以确保排放后的工业污水的水质达标。但是现有的用于工业污水监测评价的水质监测仪的安装方式较为繁琐，实用性较差，为此我们提出一种工业污水监测评价装置。
发明内容
本发明提出的一种工业污水监测评价装置，解决了现有的用于工业污水监测评价的水质监测仪的安装方式较为繁琐，实用性较差的问题。
为了实现上述目的，本发明采用了如下技术方案：
一种工业污水监测评价装置，包括底板，所述底板的顶壁上焊接有垂直设的支撑板，所述底板上对称开设有两个安装孔，安装孔内活动套接有垂直设置的螺栓，所述支撑板的右侧壁上焊接有水平设置的固定板，位于固定板正上方的所述支撑板的侧壁上滑动连接有水平设置的升降板，所述固定板上由左至右依次开设有转动孔和活动孔，转动孔内转动套接有垂直设置的丝杆，活动孔内活动套接有垂直设置的固定管，所述升降板螺旋配合连接在所述丝杆的外圈，所述丝杆的底端延伸至固定板的下方且焊接有第二锥齿轮，位于固定板正下方的所述支撑板的侧壁上安装有水平设置的驱动电机，驱动电机的输出端焊接有第一锥齿轮，所述第一锥齿轮与第二锥齿轮啮合连接，位于丝杆右侧的所述升降板的底壁上固定有水质监测仪主体，所述固定管的顶端延伸至固定板的上方且固定在所述水质监测仪主体的底端，所述固定管的底端延伸至固定板的下方且固定有水质传感器。
优选的，所述支撑板的右侧壁上开设有滑槽，滑槽内滑动设置有滑块，滑块的右端延伸出滑槽，所述升降板固定在滑块的右端。
优选的，所述水质监测仪主体与所述水质传感器之间连接有导线，所述固定管套设在导线的外圈。
优选的，所述水质传感器位于所述底板的右上方。
优选的，所述固定板上的转动孔内固定套接有轴承，所述丝杆固定套接在轴承的内圈。
本发明的有益效果是：通过底板、螺栓、支撑板、固定板、丝杆、升降板、水质监测仪主体、固定管、水质传感器、驱动电机、第一锥齿轮和第二锥齿轮的配合作用，先通过螺栓将底板螺钉固定在地面上，再通过驱动电机的运转使水质传感器下降至工业污水的水面之下，即可完成工业污水监测评价装置的安装，有效的简化了工业污水监测评价装置的安装方式。
本发明的安装方式简单易操作，实用性较高。
